Щуп-пробник P6100 (100МГц, 1x-10x)

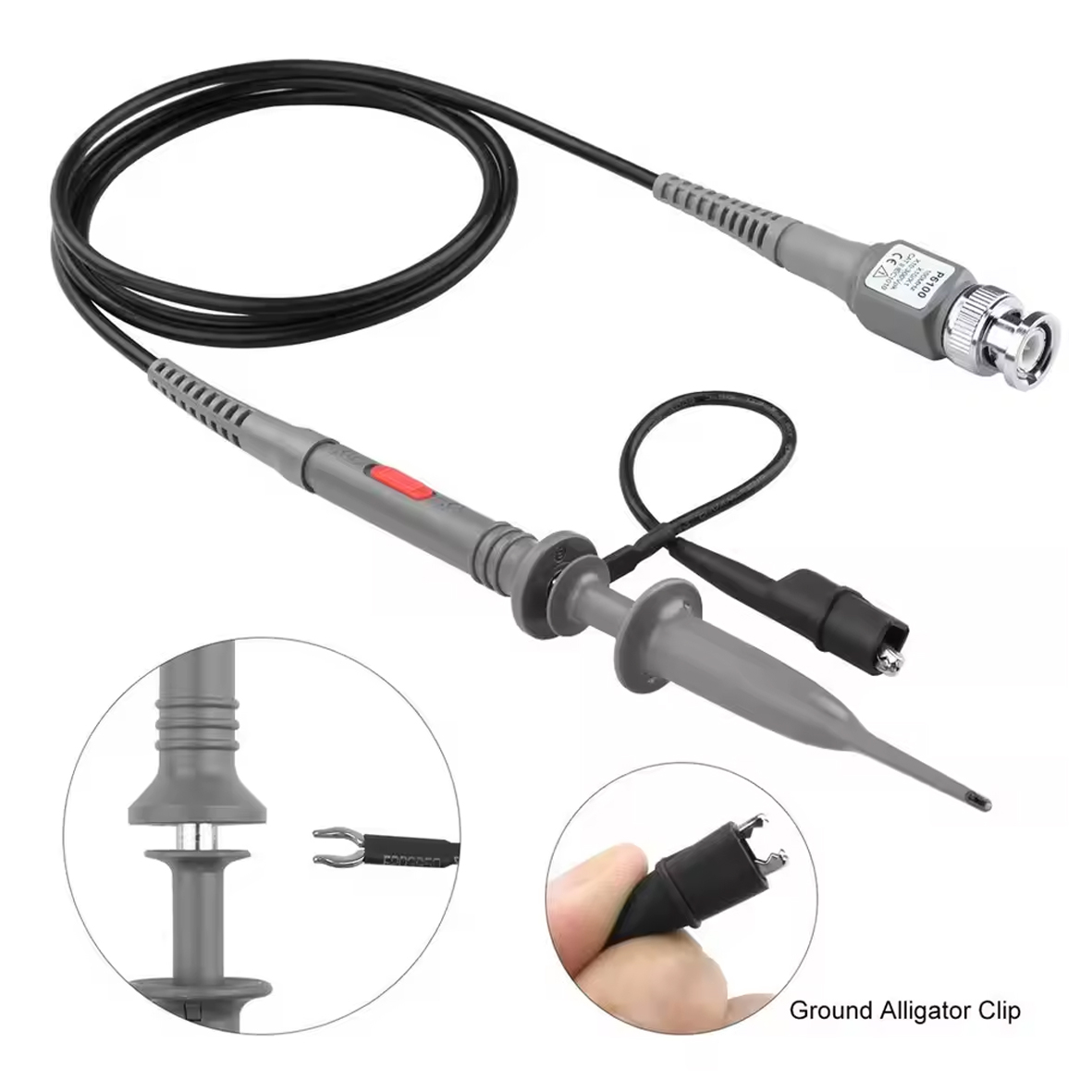

P6100 FNIRSI — это активный щуп для осциллографа с полосой пропускания 100 МГц. Эти щупы оснащены пружинно-выдвижным механизмом с крючками, с помощью которых можно захватывать и надежно фиксировать тонкий проводник источника сигнала. Для этого достаточно отпустить пружинно-вырувный механизм.
При необходимости крюк можно снять со щупа. Для этого достаточно потянуть за насадку с небольшим усилием.

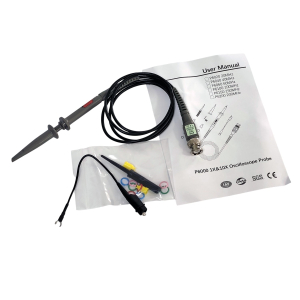

В комплекті также присутствуют 2 сменные насадки (изолирующая насадка и насадка с бортиками для использования в местах с возможностью короткого замыкания).
К щупу додатково подключен контакт "земли".
Данные щупы оснащены ползунковым переключателем для изменения чувствительности от 1х до 10х (дельник).
Подключение к осциллографу осуществляется через ВNC-коннекторы.
После подключения пробника к осциллографу нужно проверить компенсацию сигнала и при необходимости провести соответствующие настройки. Для этого с помощью отвертки, что идет в комплекте поставки, нужно подкрутить винт на ВNC-коннекторе щупа до установки сигнала правильной формы. После этого прибор готов к работе.
Технические характеристики:
- Полоса пропускания: DC-6 МГц DC-100 МГц
- Коэффициент затухания: 1:10
- Входное сопротивление: 1 МОм: 10
- Входная емкость: 1X: 85 пФ-120 пФ 10X: 18,5 пФ-22,5 пФ
- Диапазон компенсации: 10 пФ-30 пФ
- Время нарастания: <3,5 нс
- Рабочее напряжение: 1X: <200 В постоянного тока + пик переменного тока 10X: <600 В постоянного тока + пик переменного тока
- Длина кабеля: 120 см
