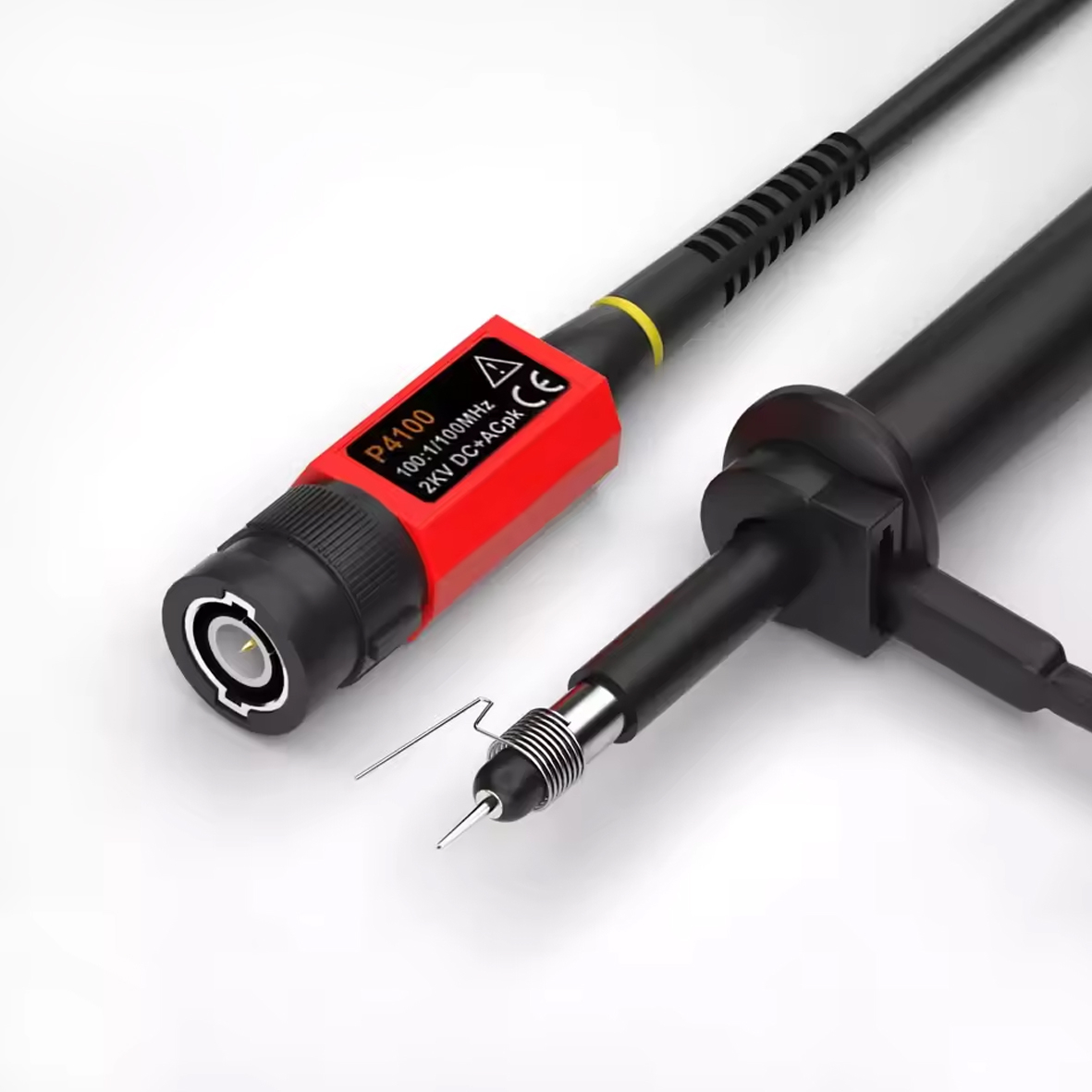

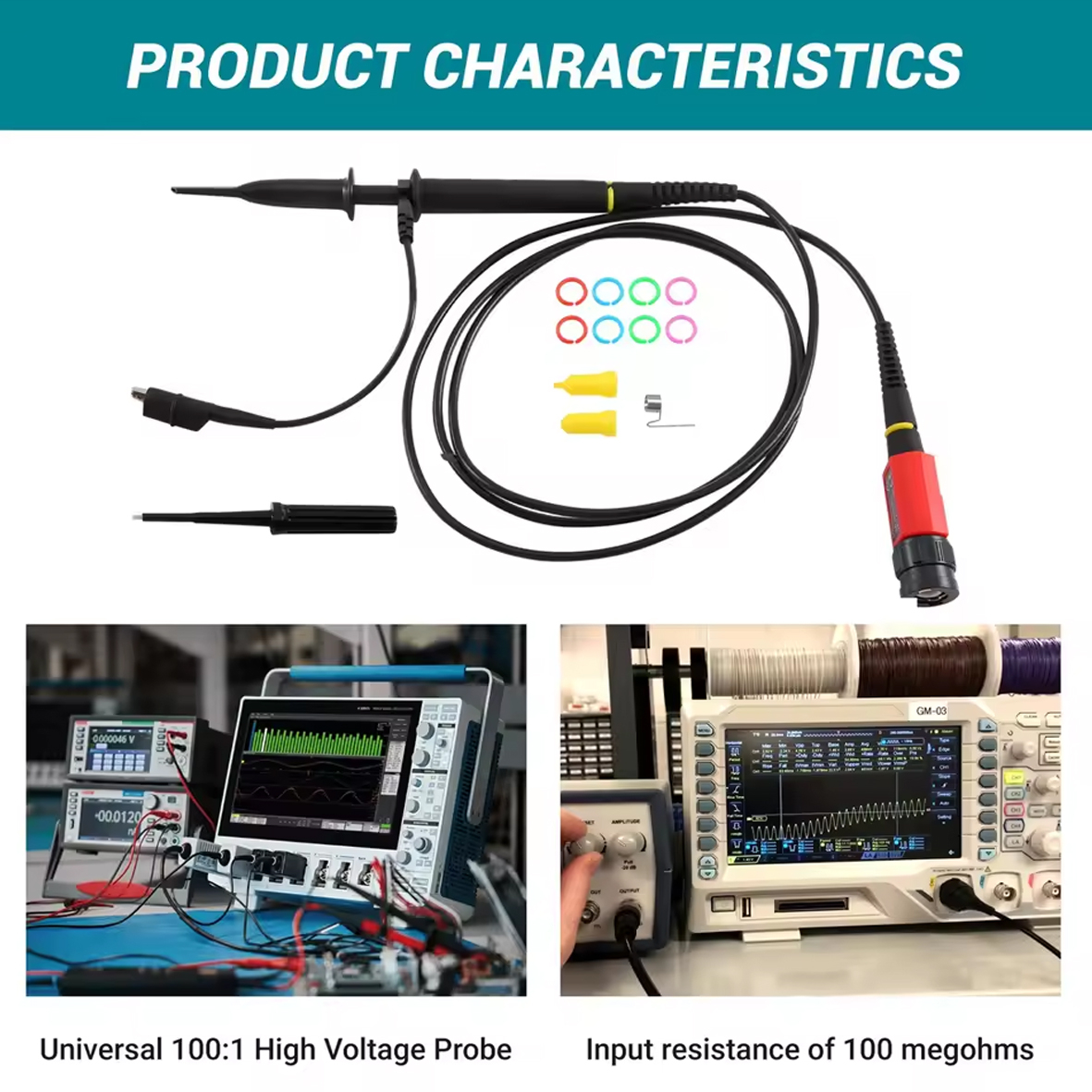

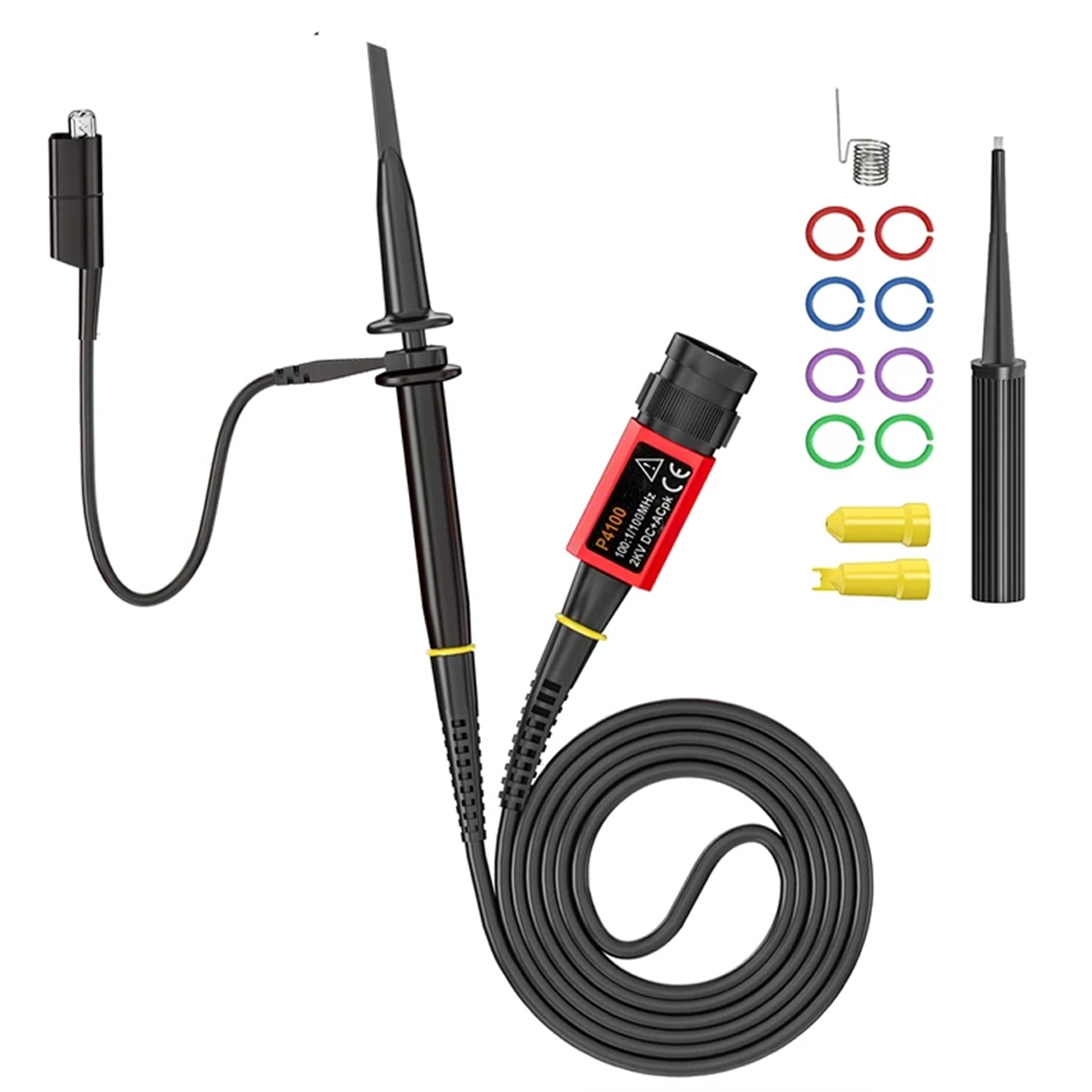

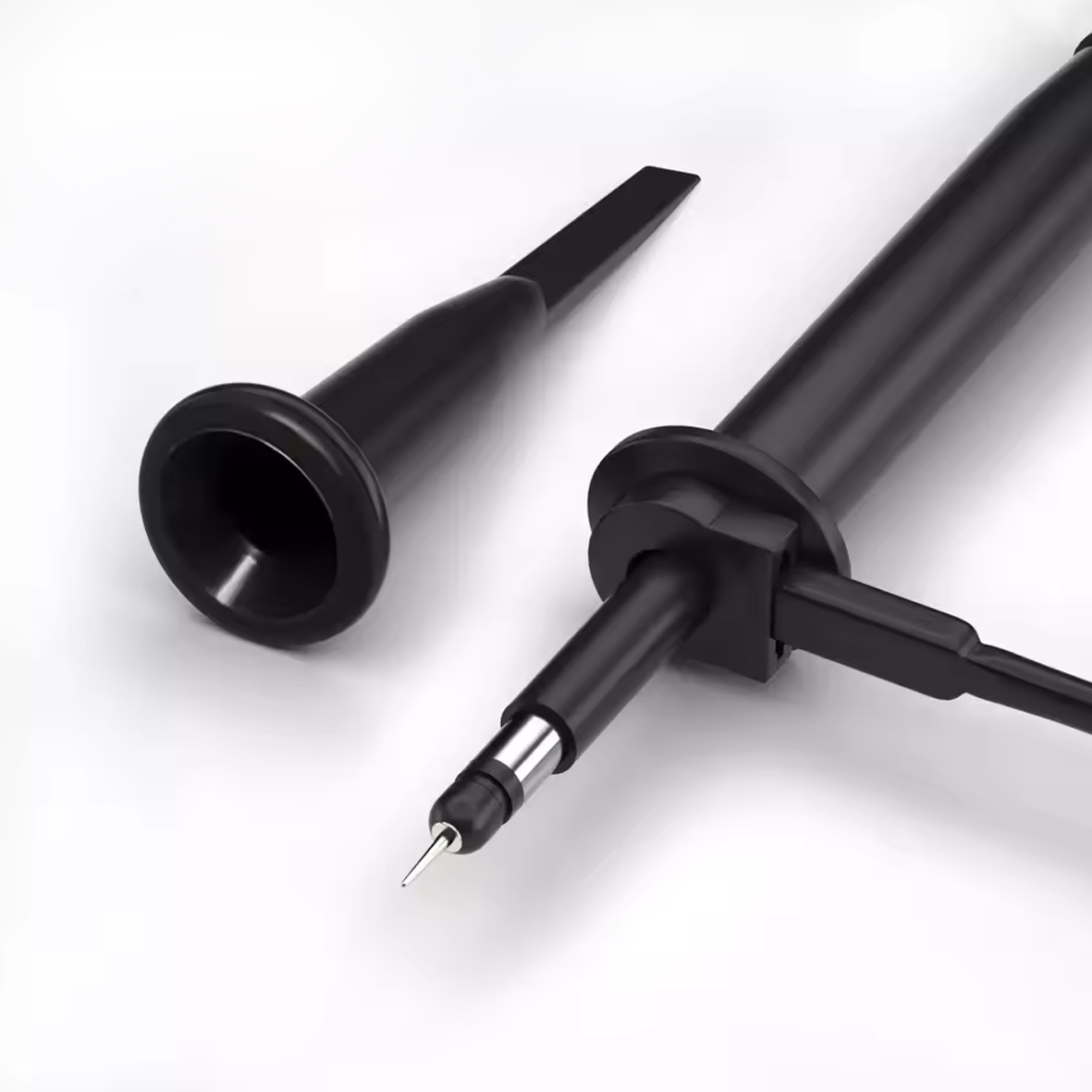

FNIRSI P4100 – это универсальный высоковольтный щуп для осциллографа с коэффициентом деления 100:1, предназначенный для точного измерения сигналов высокой частоты до 100 МГц и напряжения до 2000 В (Vp-p). Такой пробник идеально подходит для использования в лабораториях, сервисных мастерских, учебных заведениях и профессиональной работе с электроникой.FNIRSI P4100Прибор гарантирует высокую точность и стабильность измерений благодаря высокому входному сопротивлению 100 МЕм и минимальной входной емкости всего 6 пФ.
Основные преимуществаОсновные преимущества
Прочный корпус: Пробник выполнен из ударопрочного ABS-пластика, что обеспечивает долговечность и устойчивость к интенсивной эксплуатации в различных условиях.
Точная передача импульса: Время нарастания <3,5 нс позволяет точно фиксировать быстрые сигналы при измерениях на осциллографе.
Регулируемое ослабление: Переключатель ослабления 100:1 обеспечивает универсальность при работе с сигналами разного уровня.
Совместимость с высоким напряжением: Максимальное рабочее напряжение 1000 В постоянного тока + переменная складная (ACPP) позволяет использовать пробник для высоковольтных испытаний.
Широкая полоса пропускания: Пропускная способность 100 МГц обеспечивает точные измерения в широком диапазоне частот.
Прочный корпус: Пробник выполнен из ударопрочного ABS-пластика, что обеспечивает долговечность и устойчивость к интенсивной эксплуатации в различных условиях.Прочный корпус:
Точная передача импульса: Время нарастания <3,5 нс позволяет точно фиксировать быстрые сигналы при измерениях на осциллографе.Точная передача импульса:
Регулируемое ослабление: Переключатель ослабления 100:1 обеспечивает универсальность при работе с сигналами разного уровня.Регулируемое ослабление:
Совместимость с высоким напряжением: Максимальное рабочее напряжение 1000 В постоянного тока + переменная складная (ACPP) позволяет использовать пробник для высоковольтных испытаний.Совместимость с высоким напряжением:
Широкая полоса пропускания: Пропускная способность 100 МГц обеспечивает точные измерения в широком диапазоне частот.Широкая полоса пропускания:
Основные параметры:Основные параметры:
Время нарастания сигнала: <3.5ns
Входная емкость: 6pF
Входное сопротивление: 100MΩ

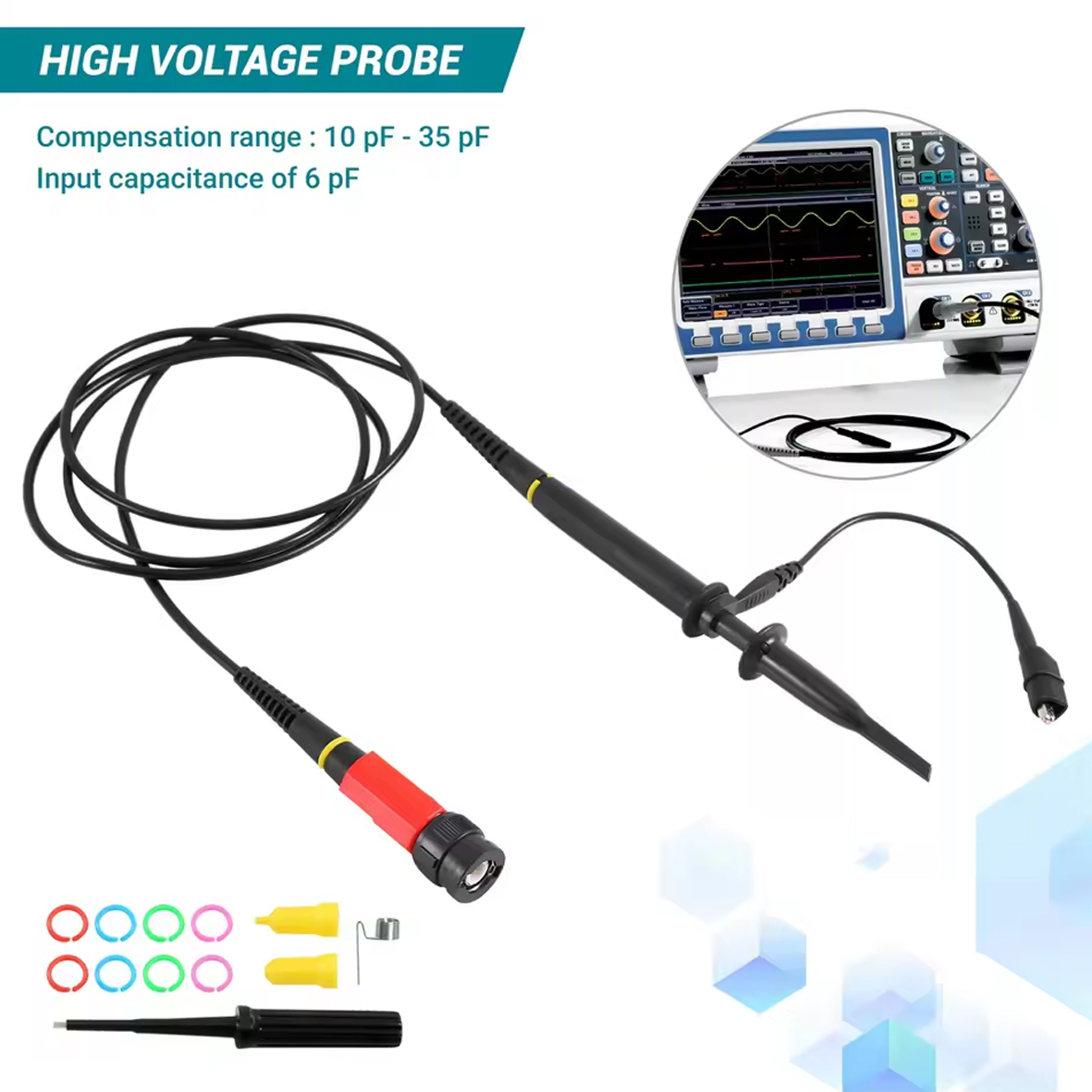

Диапазон компенсации: 10pF-35pF
Полоса пропускания: 100 МГц
Время нарастания сигнала: <
3.5ns3.5nsВходная емкость:
6pF6pFВходное сопротивление:
100MΩ100MΩДиапазон компенсации:
10pF-35pF10pF-35pFПолоса пропускания:
100 МГц100 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель
|
P4100
|
|
Полоса пропускания
|
100 МГц
|
|
Аттеньюатор
|
1:100
|
|
Максимальное рабочее напряжение DC+AC от пика до пика
|
2 кВ
|
|
Входное сопротивление
|
100 МОм
|
|
Входная емкость
|
6 пФ
|
|

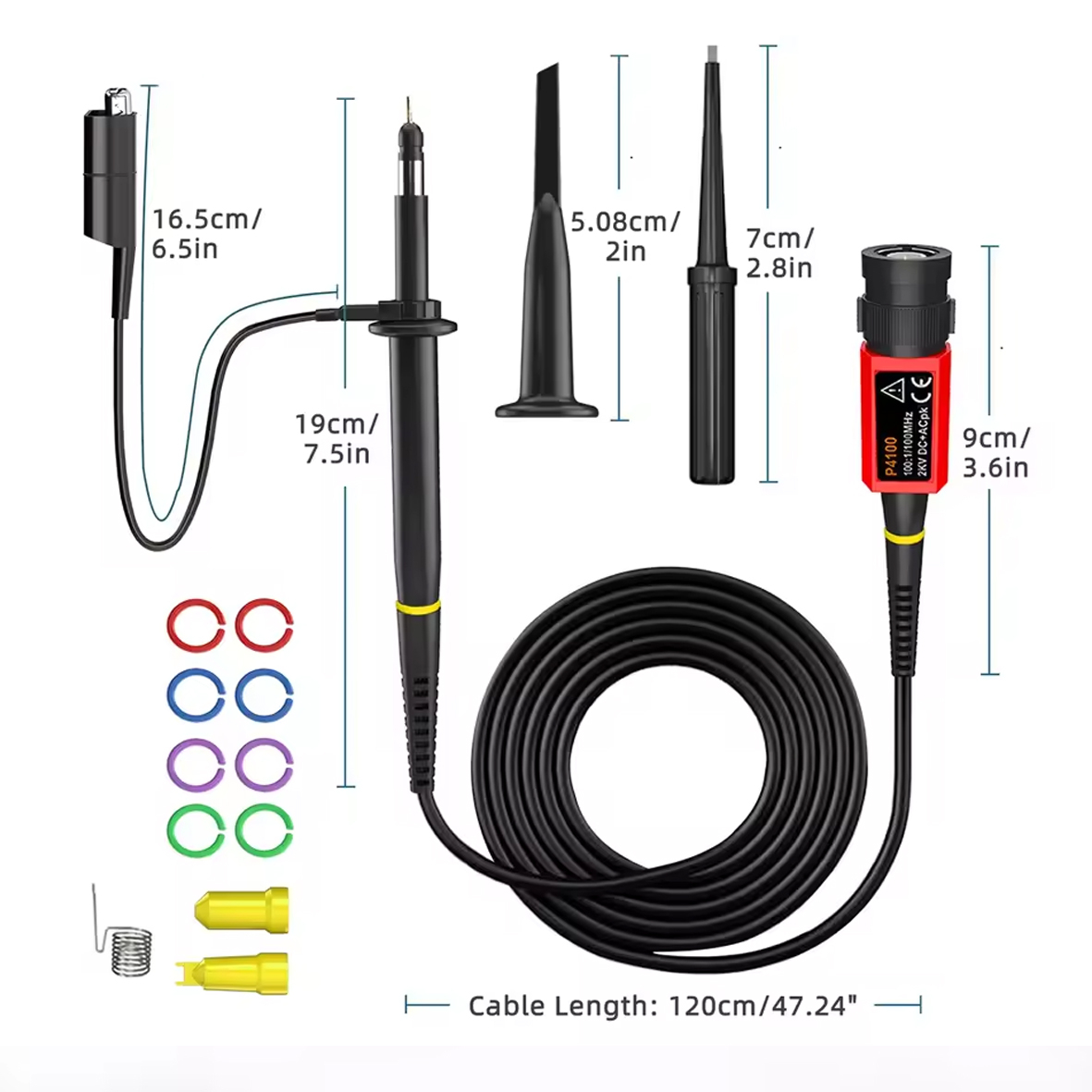

Длина кабеля BNC
|
120 см
|
|
Рабочая температура
|
от 0 до 50 °С
|
|
Температура хранения
|
от -20 до 60 °С
|
|
Относительная влажность не более:
|
80%
|
|
Разъем
|
BNC
|
|
Вес
|
55 гр.
|
Модель
|
P4100
| Модель
Модель
P4100
P4100
Полоса пропускания
|
100 МГц
| Полоса пропускания
Полоса пропускания
100 МГц
100 МГц
Аттеньюатор
|
1:100
| Аттеньюатор
Аттеньюатор
1:100
1:100
Максимальное рабочее напряжение DC+AC от пика до пика
|
2 кВ
| Максимальное рабочее напряжение DC+AC от пика до пика
Максимальное рабочее напряжение DC+AC от пика до пика
2 кВ
2 кВ
Входное сопротивление
|
100 МОм
| Входное сопротивление
Входное сопротивление
100 МОм
100 МОм
Входная емкость
|
6 пФ
| Входная емкость
Входная емкость
6 пФ
6 пФ
Длина кабеля BNC
|
120 см
| Длина кабеля BNC
Длина кабеля BNC
120 см
120 см
Рабочая температура
|
от 0 до 50 °С
| Рабочая температура
Рабочая температура
от 0 до 50 °С
от 0 до 50 °С
Температура хранения
|
от -20 до 60 °С
| Температура хранения
Температура хранения
от -20 до 60 °С
от -20 до 60 °С
Относительная влажность не более:
|
80%
| Относительная влажность не более:
Относительная влажность не более:
80%
80%
Разъем
|
BNC
| Разъем
Разъем
BNC
BNC
Вес
|
55 гр.
| Вес
Вес
55 гр.
55 гр.
