Прогрессивный распределитель JPQ4 с микропином

Прогрессивное распределение смазки JPQ4 с выдвижным PIN индикатором используется в централизованных системах смазки (обычно в промышленном или транспортном оборудовании) для дозированной и гарантированной последовательной подачи масла до нескольких точек.Прогрессивное распределение смазки JPQ4 с выдвижным PIN индикатором

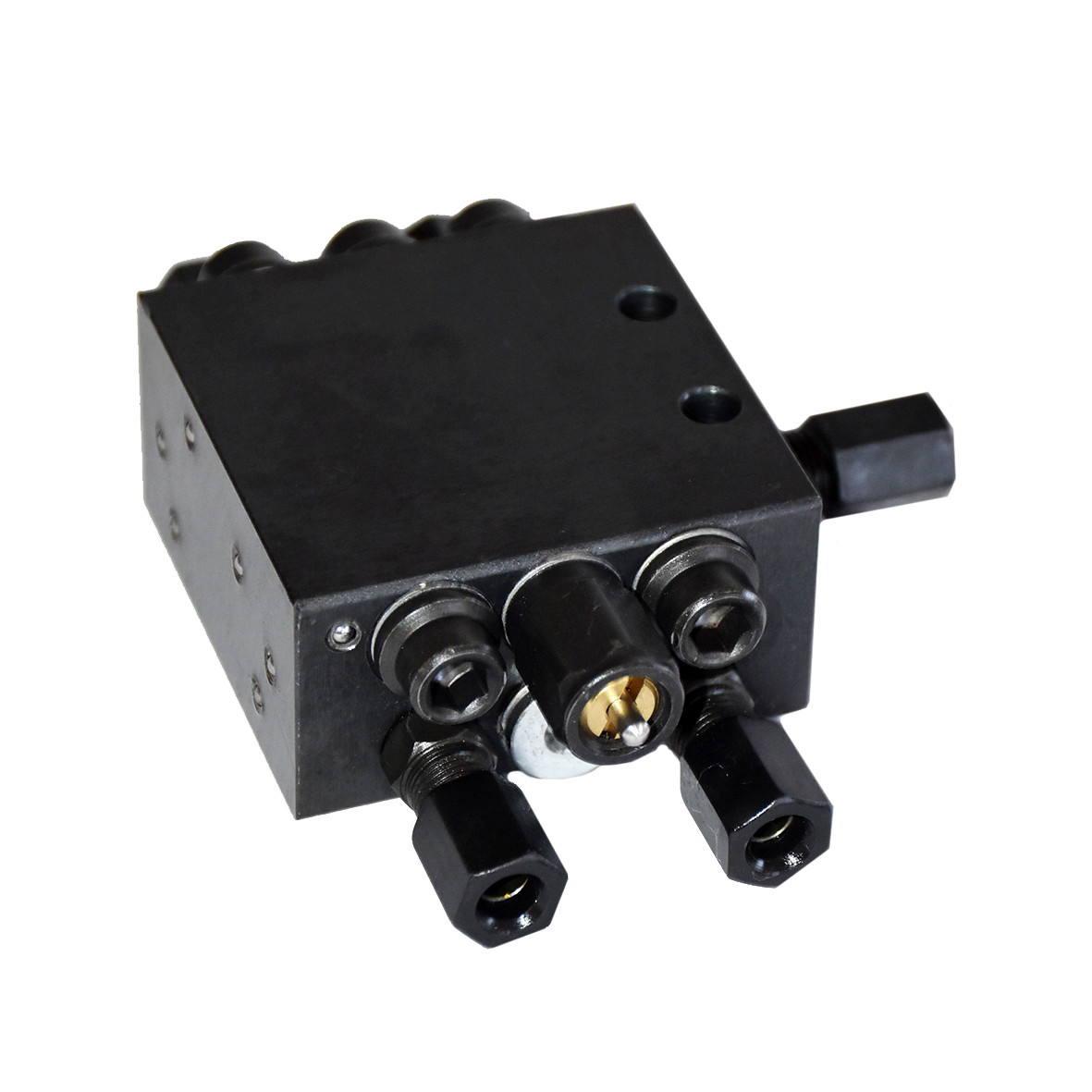

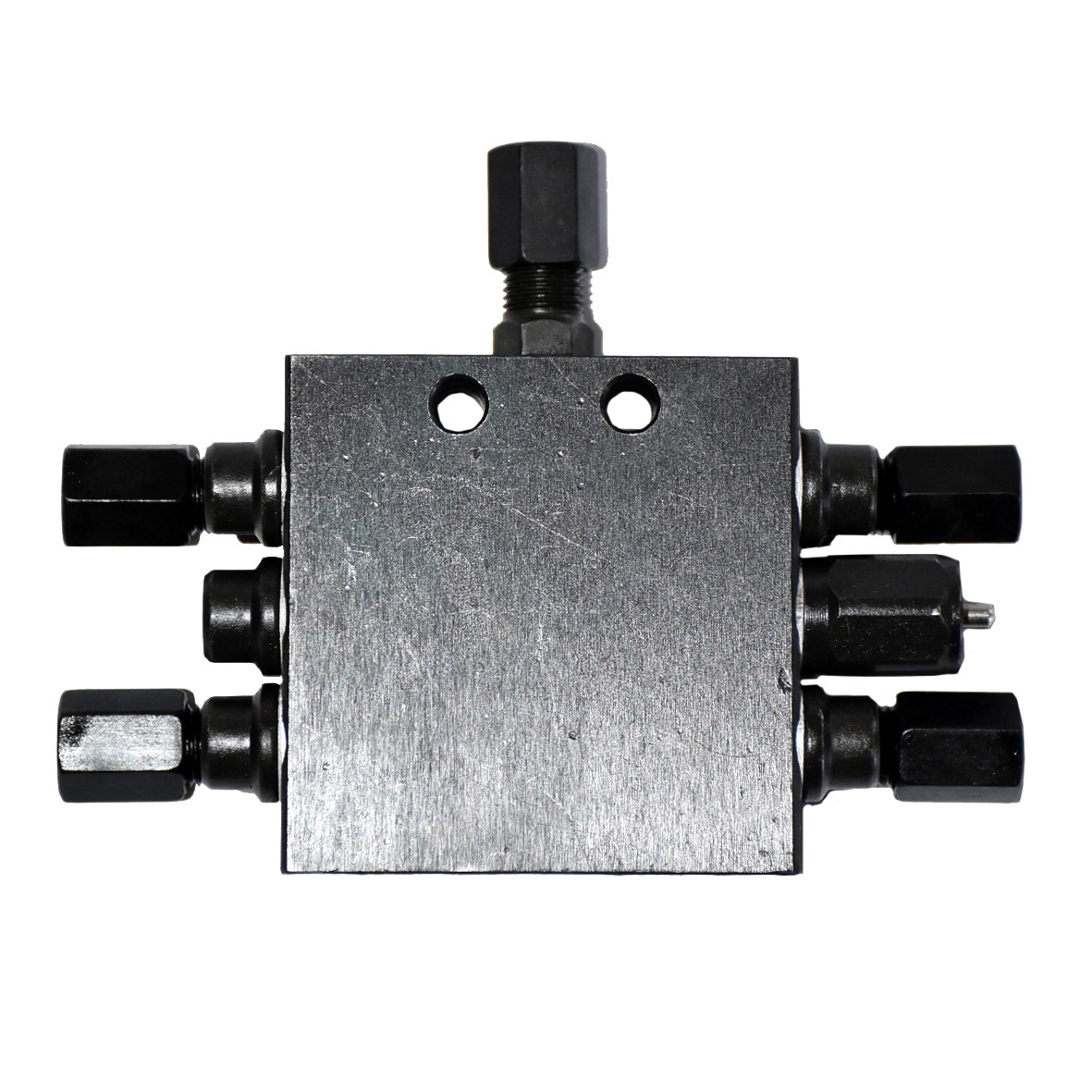

Корпус распределителя (черный или оцинкованный блок) содержит поршни, последовательно подающие смазку.

Выходные порты (боковые штуцеры) – подключаются к смазочным линиям.

Механический PIN индикатор – выдвижной индикатор, позволяющий визуально фиксировать рабочие циклы поршней, чтобы отслеживать исправность подачи масла.

Корпус распределителя (черный или оцинкованный блок) содержит поршни, последовательно подающие смазку.Выходные порты (боковые штуцеры) – подключаются к смазочным линиям.Механический PIN индикатор – выдвижной индикатор, позволяющий визуально фиксировать рабочие циклы поршней, чтобы отслеживать исправность подачи масла.Распределитель JPQ – это элемент централизованной системы смазки, который дозирует и подает смазку (обычно густое, типа NLGI 000 –2) с одного основного входа до нескольких точек смазки – например, в подшипники, валы, шарниры и т.д.Принцип работы:Принцип работы:

Смазка подается под давлением от насосной станции в входное отверстие распределителя.

Внутри распределителя есть ряд последовательно соединенных поршней.

Смазка подается под давлением от насосной станции в входное отверстие распределителя.Внутри распределителя есть ряд последовательно соединенных поршней.

Каждый поршень подает определенную дозу смазки к своему исходному отверстию.

Движение поршней взаимозависимо, то есть пока один не завершит ход - следующий не начнет.

Каждый поршень подает определенную дозу смазки к своему исходному отверстию.Движение поршней взаимозависимо, то есть пока один не завершит ход - следующий не начнет.Это позволяет точно и последовательно  дозировать масло в каждую точку.

После завершения одного полного цикла каждый выход гарантированно получит свою порцию масла.

В случае, если любой выход распределителя будет перекрываем (например, точка, куда подается смазка забьется) – поршень распределителя не сможет завершить свой ход, цикл работы распределителя на этой точке остановится, а на насосной станции формируется избыточное давление, открывающее перепускной клапан и сигнализирующее травму системы.

Уникальной особенностью продвинутых распределителей является то, что при остановке определенного поршня распределителя в любой точке смазки - после восстановления работы распределителя (подача масла под давлением в распределитель), смазки следующей точки или завершение смазки текущей начнется именно с этой точки. Это гарантирует, что независимо от моментов включения/выключения насоса подачи масла в распределитель, каждая точка смазки, подключенная к выходу распределителя, гарантированно получит свою порцию масла в течение всего процесса работы.

После завершения одного полного цикла каждый выход гарантированно получит свою порцию масла.В случае, если любой выход распределителя будет перекрываем (например, точка, куда подается смазка забьется) – поршень распределителя не сможет завершить свой ход, цикл работы распределителя на этой точке остановится, а на насосной станции формируется избыточное давление, открывающее перепускной клапан и сигнализирующее травму системы.Уникальной особенностью продвинутых распределителей является то, что при остановке определенного поршня распределителя в любой точке смазки - после восстановления работы распределителя (подача масла под давлением в распределитель), смазки следующей точки или завершение смазки текущей начнется именно с этой точки. Это гарантирует, что независимо от моментов включения/выключения насоса подачи масла в распределитель, каждая точка смазки, подключенная к выходу распределителя, гарантированно получит свою порцию масла в течение всего процесса работы.Механический PIN индикаторМеханический PIN индикатор

Установлен на одном из конечных поршней;

Включает механический выдвижной стержень для визуальной индикации;

Когда поршень доходит до крайнего положения, стержень-индикатор при движении поршня кратковременно выдвигается, что:

подтверждает успешное завершение цикла смазки;

позволяет визуально обнаруживать неисправности (если индикатор-стрижень не выдвигается – масло не подается или является засорение).

Установлен на одном из конечных поршней;Включает механический выдвижной стержень для визуальной индикации;Когда поршень доходит до крайнего положения, стержень-индикатор при движении поршня кратковременно выдвигается, что:подтверждает успешное завершение цикла смазки;позволяет визуально обнаруживать неисправности (если индикатор-стрижень не выдвигается – масло не подается или является засорение).Преимущества JPQ4:Преимущества JPQ4:

Точная и равномерная подача масла ко всем точкам.

Возможность контроля каждого цикла через визуальный PIN индикатор.

Простота в монтаже и обслуживании.

Подходит для тяжелых условий работы (промышленность, горничное оборудование, транспорт).

Точная и равномерная подача масла ко всем точкам.Возможность контроля каждого цикла через визуальный PIN индикатор.Простота в монтаже и обслуживании.Подходит для тяжелых условий работы (промышленность, горничное оборудование, транспорт).
