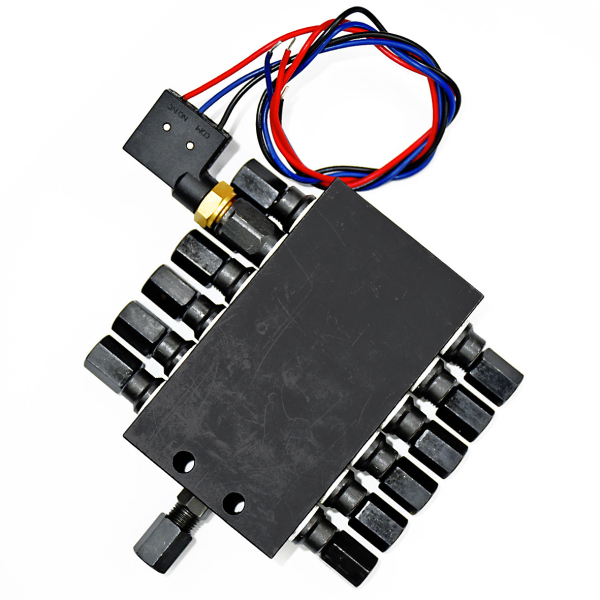

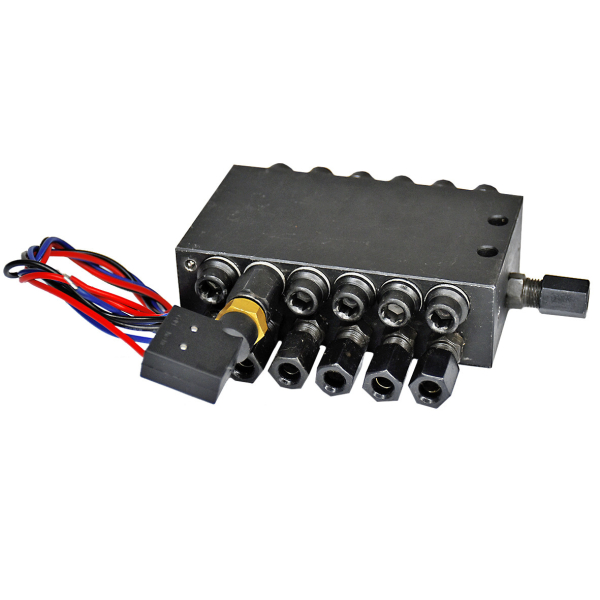

Прогрессивный распределитель JPQ12 с электроконтактным индикатором

Прогрессивный распределитель масла JPQ12 с электроконтактным индикатором используется в централизованных системах смазки (обычно в промышленном или транспортном оборудовании) для дозированной и гарантированной последовательной подачи масла до нескольких точек.Прогрессивный распределитель масла JPQ12

Корпус распределителя (черный или оцинкованный блок) содержит поршни, последовательно подающие смазку.

Выходные порты (боковые штуцеры) – подключаются к смазочным линиям.

Электроконтактный индикатор (черный датчик с проводами) — фиксирует рабочие циклы поршней и может передавать сигнал на контроллер или PLC, чтобы отслеживать исправность подачи масла.

Провода (синий, красный, черный) - подключаются к системе управления.

Корпус распределителя (черный или оцинкованный блок) содержит поршни, последовательно подающие смазку.Выходные порты (боковые штуцеры) – подключаются к смазочным линиям.Электроконтактный индикатор (черный датчик с проводами) — фиксирует рабочие циклы поршней и может передавать сигнал на контроллер или PLC, чтобы отслеживать исправность подачи масла.Провода (синий, красный, черный) - подключаются к системе управления.Распределитель JPQ – это элемент централизованной системы смазки, который дозирует и подает смазку (обычно густое, типа NLGI 000 –2) из одного основного потока до нескольких точек смазки – например, в подшипники, валы, шарниры и т.д.Принцип работы:Принцип работы:

Смазка подается под давлением от насосной станции в входное отверстие распределителя.

Внутри распределителя есть ряд последовательно соединенных поршней.

Смазка подается под давлением от насосной станции в входное отверстие распределителя.Внутри распределителя есть ряд последовательно соединенных поршней.

Каждый поршень подает определенную дозу смазки к своему исходному отверстию.

Движение поршней взаимозависимо, то есть пока один не завершит ход - следующий не начнет.

Каждый поршень подает определенную дозу смазки к своему исходному отверстию.Движение поршней взаимозависимо, то есть пока один не завершит ход - следующий не начнет.Это позволяет точно и последовательно  дозировать масло в каждую точку.

После завершения одного полного цикла каждый выход гарантированно получит свою порцию масла.

В случае, если любой выход распределителя будет перекрываем (например, точка, куда подается смазка забьется) – поршень распределителя не сможет завершить свой ход, цикл работы распределителя на этой точке остановится, а на насосной станции формируется избыточное давление, открывающее перепускной клапан и сигнализирующее травму системы.

Уникальной особенностью прогрессивных распределителей является то, что при остановке определенного поршня распределителя в любой точке смазки - после восстановления работы распределителя (подача масла под давлением в распределитель), смазки следующей точки или завершение смазки текущей начнется именно с этой точки. Это гарантирует, что независимо от моментов включения/выключения насоса подачи масла в распределитель, каждая точка смазки, подключенная к выходу распределителя, гарантированно получит свою порцию масла в течение всего процесса работы.

После завершения одного полного цикла каждый выход гарантированно получит свою порцию масла.В случае, если любой выход распределителя будет перекрываем (например, точка, куда подается смазка забьется) – поршень распределителя не сможет завершить свой ход, цикл работы распределителя на этой точке остановится, а на насосной станции формируется избыточное давление, открывающее перепускной клапан и сигнализирующее травму системы.Уникальной особенностью прогрессивных распределителей является то, что при остановке определенного поршня распределителя в любой точке смазки - после восстановления работы распределителя (подача масла под давлением в распределитель), смазки следующей точки или завершение смазки текущей начнется именно с этой точки. Это гарантирует, что независимо от моментов включения/выключения насоса подачи масла в распределитель, каждая точка смазки, подключенная к выходу распределителя, гарантированно получит свою порцию масла в течение всего процесса работы.Электроконтактный индикаторЭлектроконтактный индикатор

Установлен на одном из конечных поршней.

Содержит микропереключатель (контакты: COM, NO, NC).

Когда поршень доходит до крайнего положения, индикатор запирает или размыкает контакт, что:

подает сигнал контроллера (PLC) или к системе мониторинга,

подтверждает успешное завершение цикла смазки,

позволяет обнаруживать неисправности (если сигнал не приходит — масло не подается или является засорение).

Установлен на одном из конечных поршней.Содержит микропереключатель (контакты: COM, NO, NC).Когда поршень доходит до крайнего положения, индикатор запирает или размыкает контакт, что:подает сигнал контроллера (PLC) или к системе мониторинга,подтверждает успешное завершение цикла смазки,позволяет обнаруживать неисправности (если сигнал не приходит — масло не подается или является засорение).Схема подключения индикатора:Схема подключения индикатора:

COM (черный провод) — совместный контакт

NO (красный провод) — нормально открытый

NC (синий провод) — нормально закрытый

COM (черный провод) — совместный контактNO (красный провод) — нормально открытыйNC (синий провод) — нормально закрытыйЭто позволяет выбрать логику срабатывания в зависимости от системы управления.Преимущества JPQ12:Преимущества JPQ12:

Точная и равномерная подача масла ко всем точкам.

Возможность контроля каждого цикла через электроконтактный индикатор.

Простота в монтаже и обслуживании.

Подходит для тяжелых условий работы (промышленность, горничное оборудование, транспорт).

Точная и равномерная подача масла ко всем точкам.Возможность контроля каждого цикла через электроконтактный индикатор.Простота в монтаже и обслуживании.Подходит для тяжелых условий работы (промышленность, горничное оборудование, транспорт).
