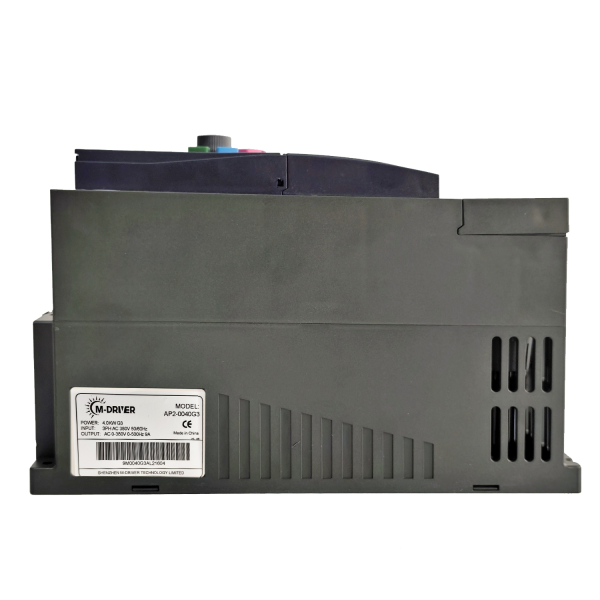

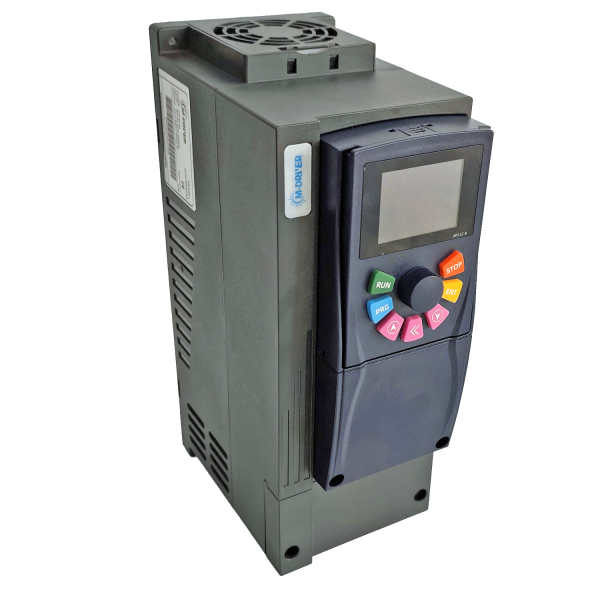

Частотний перетворювач 380В 3фази векторний 4.0KW M-Driver AP2 BU, EMI

Основные технические характеристики:

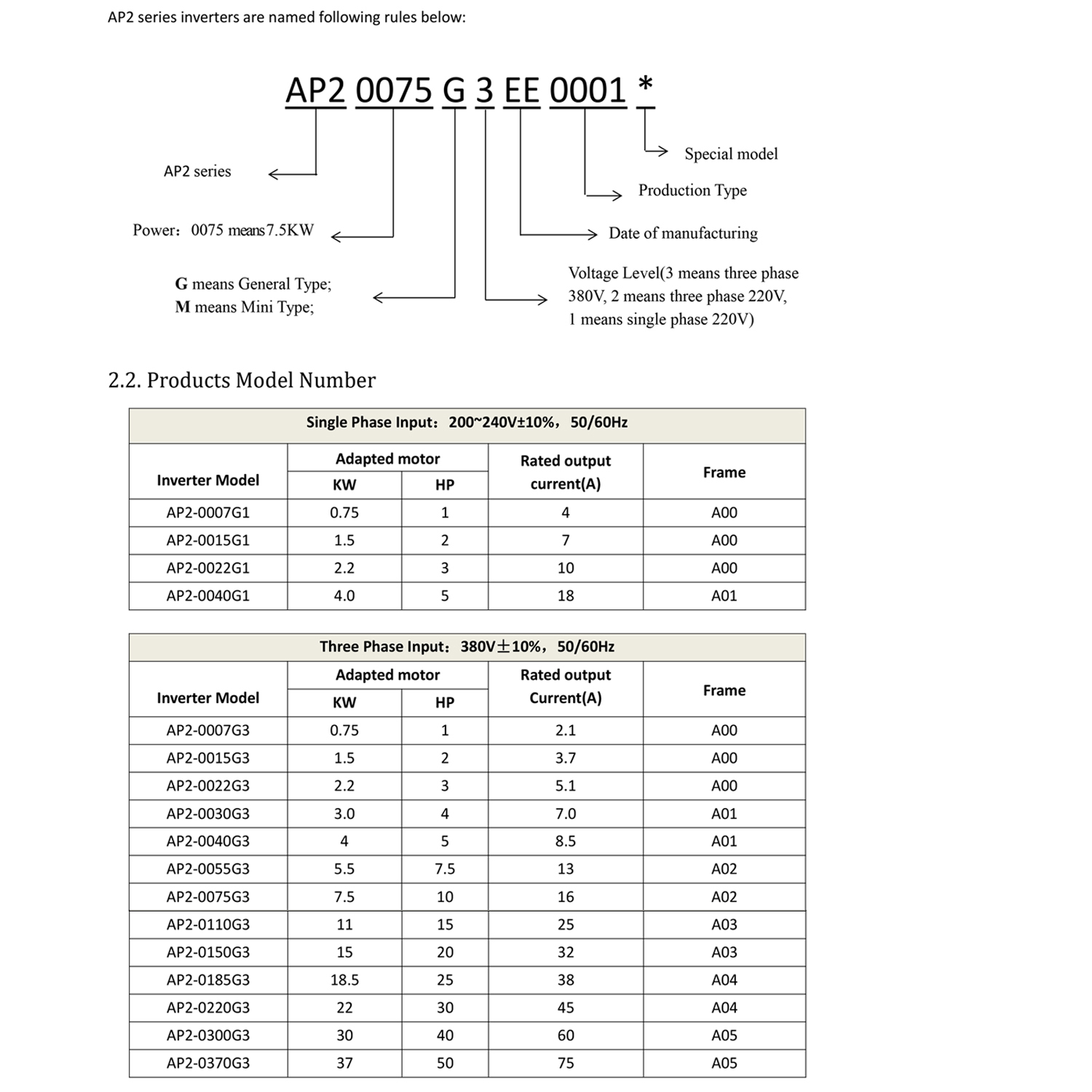

• Модель: AP2-0040G3.
• Мощность: 4.0 кВт (5 л.с.).
• Вход (Input): Трехфазное напряжение 380 В переменного тока (±10%), частота 50/60 Гц.
• Выход (Output): Трехфазное напряжение от 0 до 380 В, ток до 9 А, частота от 0 до 500 Гц.
• Степень защиты: IP54 (высокая степень защиты от пыли и брызг воды), что позволяет использовать его в суровых условиях без дополнительного шкафа.

Ключевые функции и возможности

• Режимы управления: Поддерживает как простое скалярное управление (V/F), так и продвинутое векторное управление без датчика (SVC), обеспечивающее высокий пусковой момент (до 150% при 0.5 Гц).
• Встроенные компоненты:

• Тормозной модуль: Позволяет быстро останавливать двигатель (требуется подключение внешнего резистора).

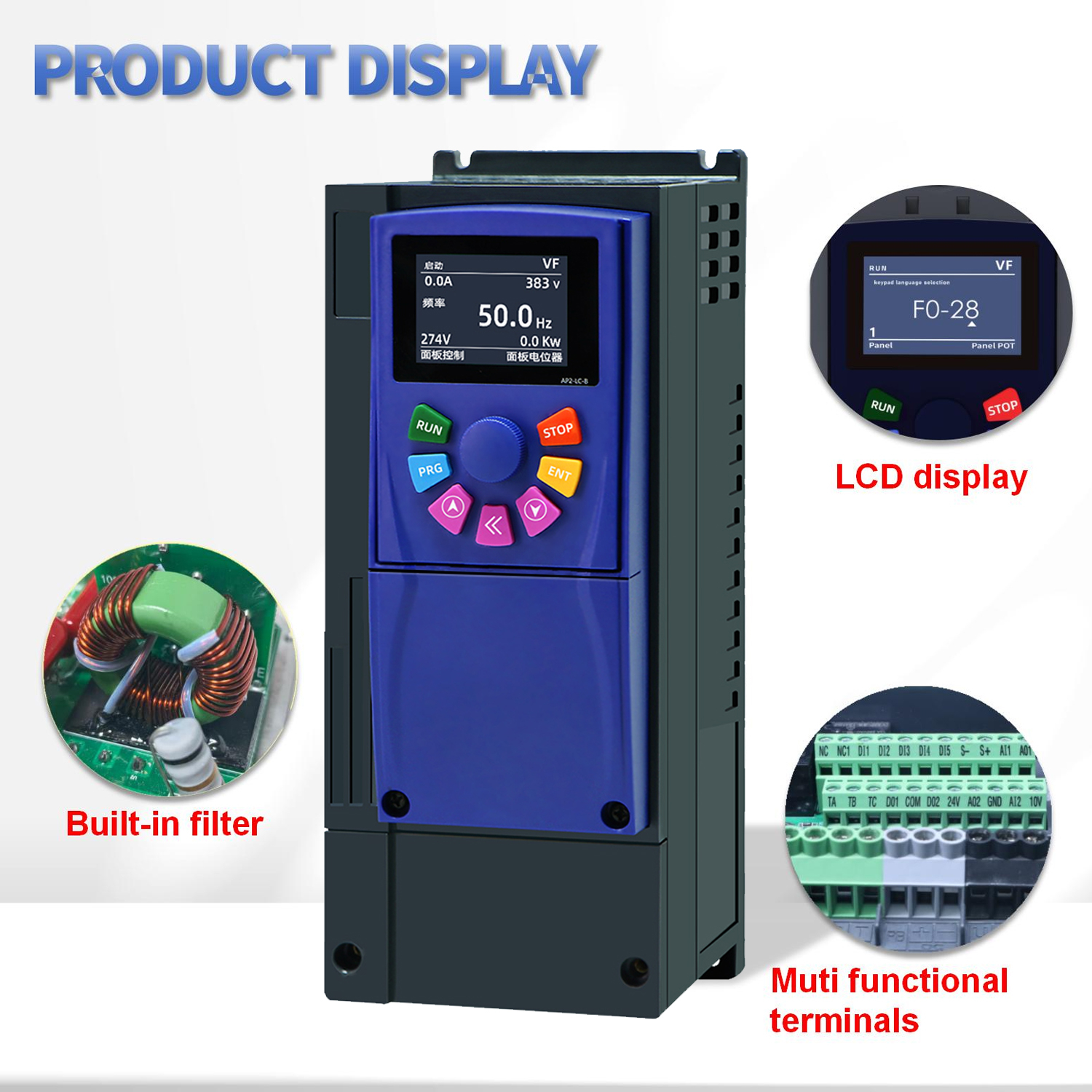

• EMC-фильтр: Снижает уровень электромагнитных помех.
• PID-регулятор: Удобен для систем поддержания постоянного давления воды или натяжения.

• Интерфейсы: Поддержка протокола Modbus RTU (RS485) для интеграции в системы автоматизации (ПЛК, HMI).

Рекомендации по эксплуатации

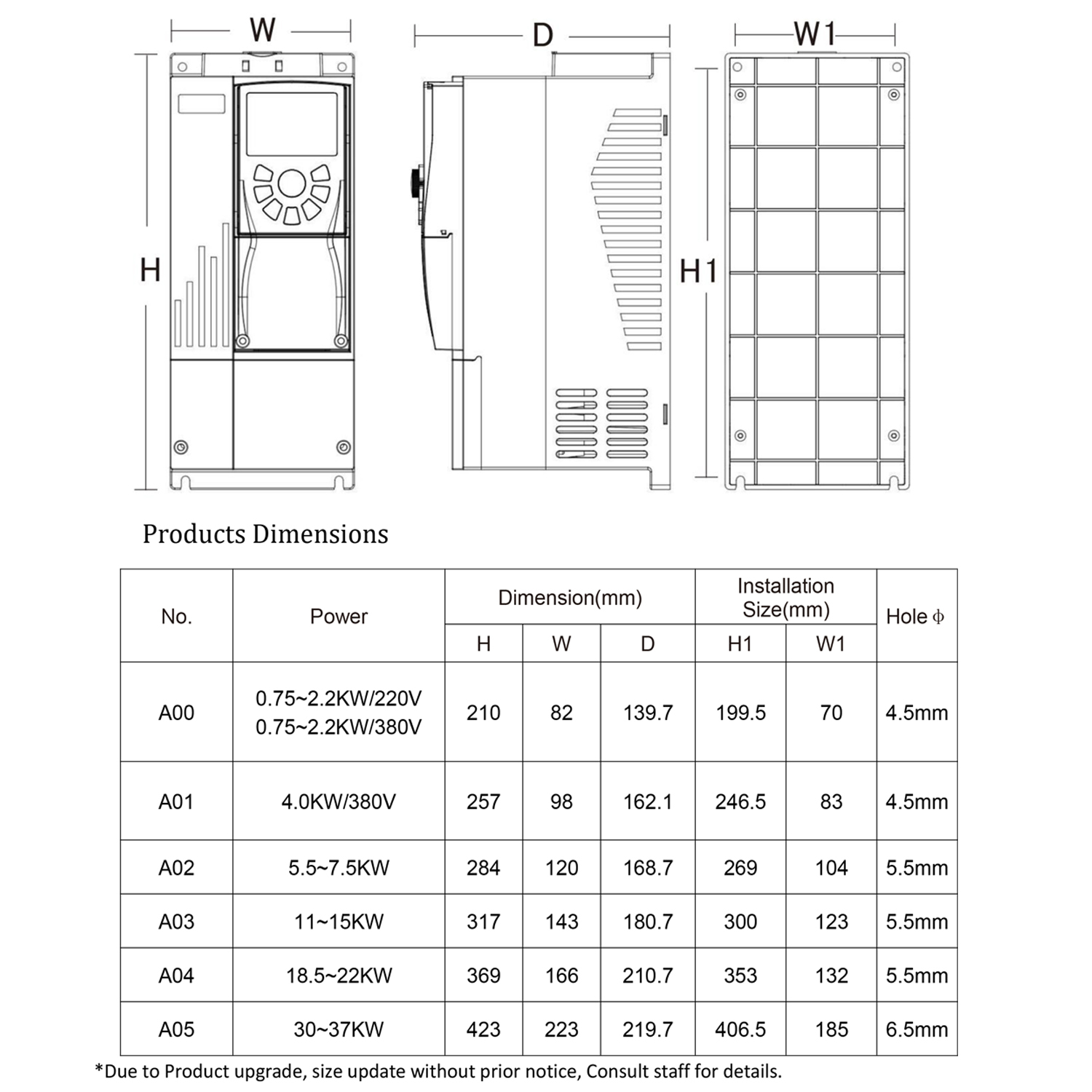

1. Монтаж: Устройство должно устанавливаться вертикально для обеспечения естественного охлаждения. При установке выше 1000 м над уровнем моря требуется снижение номинальной мощности на 1% на каждые 100 м.
2. Безопасность: Перед началом работ по подключению питание должно быть отключено не менее 10 минут для разряда конденсаторов.

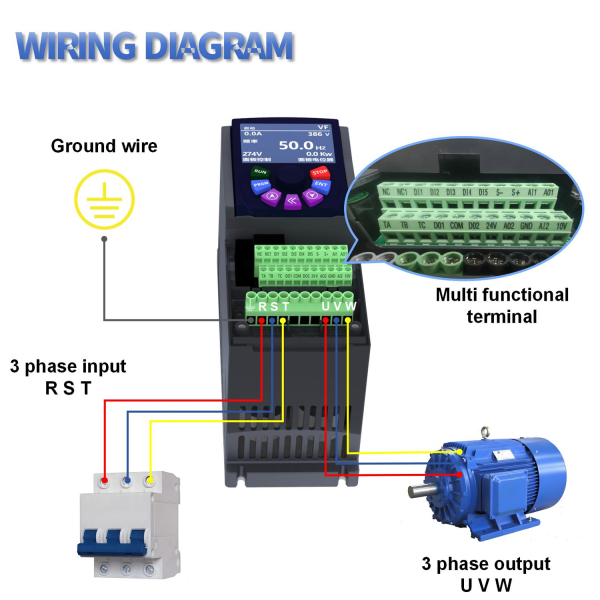

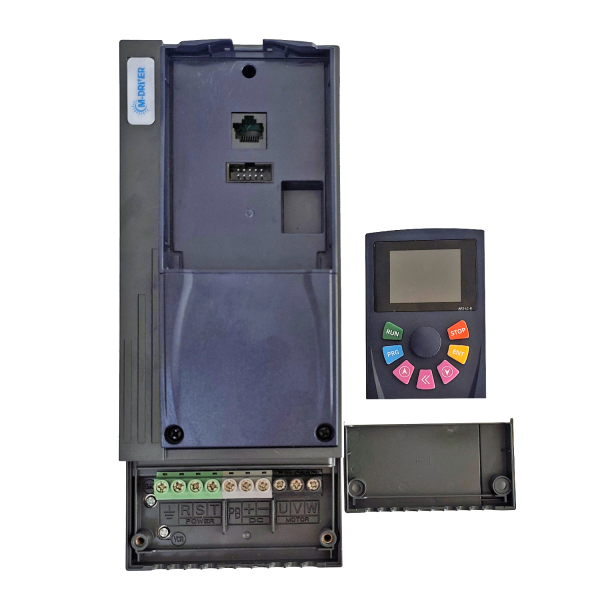

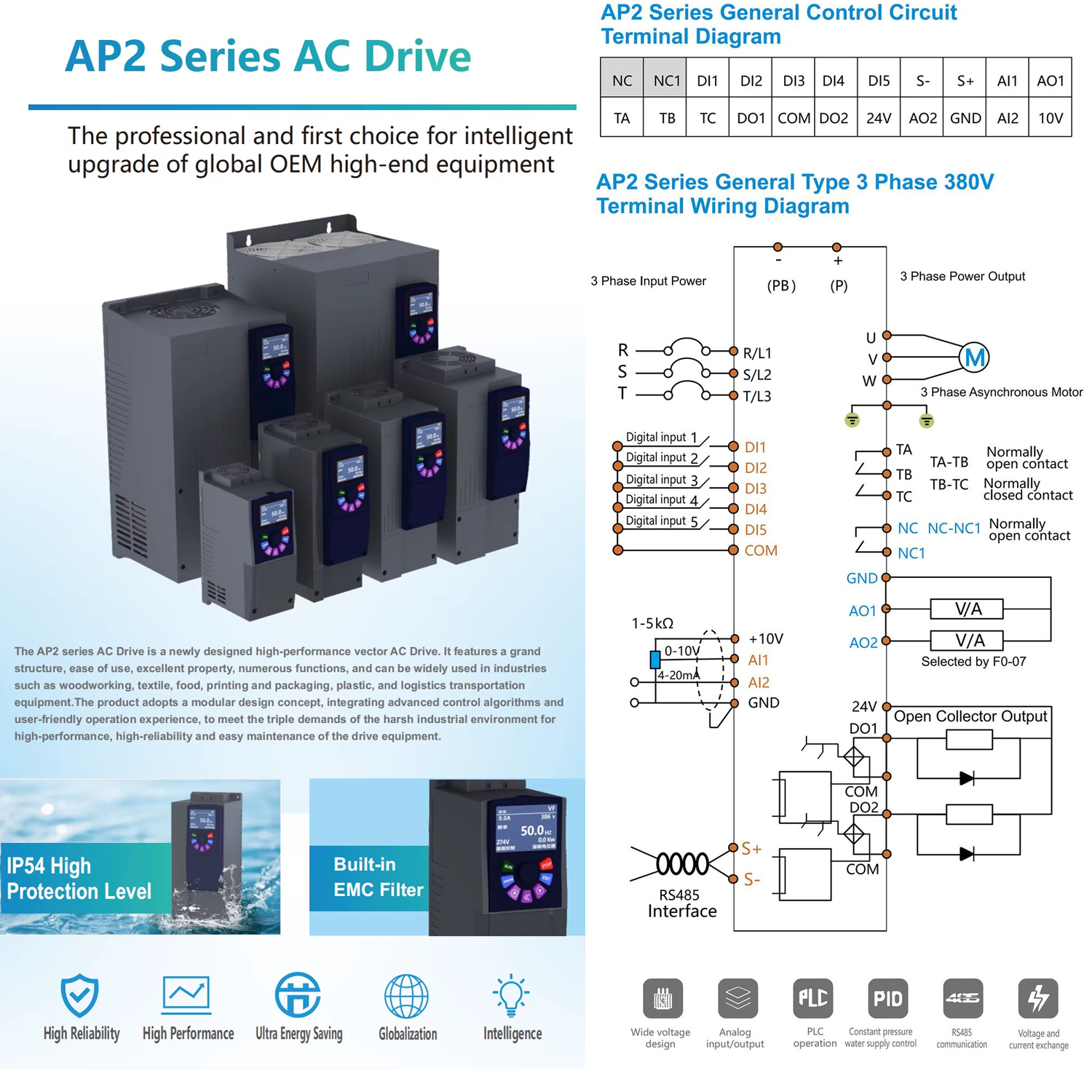

3. Подключение: Питание 380В подключается к клеммам R, S, T, а двигатель — к клеммам U, V, W. Запрещено подавать входное питание на выходные клеммы.
