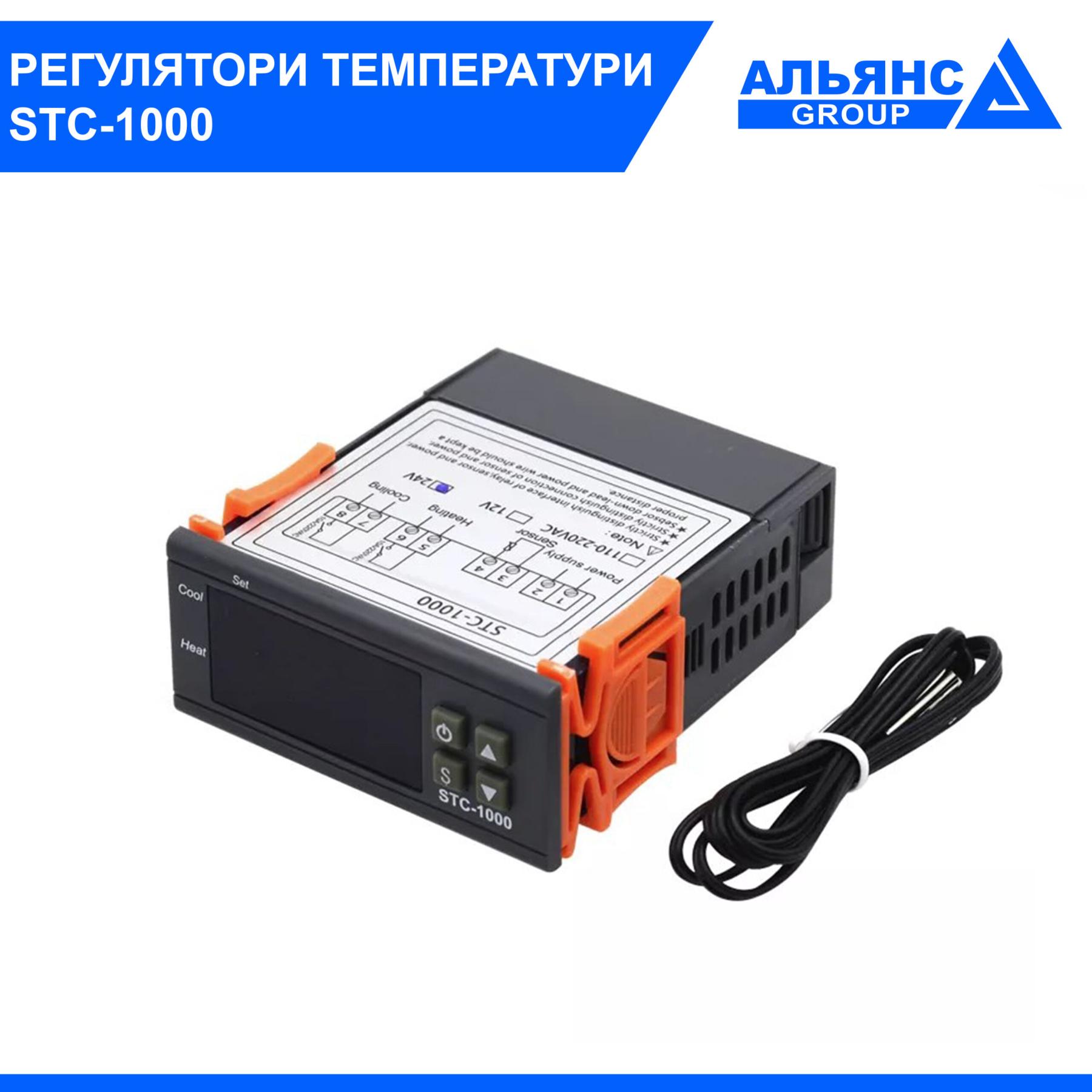

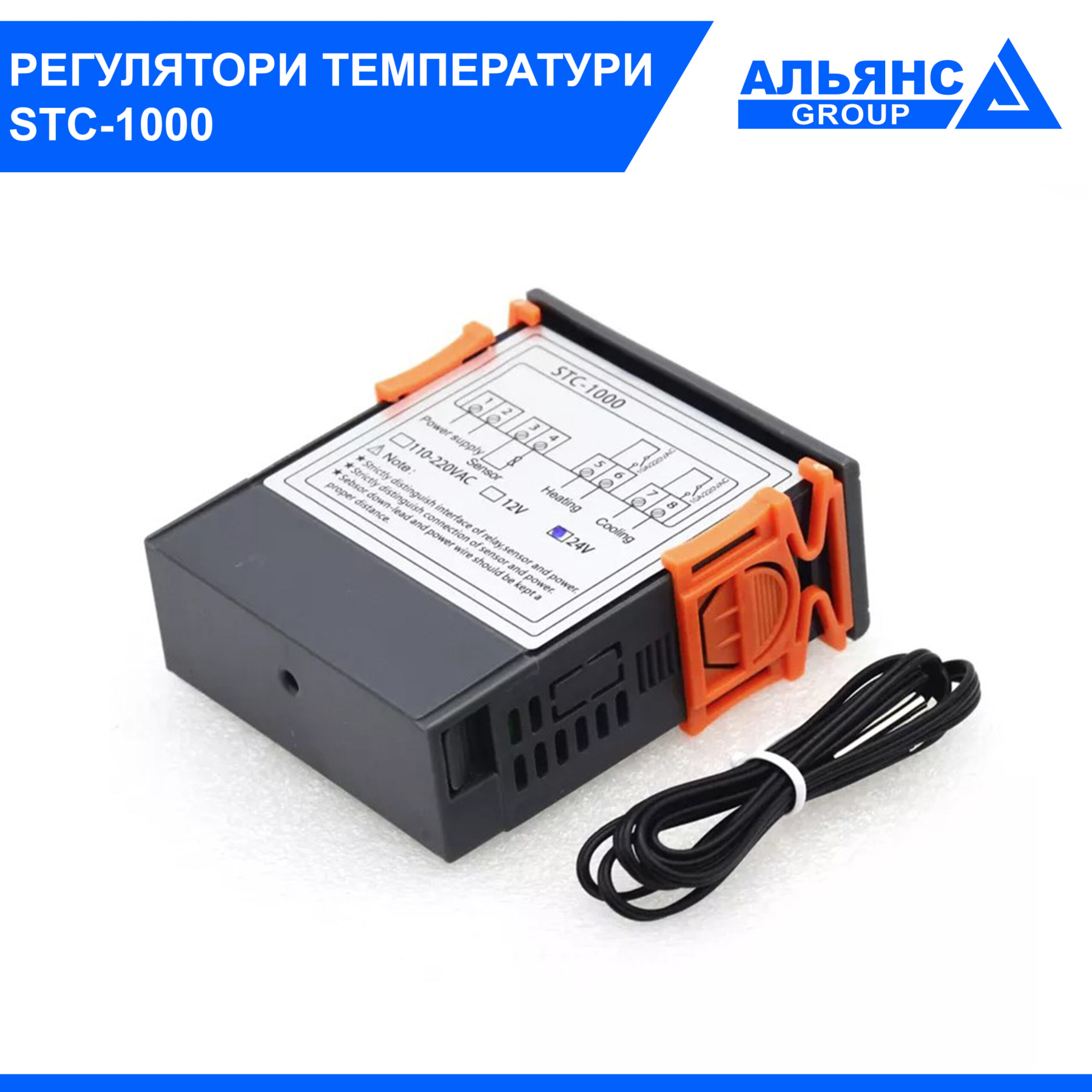

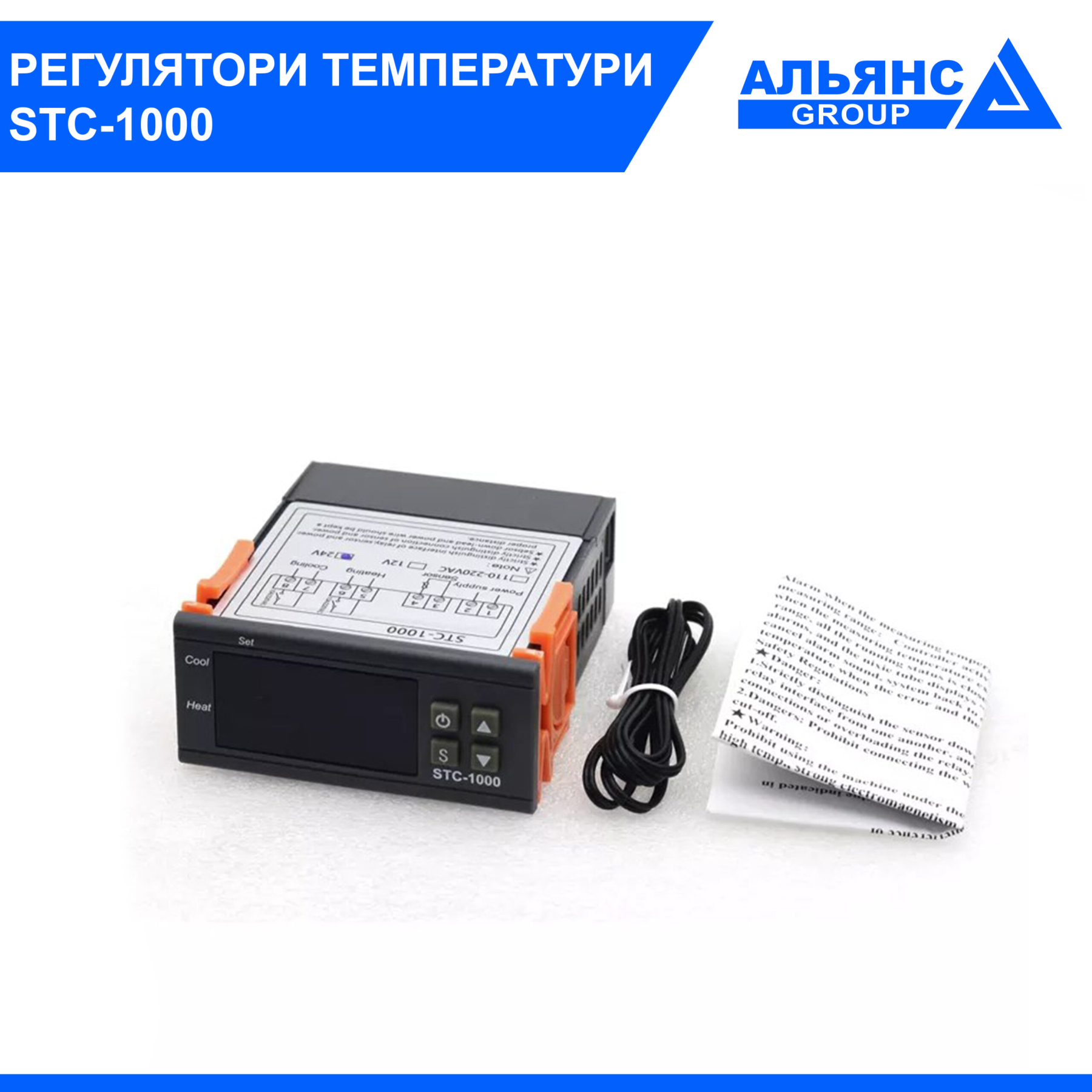

Терморегулятор STC - 1000, 12VDC

Терморегулятор STC - 1000 з 2 незалежними реле (нагрів/охолодження) з широким набором функцій.

Технічні параметри:

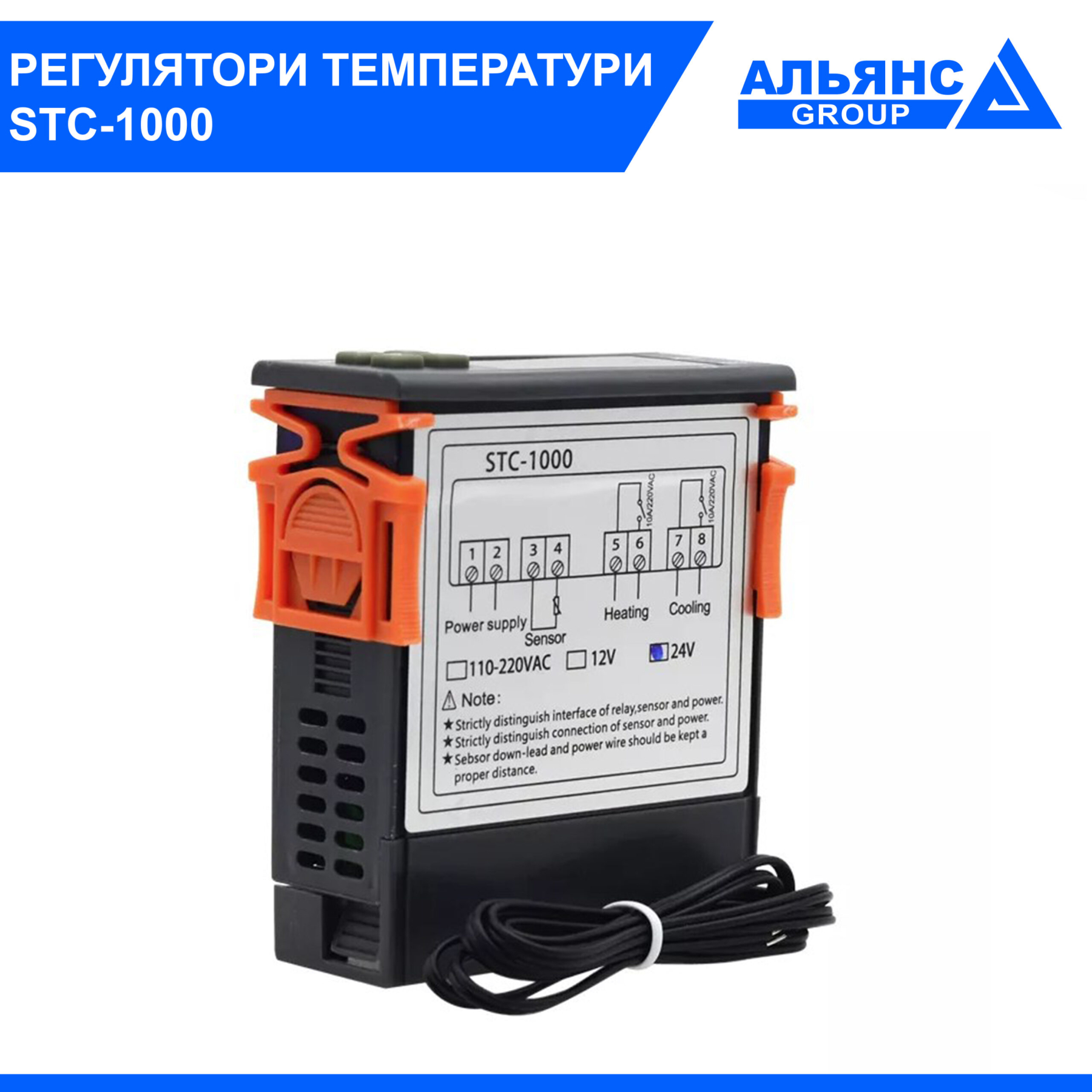

-           Діапазон вимірювання температури: -55 ℃ ~ 120 ℃ -           Точність вимірювання температури: ±1 ℃ (-50 ℃ ~ 70 ℃) -           Напруга живлення: 12VDC -           Датчик: 1 датчик NTC -           Температура робочого середовища для контролера: 0℃~60℃ -           Відносна температура для роботи контролера: 20~85% (без інею) -           Температурна роздільна здатність: 0,1 ℃ -           Споживана потужність контролера становить менш як 3 Вт -           Вихідна потужність реле: 2 реле з незалежним управлінням - охолодження (10A/250VAC), нагрівання (10A/250VAC) -           Розмір передньої панелі: 75*34,5 мм (довжина × ширина) -           Загальні розміри: 75*34,5*85 мм (довжина × ширина × глибина) -           Розмір монтажного отвору: 71*29 мм (довжина × ширина) -           Довжина кабелю датчика: 1 метр (включаючи довжину зонда)

Настроювання та параметри:

F1 — встановлення температури -50 °C ~ 90 °C, за замовчуванням 10 °C; F2 — встановлення порога увімкнення 0,3 °C — 10 °C, за замовчуванням 0,5 °C; F3 — час затримки увімкнення компресора 1 ~ 10 хв, за замовчуванням 3 хв; F4 — калібрування датчика температури від 0 °C до +10 °C, за замовчуванням 0 °C.

Інструкція:

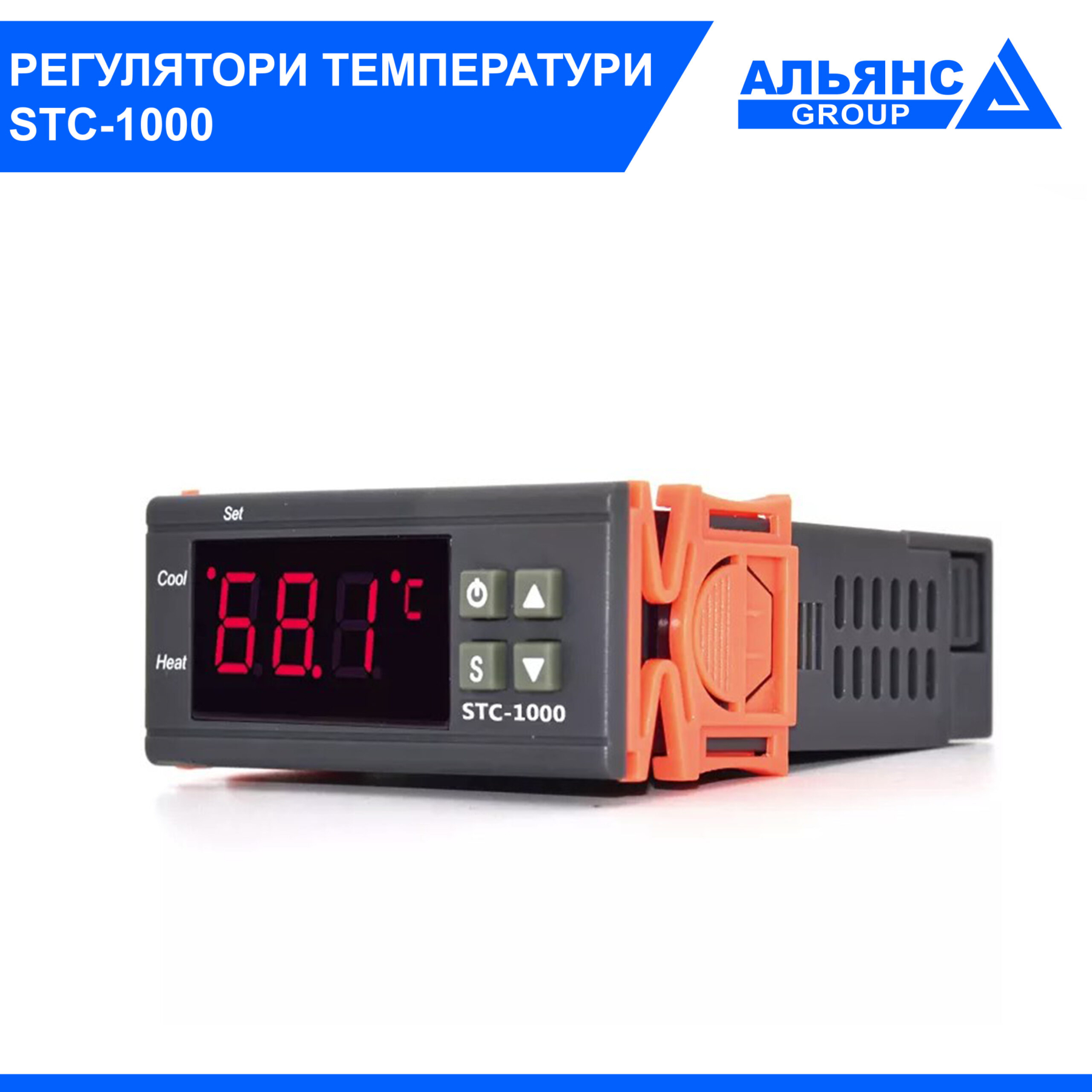

Дисплей відображає два режими роботи: нагрівання та охолодження. Чотири кнопки керування: увімкнення/вимкнення, вхід у режим програмування (S) та дві стрілки вгору та вниз. ·         Увімкнення та вимикання здійснюється шляхом утримування кнопки живлення не менше 3 секунд. Після першого включення термостат показує температуру середовища, в якому знаходиться датчик. ·        Для перегляду температури, на підтримку якої запрограмований контролер треба натиснути "вгору" (Може задаватися в діапазоні від -50 до 99,9 градуса з точністю до однієї десятої. За замовчуванням 10,0 С). ·        Натискання стрілки "вниз" виводить гістерезис на який налаштований контролер (Може задаватися від 0,3 до 10 градусів з точністю до десятих. У заводських налаштуваннях 0,5 градуса). ·        Для входу в режим програмування натискаємо та утримуємо кнопку S не менше 3 секунд, на дисплеї з'явиться F1. ·        Натискаємо кнопку S і утримуємо. На дисплеї з'явиться задана температура. Не відпускаючи кнопку S стрілками "вгору" або "вниз" задаємо необхідну температуру. ·        Відпускаємо кнопку S і натискаємо стрілку "вгору". На дисплеї з'явиться F2. Натискаємо кнопку S і на дисплеї з'явиться задана дельта температури. Утримуючи кнопку S стрілками "вгору" і "вниз" задаємо необхідну дельту. ·        Відпускаємо кнопку S і натискаємо стрілку "вгору". На дисплеї з'явиться F3. Натискаємо кнопку S і на дисплеї з'явиться затримка на увімкнення (За замовчуванням 3 хвилини, діапазон доступних значень від 1 до 10 хвилин). ·        Відпускаємо кнопку S і натискаємо стрілку "вгору". На дисплеї з'явиться F4. Тут можна встановити значення калібрування датчика. (Діапазон значень від -10 до +10 з кроком 0,1. За замовчуванням значення 0). ·        Для виходу з режиму програмування зі збереженням налаштувань короткочасно натискаємо кнопку ввімкнення/вимкнення. ·        Якщо потрібно вийти не зберігаючи налаштування, то контролер сам вийде в робочий режим, якщо не натискати кнопки протягом 30 секунд. ·        Якщо на дисплеї відобразилося Er (помилка), то, натискаєте будь-яку кнопку і тримайте до перезавантаження контролера. Після цього всі параметри скинуться на заводські.
