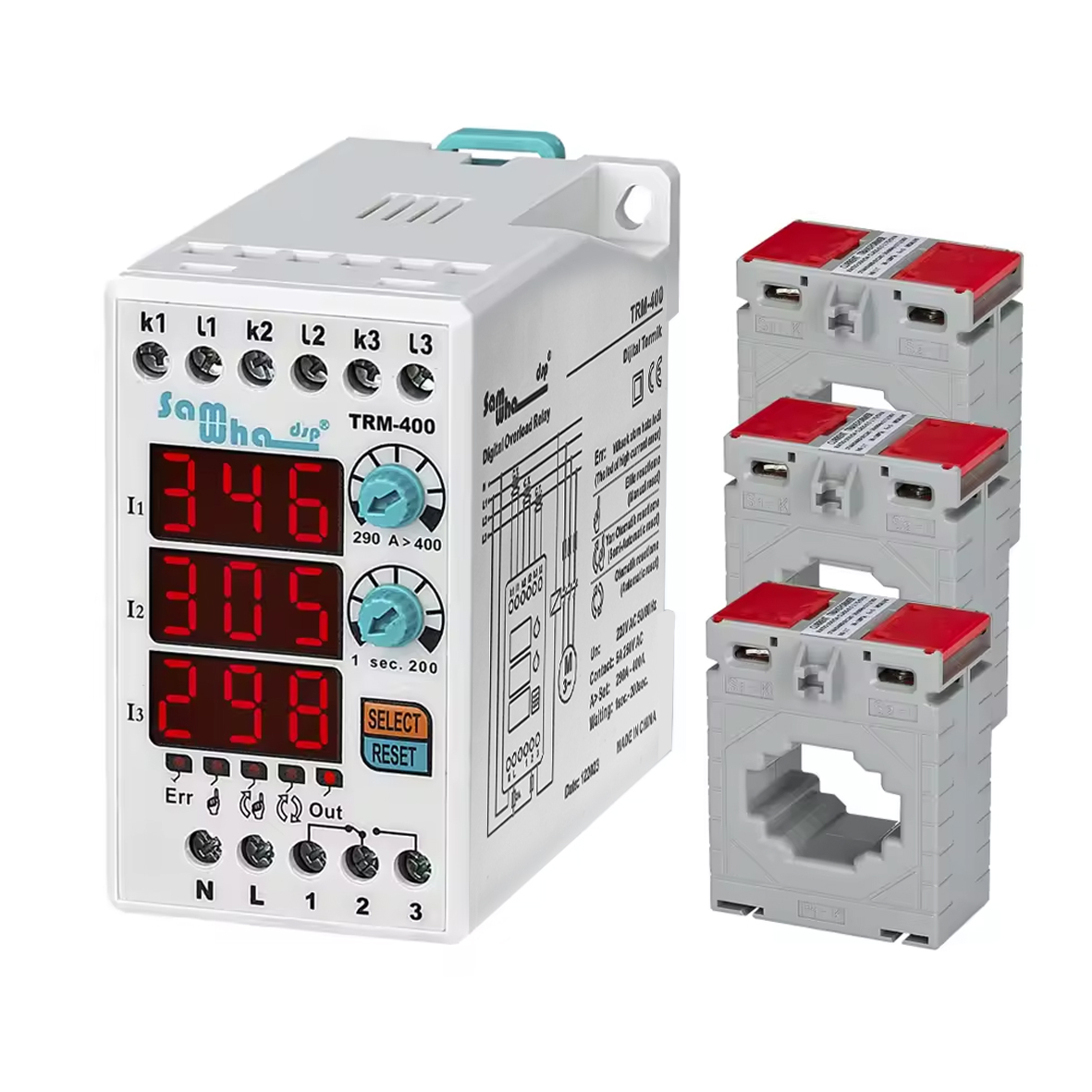

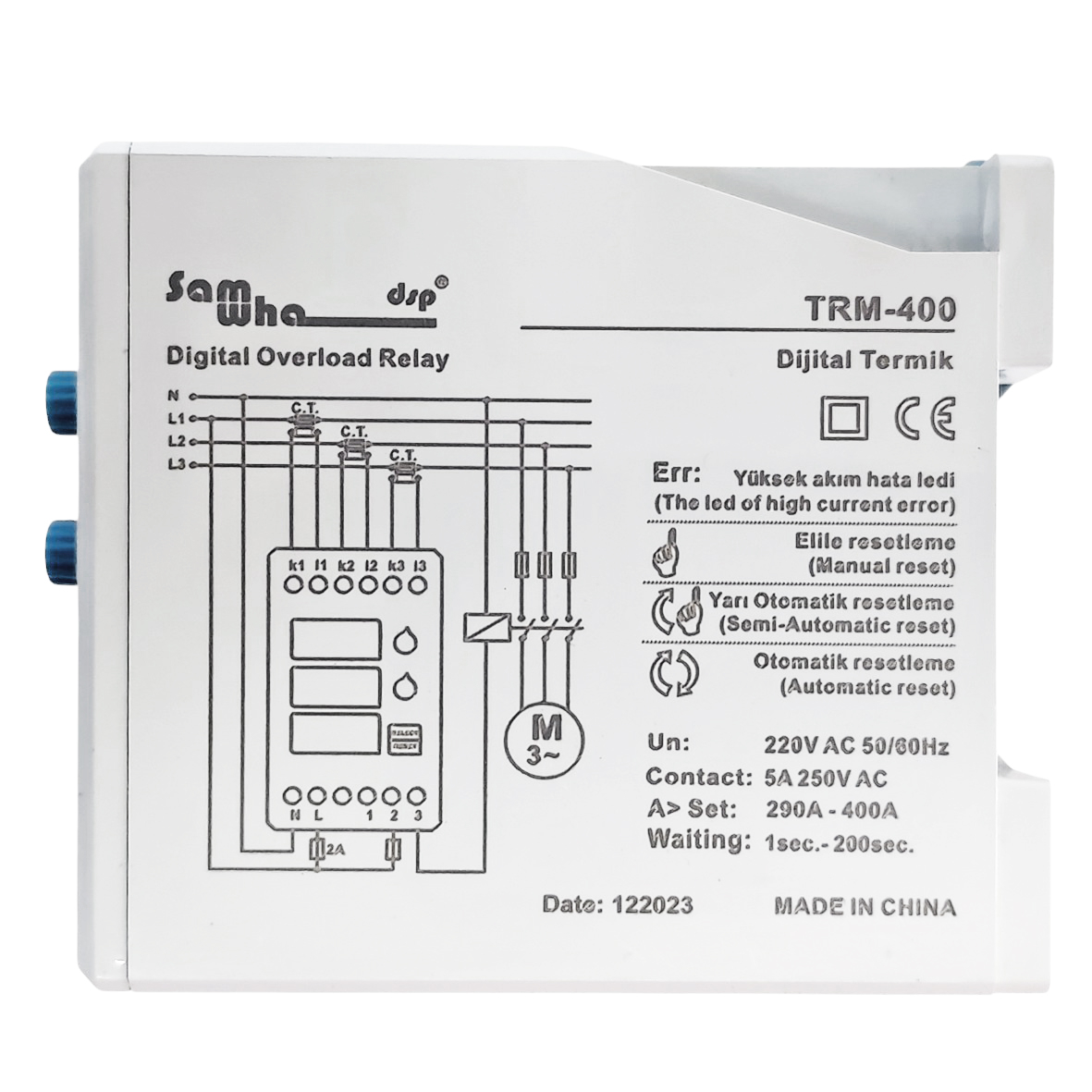

Реле захисту по струму 3 фази TRM-400

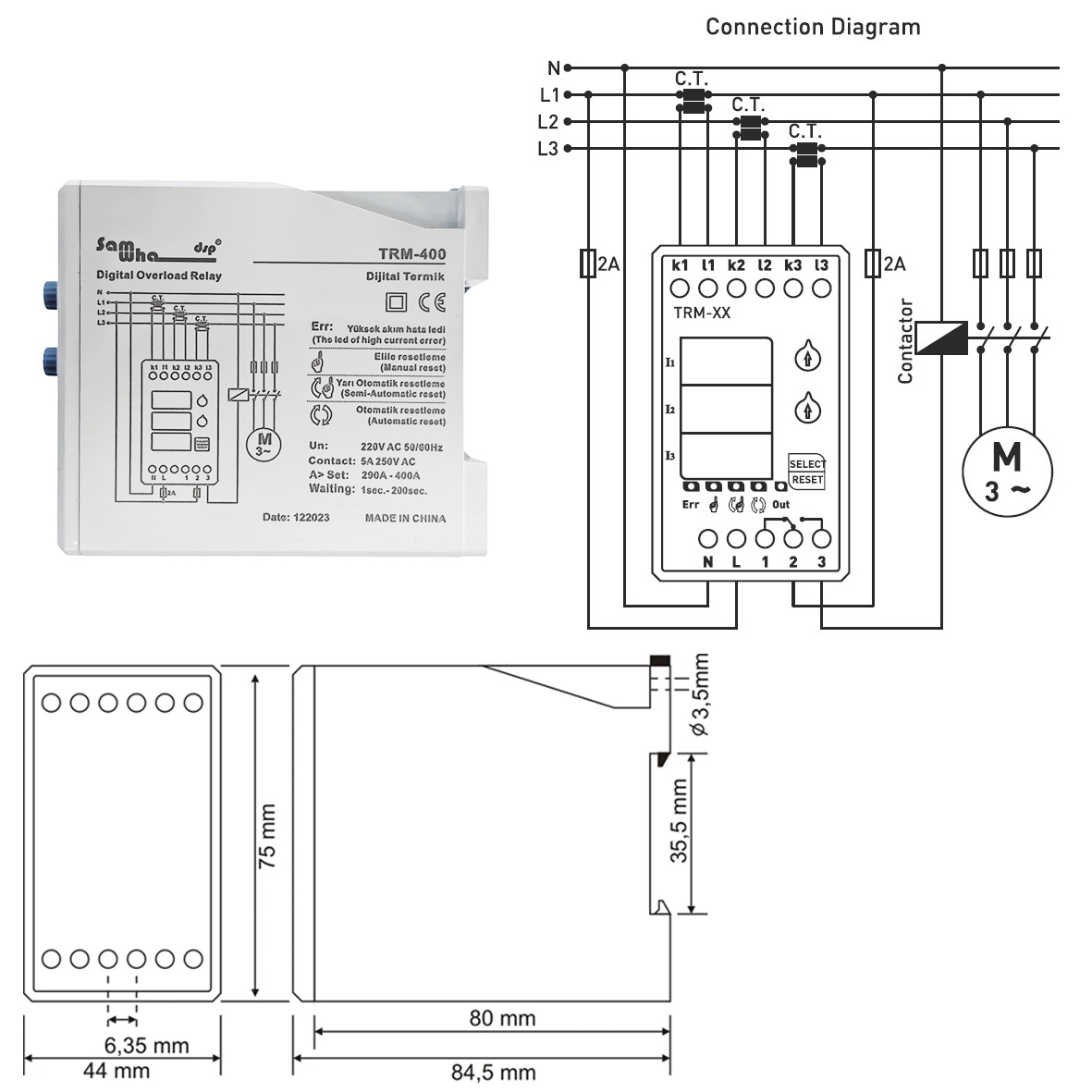

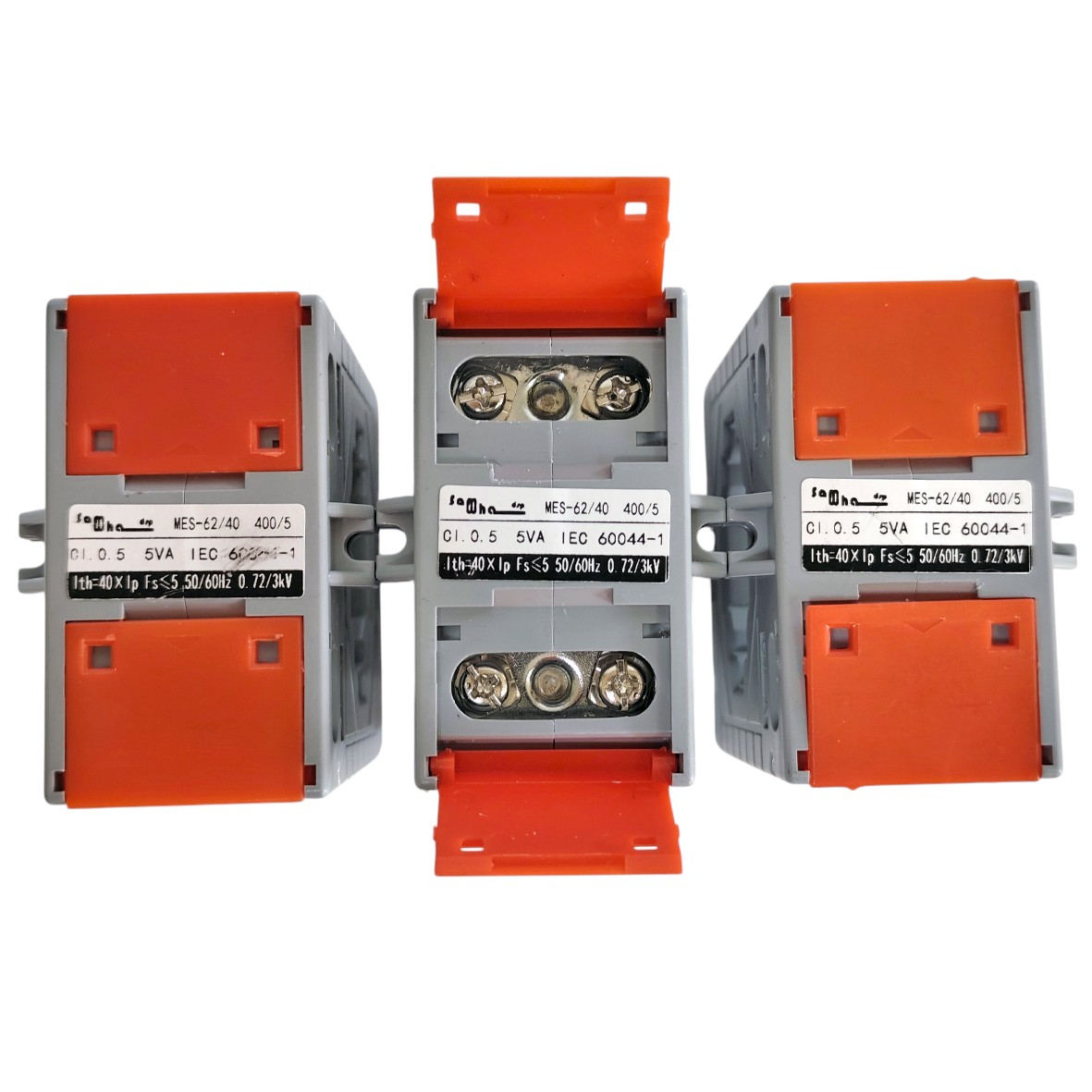

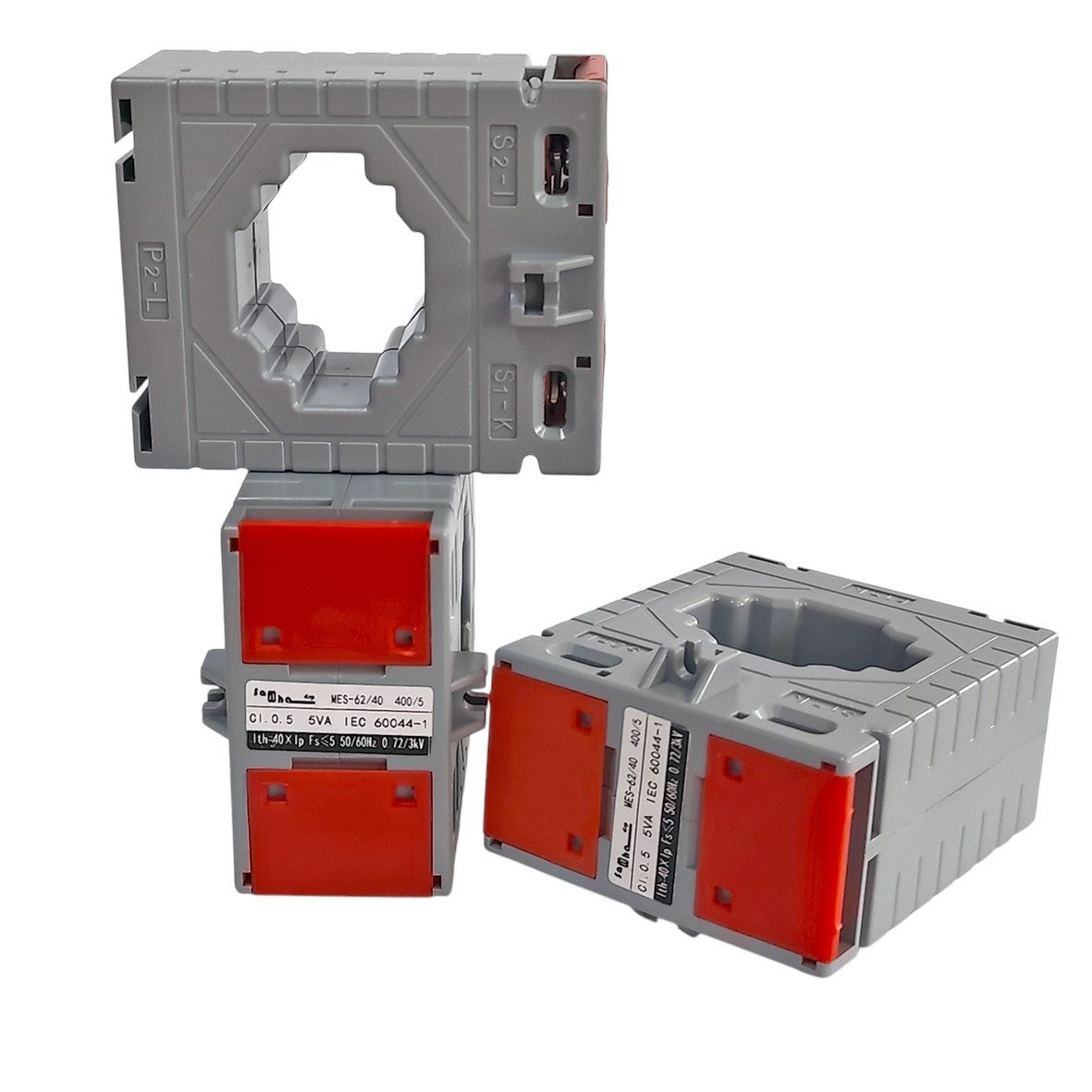

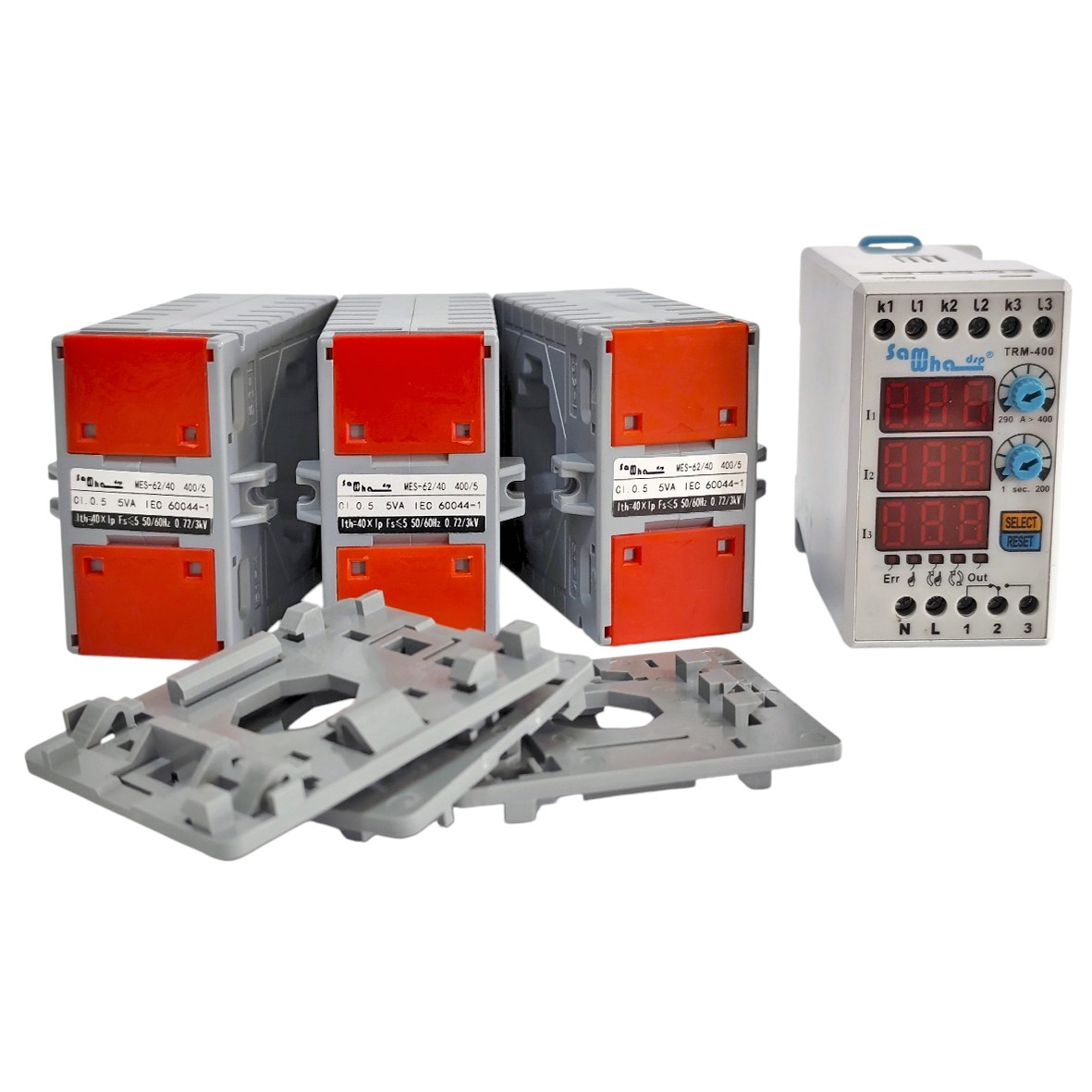

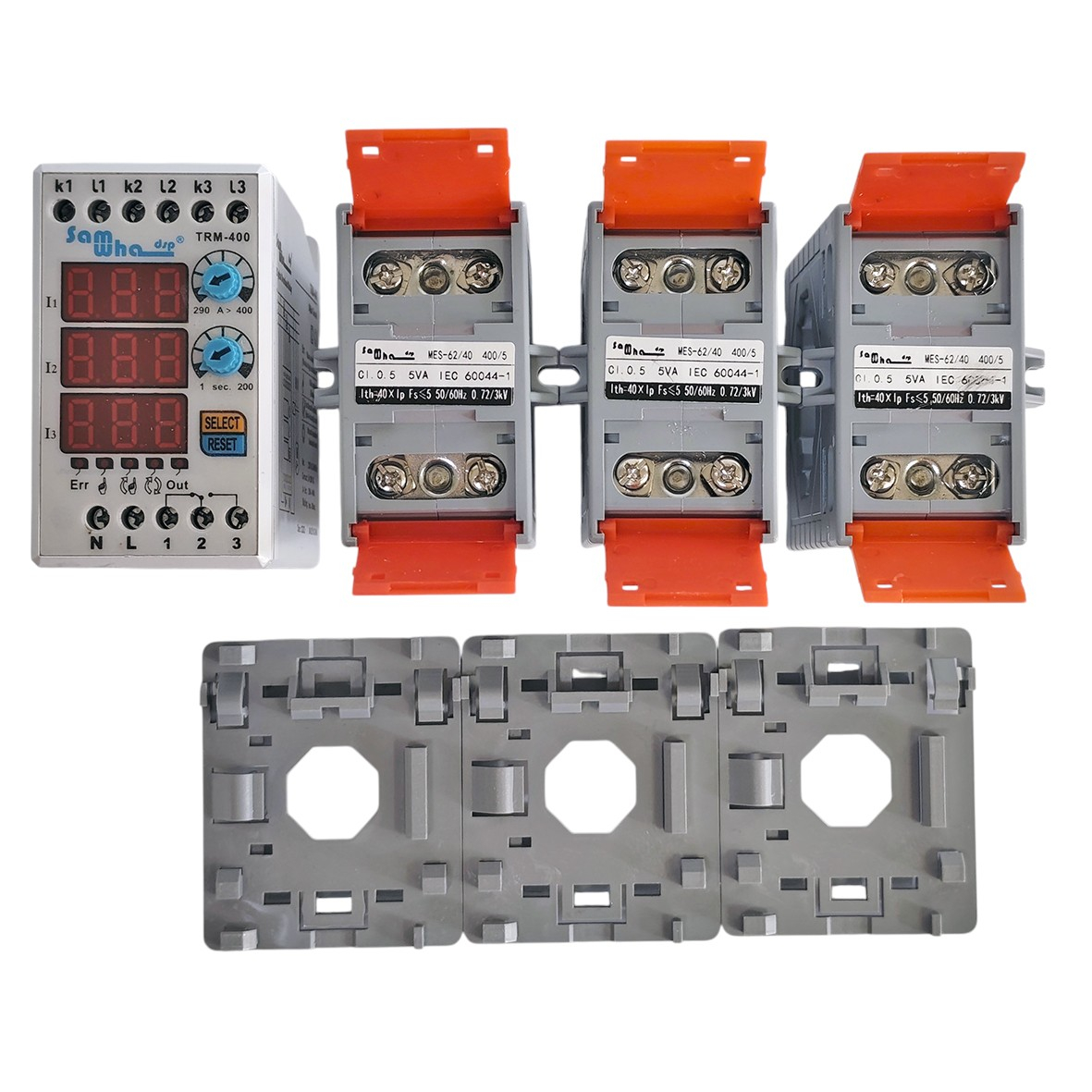

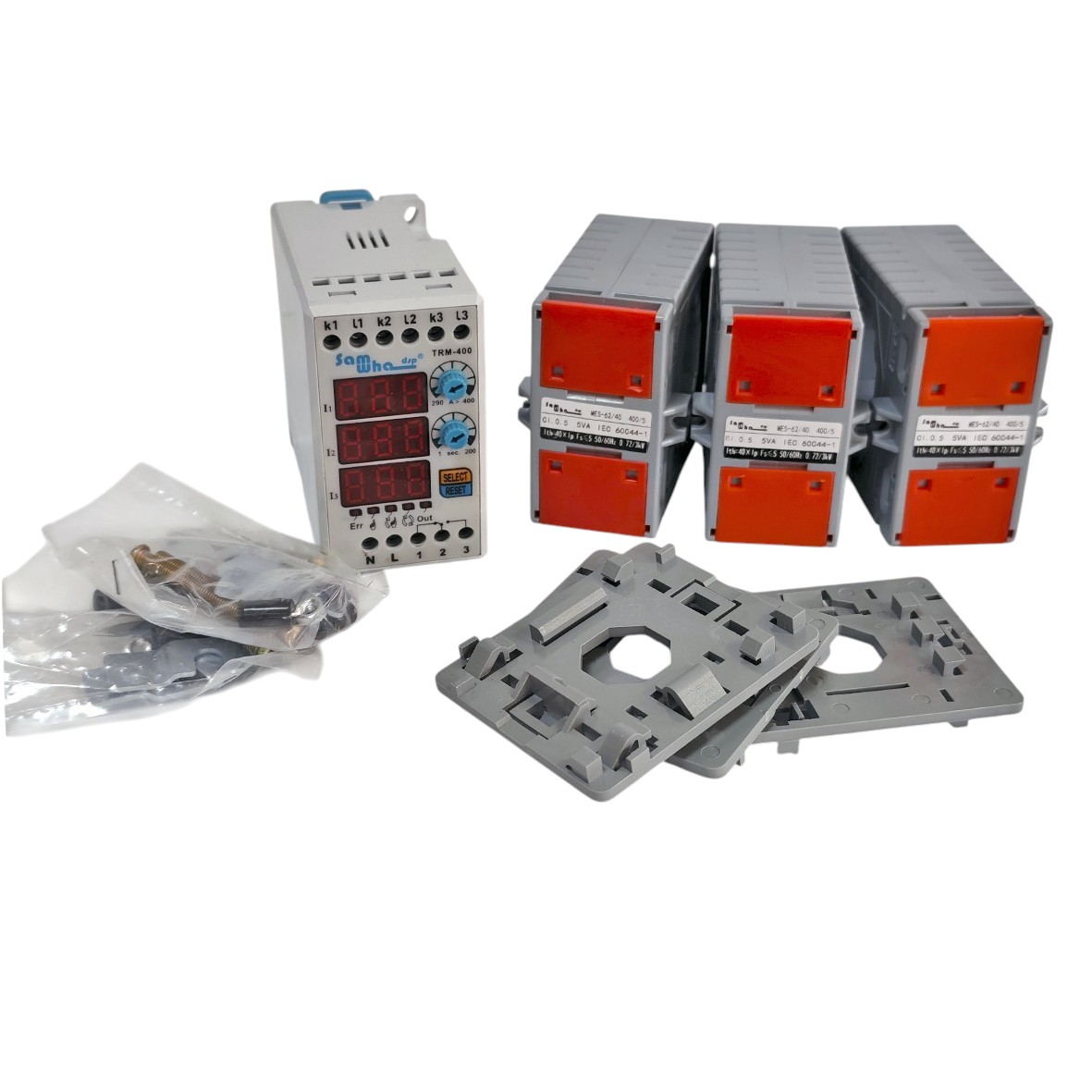

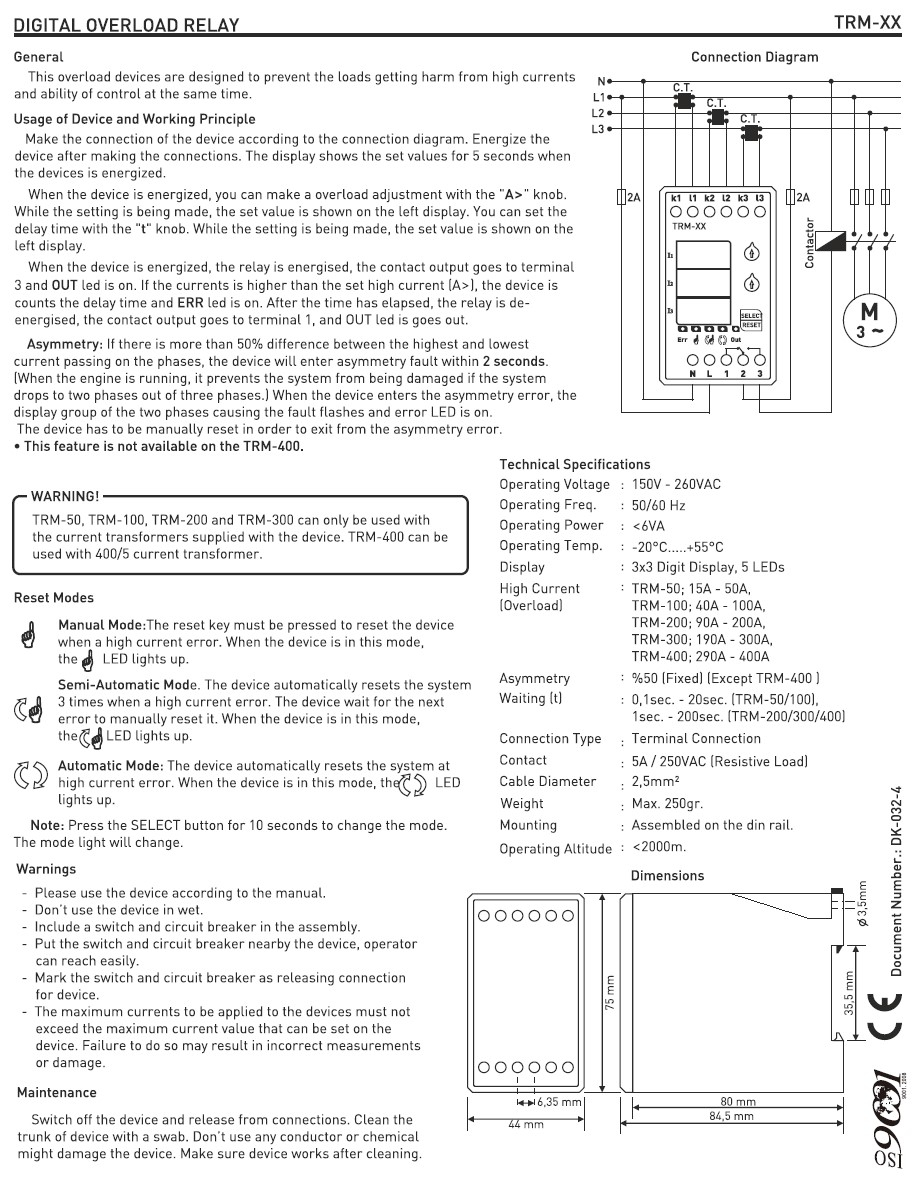

Реле захисту струму використовується для контролю параметрів електросистеми по струму. Реле призначено для запобігання та керування навантаженнями від пошкодження через високий струм, захищає від 50% асиметрії фіксованого струму, має регульований час затримки помилок. Режим роботи реле - автоматичний, напівавтоматичний, ручний, в комплект поставки входять трансформатори струму. На відміну від звичайних запобіжників або автоматичних вимикачів електронне реле захисту струму дозволяє точно задати числові параметри спрацювання по перевищенню струму (задається максимальний струм і час затримки зворотного включення), має числові індикатори поточної сили струму по кожній фазі, дозволяє після спрацювання автоматично повернутися до "робочого" положення, а також задати тимчасові параметри роботи системи. Реле струму має невеликі габарити порівняно з автоматами і легко встановлюється в будь яку систему управління. В реле реалізовано 3 програми повернення в "робочий" режим - РУЧНИЙ, НАПІВАВТОМАТ, АВТОМАТ. Параметри реле: Робоча напруга 150VAC - 260VAC Робоча частота 50/60 Гц Робоча потужність <6ВА Робоча температура -20°C ..... +55°C Цифровий дисплей 3х3-значний дисплей + 5 індикаторів-світлодіодів Діапазон налаштування струму перевантаження : ТРМ-25 0,1А – 25А ТРМ-50 15А - 50А ТРМ-100 40А - 1 ООА ТРМ-200 90А - 200А ТРМ-300 190А - 300А ТРМ-400 290А - 400А Захист по асиметрії фаз 50% фіксований, крім TRM-400 Діапазон регулювання часу очікування (т) : ТРМ-25/50/100 0,1сек. - 20сек. ТРМ-200/300/400 1,0сек. - 200сек. Тип підключення Клемне підключення Контакти 5A/ 250 В змінного струму (резистивне навантаження) Діаметр кабелю 2,5 мм.кв. Вага приблизно 250гр. Розміри цифрового блоку 44мм/75мм/84,5мм (ширина/висота/глибина)
