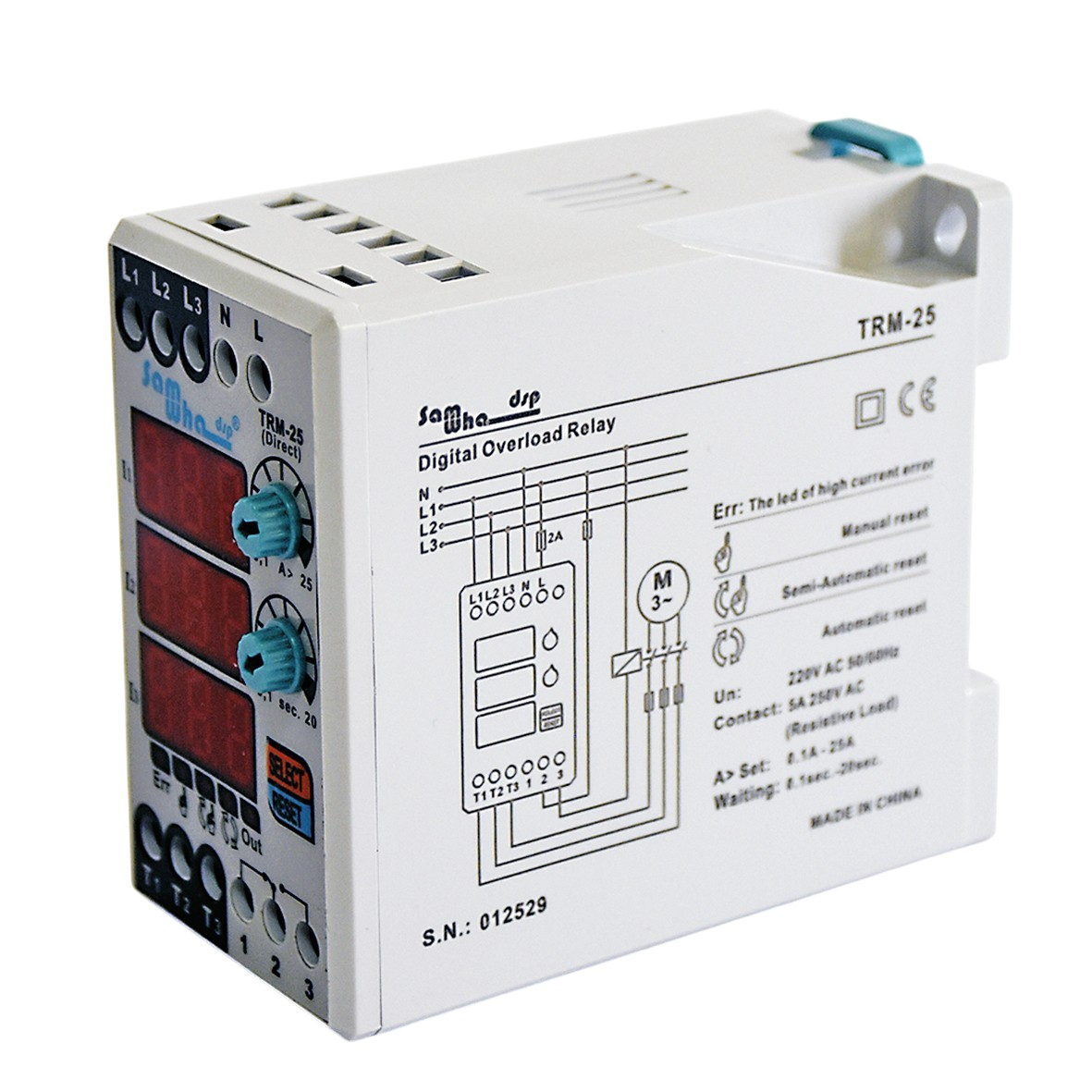

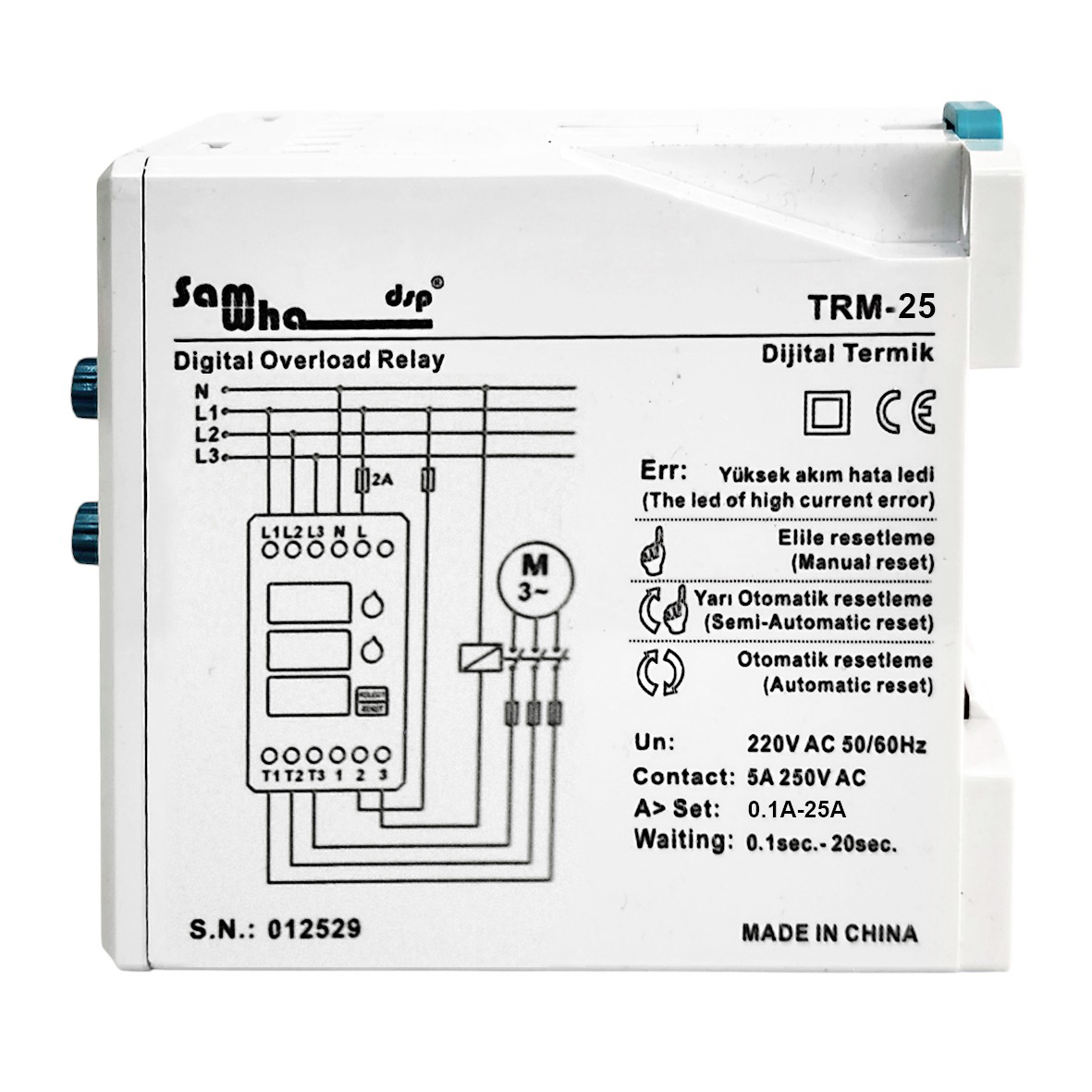

Реле захисту за струмом 3 фази TRM-25
Реле захисту струму використовується для контролю параметрів електросистеми по струму. Реле призначено для запобігання та керування навантаженнями від пошкодження через високий струм, захищає від 50% асиметрії фіксованого струму, має регульований час затримки помилок. Режим роботи реле - автоматичний, напівавтоматичний, ручний, в комплект поставки входять трансформатори струму.
На відміну від звичайних запобіжників або автоматичних вимикачів електронне реле захисту струму дозволяє точно задати числові параметри спрацювання по перевищенню струму (задається максимальний струм і час затримки зворотного включення), має числові індикатори поточної сили струму по кожній фазі, дозволяє після спрацювання автоматично повернутися до "робочого" положення, а також задати тимчасові параметри роботи системи. Реле струму має невеликі габарити порівняно з автоматами і легко встановлюється в будь яку систему управління. В реле реалізовано 3 програми повернення в "робочий" режим - РУЧНИЙ, НАПІВАВТОМАТ, АВТОМАТ.
Параметри реле:
Робоча напруга 150VAC - 260VAC
Робоча частота 50/60 Гц
Робоча потужність <6ВА
Робоча температура -20°C ..... +55°C

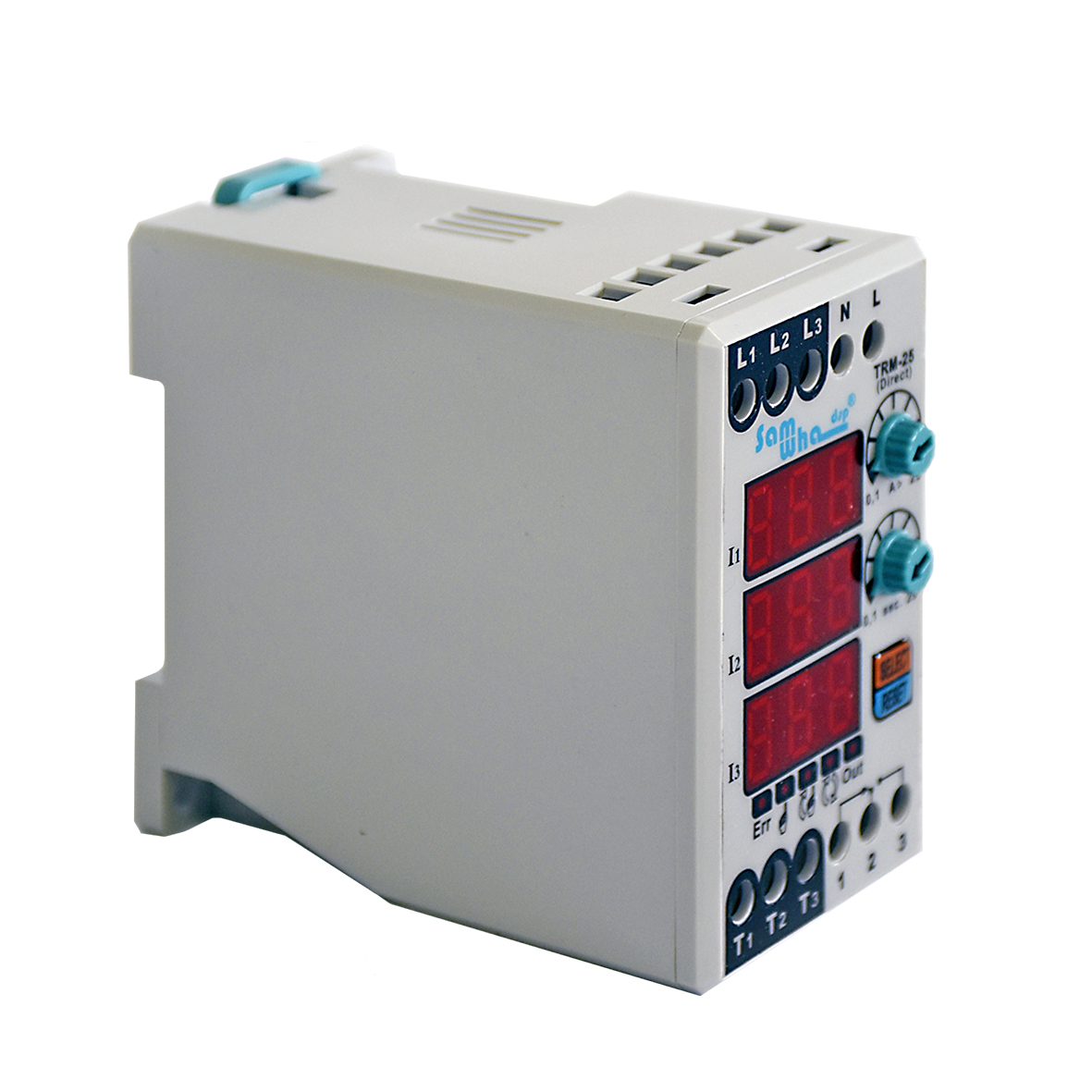

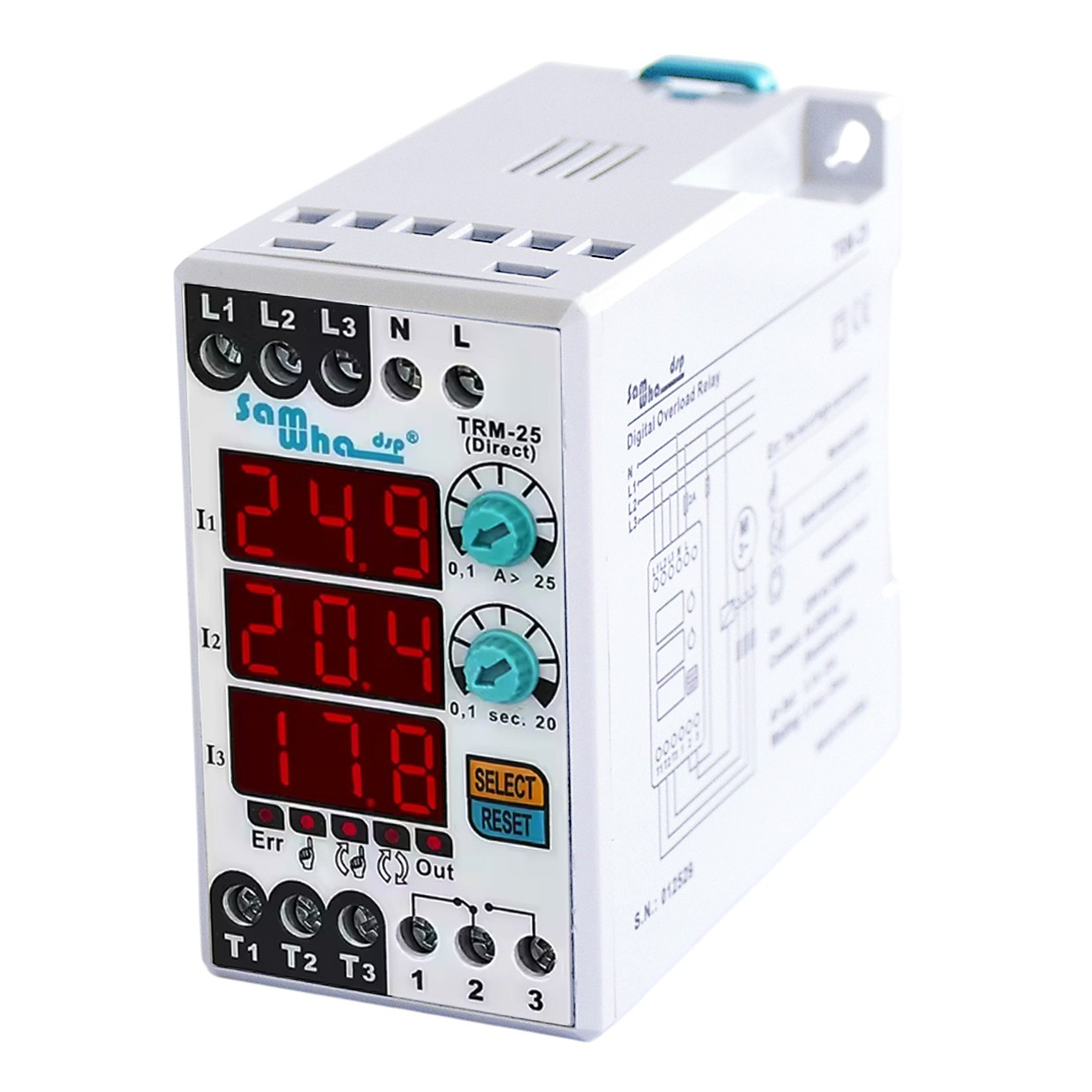

Цифровий дисплей 3х3-значний дисплей + 5 індикаторів-світлодіодів
Діапазон налаштування струму перевантаження :
ТРМ-25 0,1А – 25А
ТРМ-50 15А - 50А
ТРМ-100 40А - 1 ООА
ТРМ-200 90А - 200А
ТРМ-300 190А - 300А
ТРМ-400 290А - 400А
Захист по асиметрії фаз 50% фіксований, крім TRM-400
Діапазон регулювання часу очікування (т) :
ТРМ-25/50/100 0,1сек. - 20сек.
ТРМ-200/300/400 1,0сек. - 200сек.
Тип підключення
Клемне підключення
Контакти 5A/ 250 В змінного струму (резистивне навантаження)
Діаметр кабелю 2,5 мм.кв.
Вага приблизно 250гр.

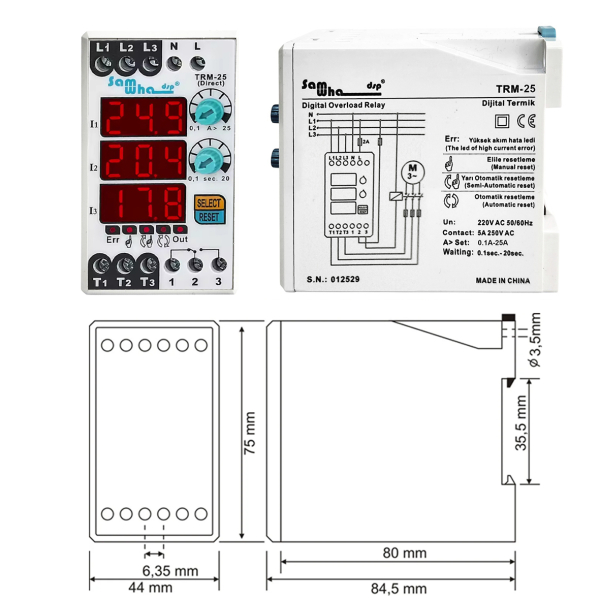

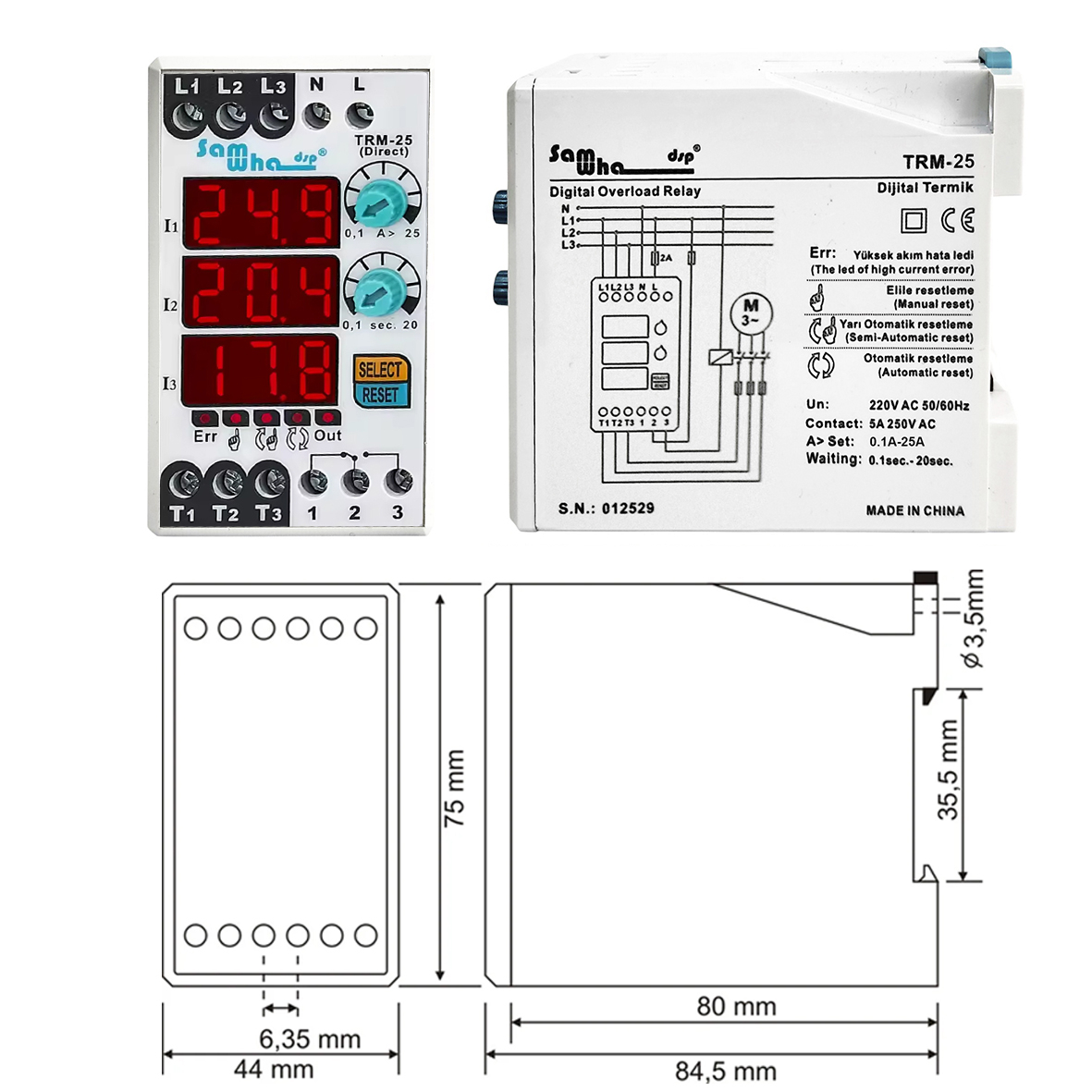

Розміри цифрового блоку 44мм/75мм/84,5мм (ширина/висота/глибина)
