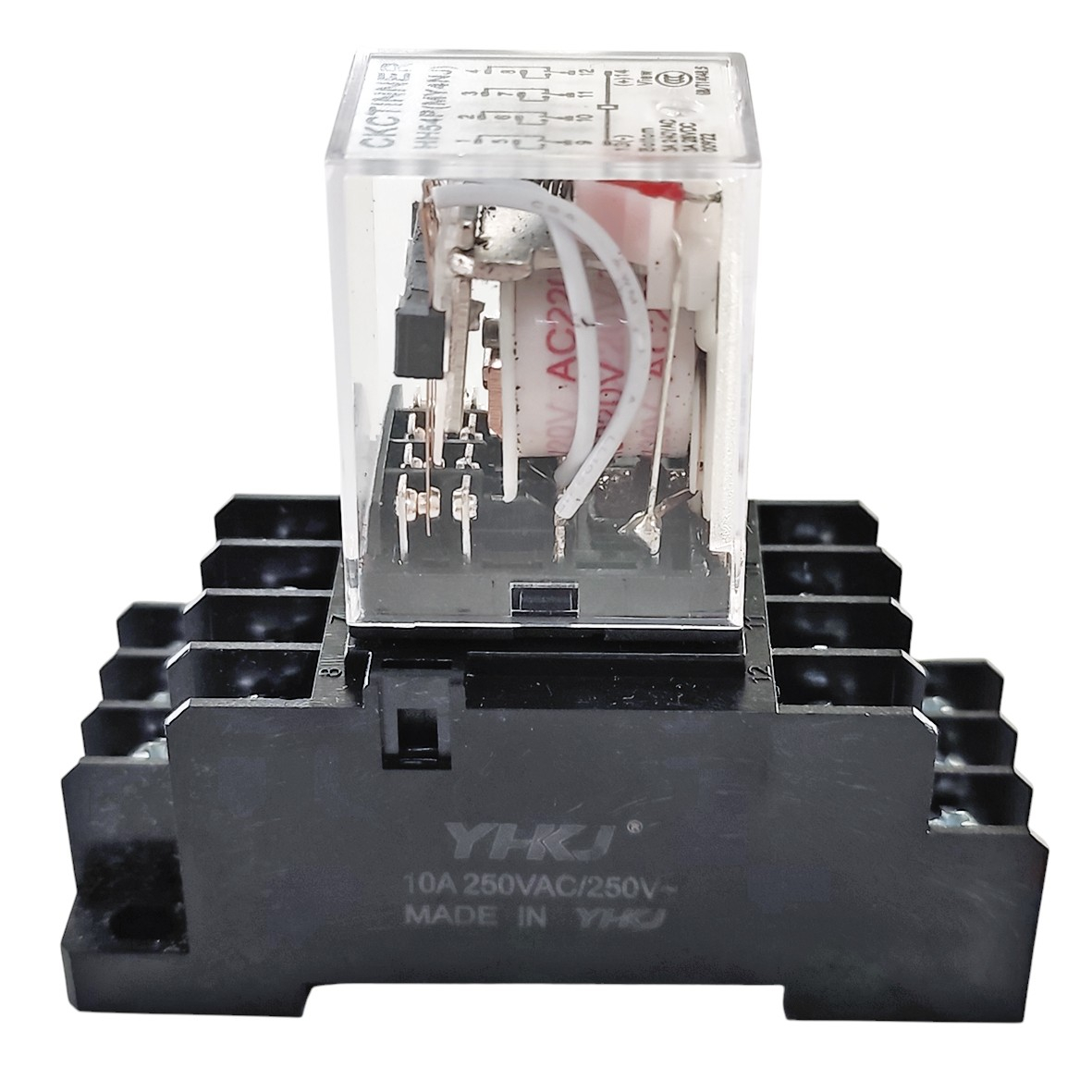

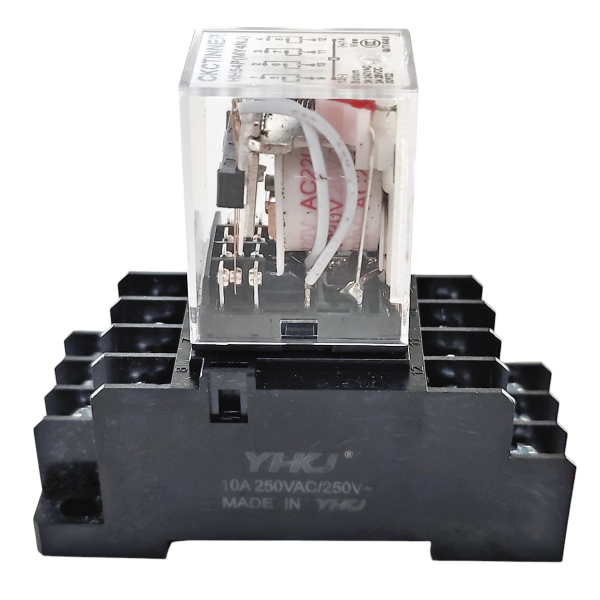

Реле комутації MY4NJ (HH54P) котушка AC220V

Реле комутації MY4NJ (HH54P) призначене для комутації силових ланцюгів виконавчих механізмів, переважно нагрівальних елементів (ТЕН), освітлювальних приладів і малопотужних електродвигунів та інших пристроїв з робочою напругою до 240В змінного та постійного струму і може управлятися сигналами 12V DC / 24V DC / 220V AC. Реле має 4 незалежні групи контактів NO/NC типу. Реле продається разом монтажною контактною колодкою, яка дозволяє встановлювати його як на DIN рейку, так і на будь яку плоску поверхню за допомогою монтажних гвинтів. Принцип дії реле - розмикання/змикання контактів здійснюється при подаванні в обмотку котушки пристрою електроструму. Породжене струмом електромагнітне поле переміщує якір реле. Останній механічним способом пов'язаний з контактами, які замикають або розмикають електроланцюги контактних груп. Параметри реле: номінальний робочий струм: 3 А комутована напруга: 0 - 240 В AC/DC вбудований світлодіод – індикатор комутації кількість силових контактів комутації: 4 контакти NO/NC керуюча напруга: 12V DC / 24V DC / 220V AC напруга ізоляції котушка-контакти: 1000 В розмір реле: 21.5 х 27.5 х 36 мм розмір колодки: 29.5 х 76 х 30.5 мм тип встановлення: DIN-рейка / на поверхню за допомогою гвинтів

Найменування

Реле комутації MY4NJ котушка AC220V, контакти 4NO/NC, 10A 240V

Реле комутації MY4NJ, котушка DC12V, контакти 4NO/NC, 10A 240V

Реле комутації MY4NJ, котушка DC24V, контакти 4NO/NC, 10A 240V
