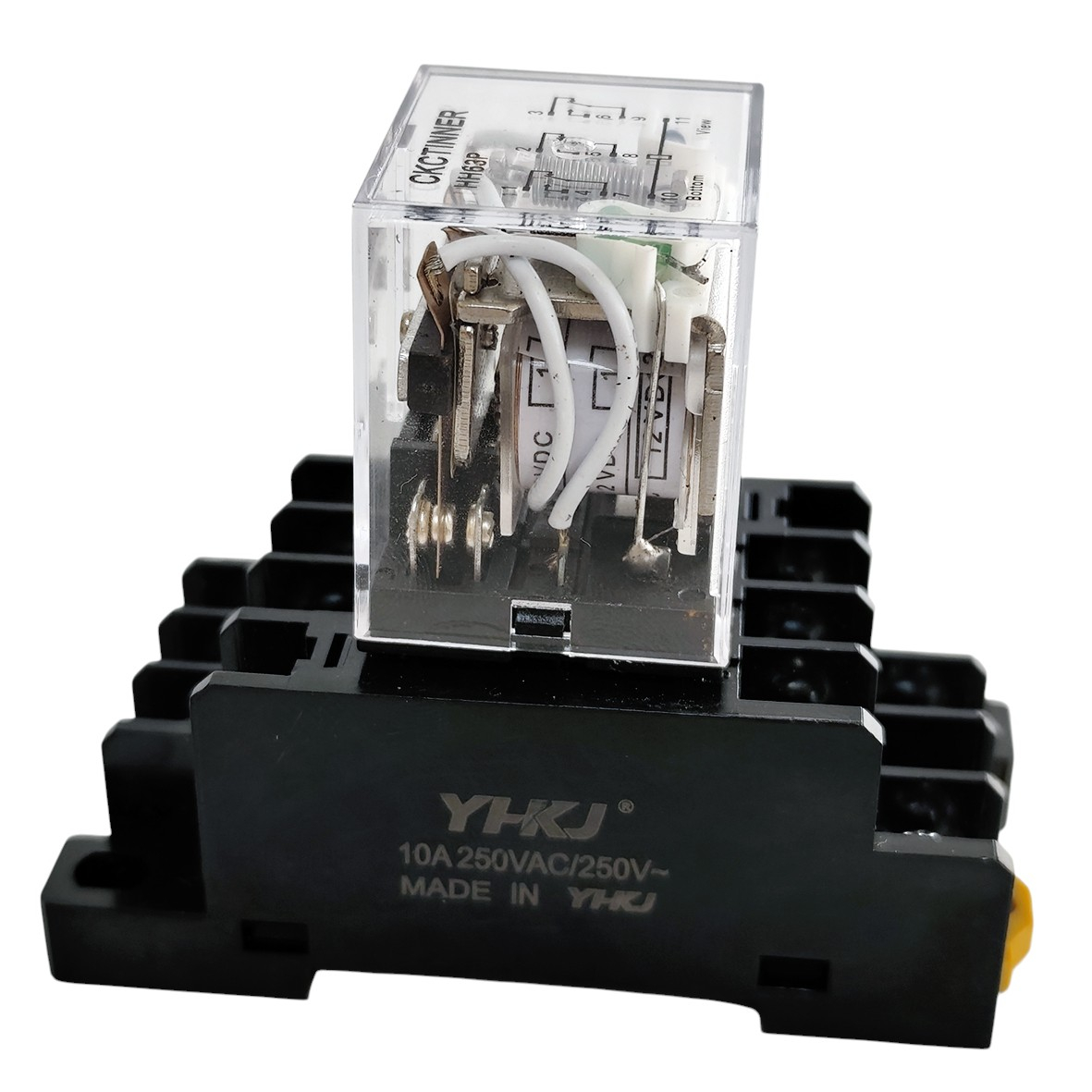

Реле комутації LY3NJ (HH63P) котушка DC12V

Реле комутації LY3NJ (HH63P) призначене для комутації силових ланцюгів виконавчих механізмів, переважно нагрівальних елементів (ТЕН), освітлювальних приладів і малопотужних електродвигунів та інших пристроїв з робочою напругою до 240В змінного та постійного струму і може управлятися сигналами 12V DC / 24V DC / 220V AC. Реле має 3 незалежні групи контактів NO/NC типу. Реле продається разом монтажною контактною колодкою, яка дозволяє встановлювати його як на DIN рейку, так і на будь яку плоску поверхню за допомогою монтажних гвинтів. Принцип дії реле - розмикання/змикання контактів здійснюється при подаванні в обмотку котушки пристрою електроструму. Породжене струмом електромагнітне поле переміщує якір реле. Останній механічним способом пов'язаний з контактами, які замикають або розмикають електроланцюги контактних груп. Параметри реле: номінальний робочий струм: 10 А комутована напруга: 0 - 240 В AC/DC кількість силових контактів комутації: 3 контакти NO/NC вбудований світлодіод – індикатор комутації керуюча напруга: 12V DC / 24V DC / 220V AC напруга ізоляції котушка-контакти: 1000 В розмір реле: 27 х 30.5 х 35 мм розмір колодки: 37 х 74 х 30.5 мм тип встановлення: DIN-рейка / на поверхню за допомогою гвинтів
