Прогресивний розподільник MVB2 з електроконтактним індикатором та зв.клапаном
В наявності
Артикул:
78165
Опис
Прогресивний розподільник мастила MVB2 з електроконтактним індикатором використовується в централізованих системах мащення (зазвичай у промисловому або транспортному обладнанні) для дозованої та гарантованої послідовної подачі мастила до кількох точок.

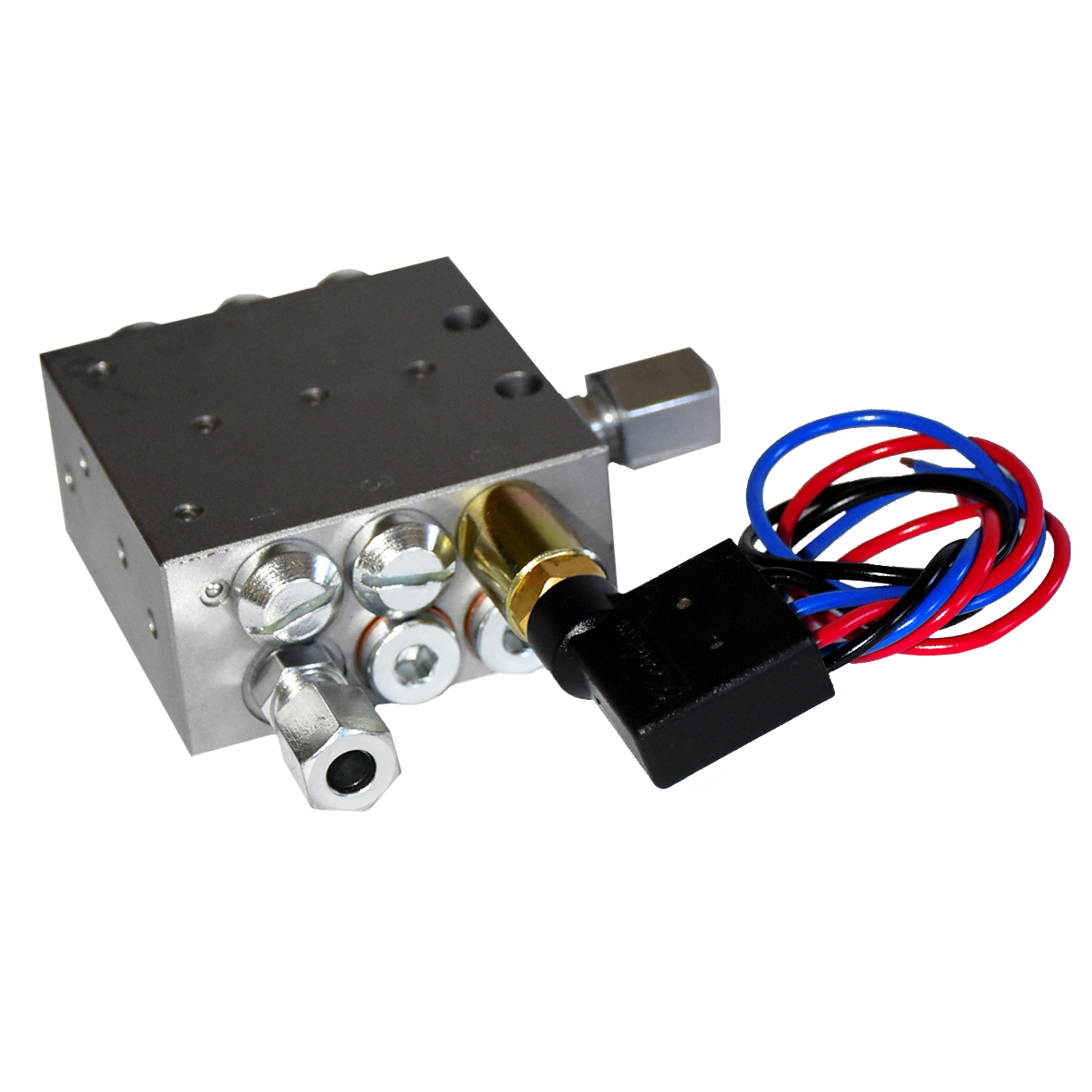

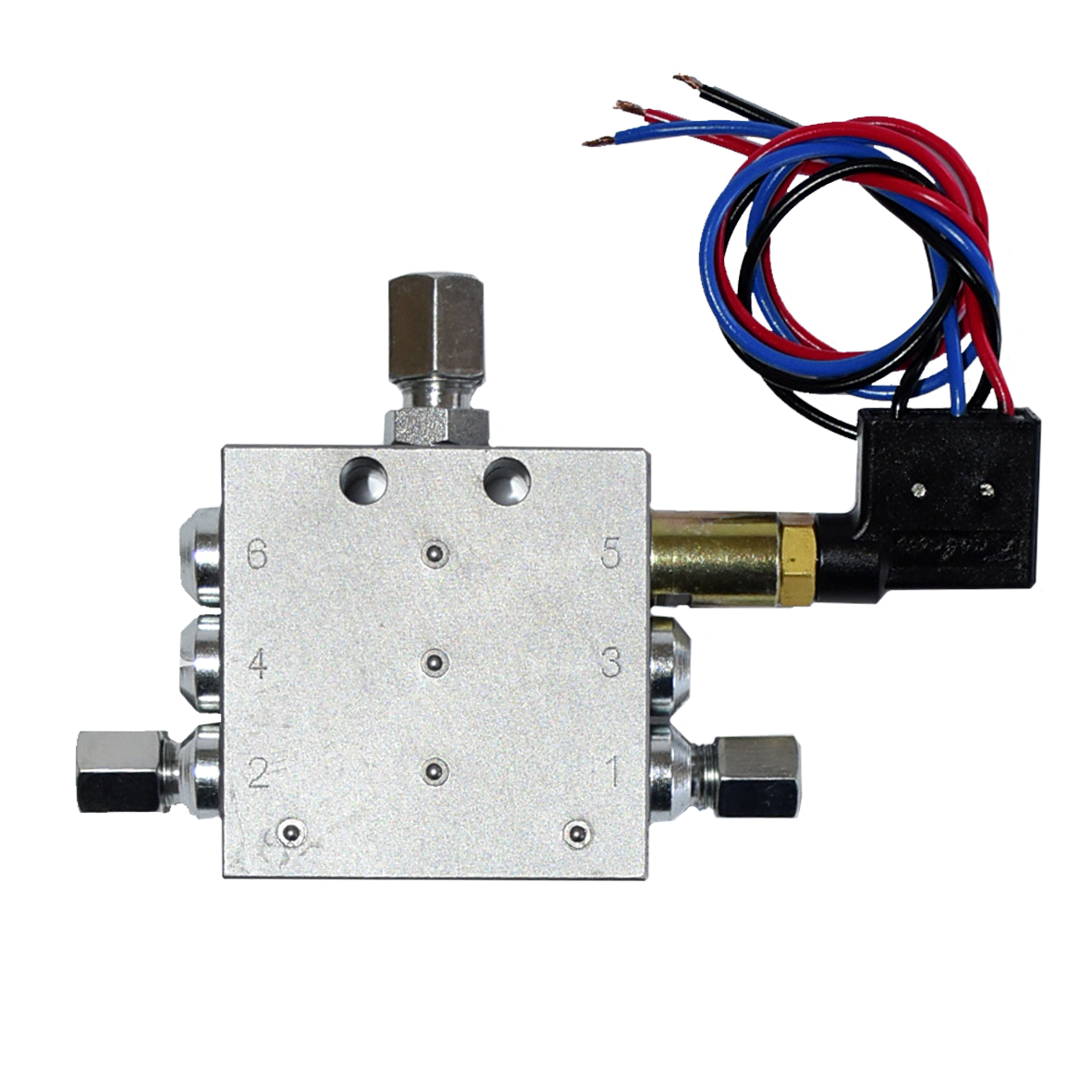

- Корпус розподільника (чорний або оцинкований блок) містить поршні, що послідовно подають мастило.
- Вихідні порти (бічні штуцери) — підключаються до мастильних ліній.
- Електроконтактний індикатор (чорний датчик із дротами) — фіксує робочі цикли поршнів і може передавати сигнал на контролер або PLC, щоб відстежувати справність подачі мастила.
- Проводи (синій, червоний, чорний) — підключаються до системи керування.
- Мастило подається під тиском від насосної станції у вхідний отвір розподільника.
- Усередині розподільника є ряд послідовно з’єднаних поршнів.
- Кожен поршень подає певну дозу мастила до свого вихідного отвору.
- Рух поршнів взаємозалежний, тобто поки один не завершить хід — наступний не почне.
- Після завершення одного повного циклу кожен вихід гарантовано отримає свою порцію мастила.
- У разі, якщо будь який вихід розподільника буде перекритим (наприклад точка, куди подається мастило заб’ється) – поршень розподільника не зможе завершити свій хід, цикл роботи розподільника на цій точці зупиниться, а на насосній станції формується надлишковий тиск, що відкриває перепускний клапан та сигналізує аварію системи.
- Унікальною особливістю прогресивних розподільників є те, що при зупинці певного поршня розподільника в будь якій точці змащування - після відновленні роботи розподільника (подачі мастила під тиском в розподільник), змащування наступної точки або завершення змащення поточної почнеться саме з цієї точки. Це гарантує, що незалежно від моментів вмикання/вимикання насосу подачі мастила в розподільник, кожна точка змащування, приєднана до виходу розподільника, гарантовано отримає буде отримувати свою порцію мастила протягом всього процесу роботи.
- Встановлений на одному з кінцевих поршнів.
- Містить мікроперемикач (контакти: COM, NO, NC).
- Коли поршень доходить до крайнього положення, індикатор замикає або розмикає контакт, що:
- подає сигнал контролеру (PLC) або до системи моніторингу,
- підтверджує успішне завершення циклу змащення,
- дозволяє виявляти несправності (якщо сигнал не приходить — мастило не подається або є засмічення).
- COM (чорний провід) — спільний контакт
- NO (червоний провід) — нормально розімкнутий
- NC (синій провід) — нормально замкнутий
- Точна й рівномірна подача мастила до всіх точок.
- Можливість контролю кожного циклу через електроконтактний індикатор.
- Простота у монтажі та обслуговуванні.
- Підходить для важких умов роботи (промисловість, гірниче обладнання, транспорт).
