Прогресивний розподільник JPQ6 з електроконтактним індикатором

Прогресивний розподільник мастила JPQ6 з електроконтактним індикатором використовується в централізованих системах мащення (зазвичай у промисловому або транспортному обладнанні) для дозованої та гарантованої послідовної подачі мастила до кількох точок.

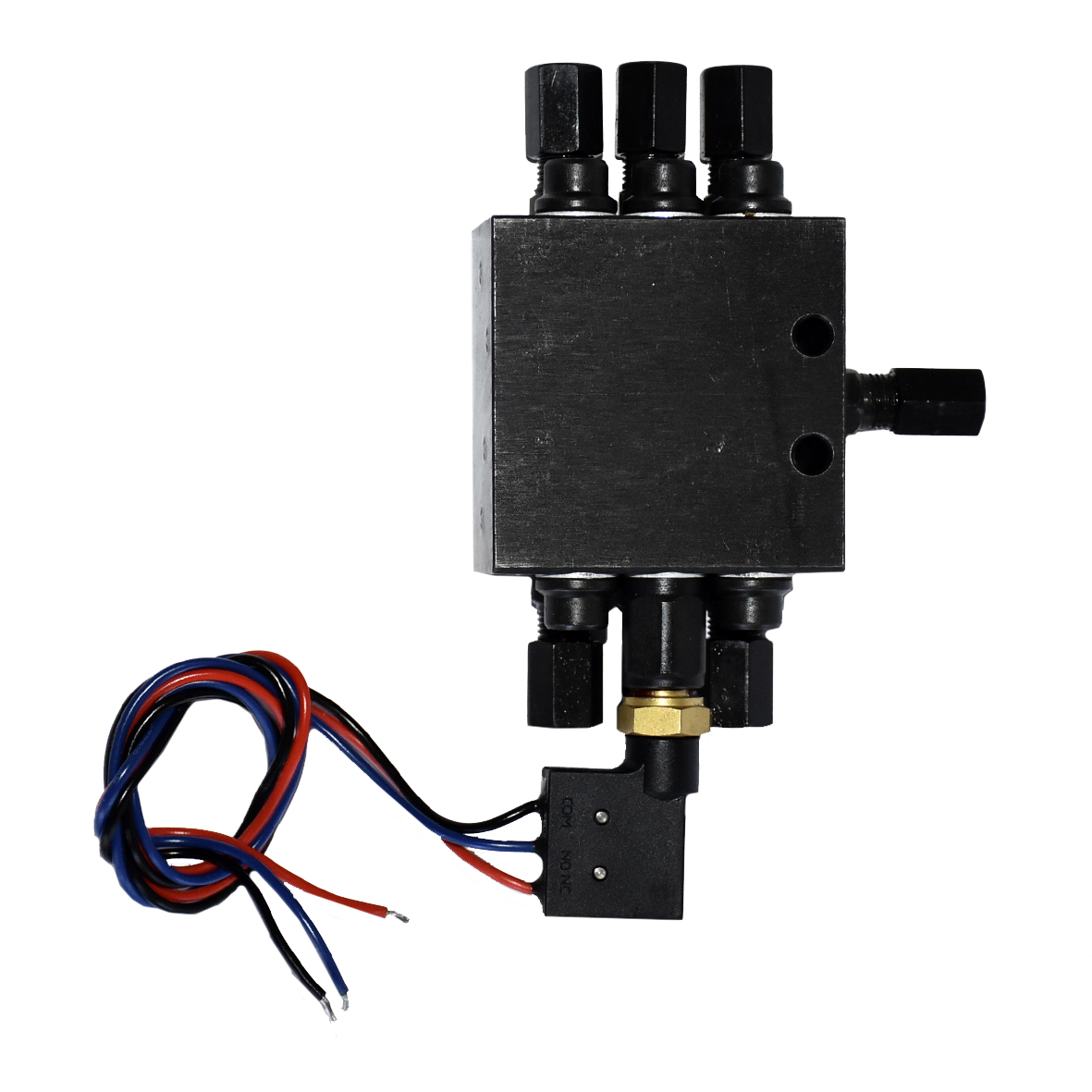

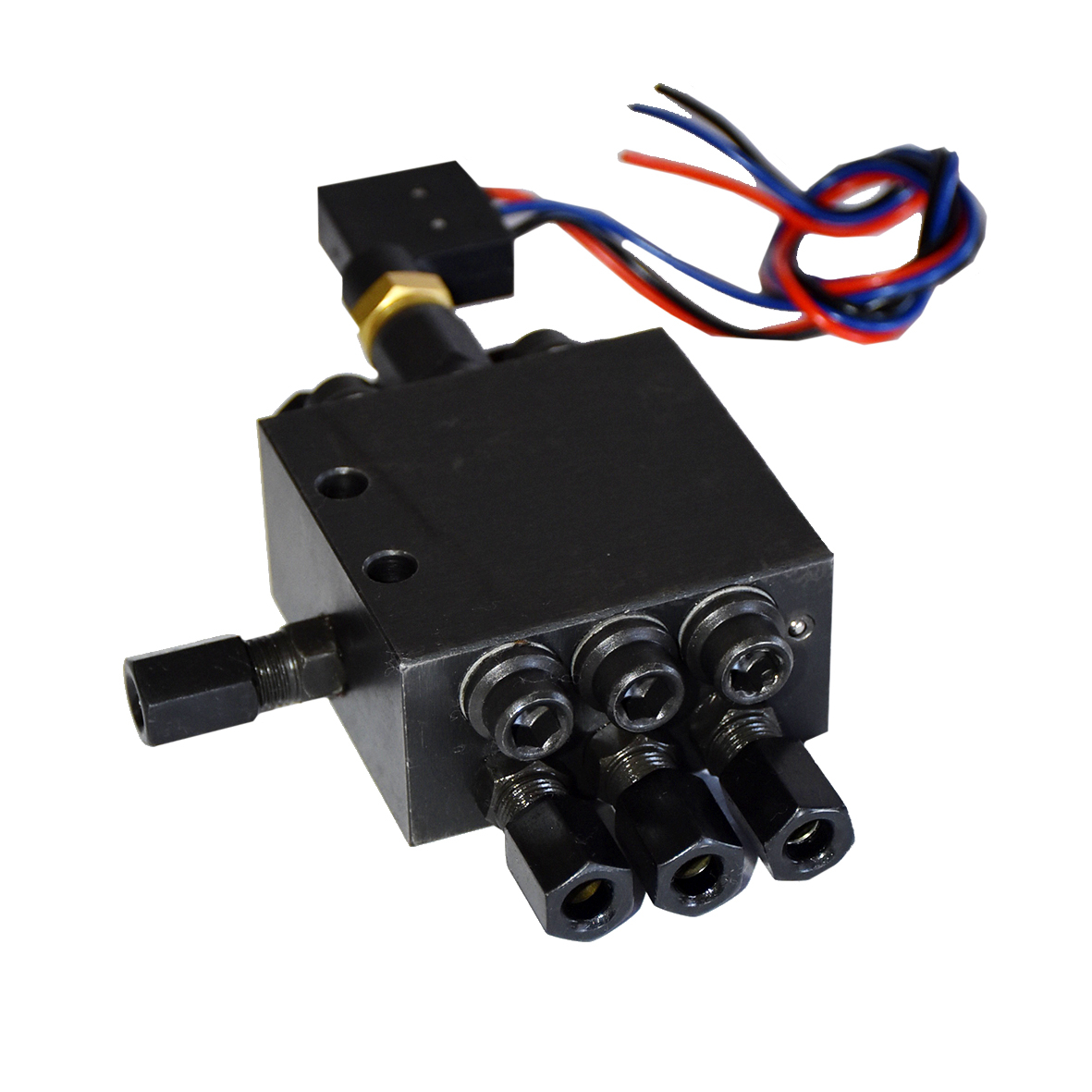

• Корпус розподільника (чорний або оцинкований блок) містить поршні, що послідовно подають мастило.
• Вихідні порти (бічні штуцери) — підключаються до мастильних ліній.
• Електроконтактний індикатор (чорний датчик із дротами) — фіксує робочі цикли поршнів і може передавати сигнал на контролер або PLC, щоб відстежувати справність подачі мастила.
• Проводи (синій, червоний, чорний) — підключаються до системи керування.

Розподільник JPQ — це елемент централізованої системи мащення, який дозує і подає мастило (зазвичай густе, типу NLGI 000–2) з одного основного потоку до кількох точок змащення — наприклад, у підшипники, вали, шарніри тощо. Принцип роботи:

1. Мастило подається під тиском від насосної станції у вхідний отвір розподільника.
2. Усередині розподільника є ряд послідовно з’єднаних поршнів.

• Кожен поршень подає певну дозу мастила до свого вихідного отвору.
• Рух поршнів взаємозалежний, тобто поки один не завершить хід — наступний не почне.

Це дозволяє точно і послідовно  дозувати мастило в кожну точку.

3. Після завершення одного повного циклу кожен вихід гарантовано отримає свою порцію мастила.
4. У разі, якщо будь який вихід розподільника буде перекритим (наприклад точка, куди подається мастило заб’ється) – поршень розподільника не зможе завершити свій хід, цикл роботи розподільника на цій точці зупиниться, а на насосній станції формується надлишковий тиск, що відкриває перепускний клапан та сигналізує аварію системи.
5. Унікальною особливістю прогресивних розподільників є те, що при зупинці певного поршня розподільника в будь якій точці змащування - після відновленні роботи розподільника (подачі мастила під тиском в розподільник), змащування наступної точки або завершення змащення поточної почнеться саме з цієї точки. Це гарантує, що незалежно від моментів вмикання/вимикання насосу подачі мастила в розподільник, кожна точка змащування, приєднана до виходу розподільника, гарантовано отримає буде отримувати свою порцію мастила протягом всього процесу роботи.

Електроконтактний індикатор

• Встановлений на одному з кінцевих поршнів.
• Містить мікроперемикач (контакти: COM, NO, NC).
• Коли поршень доходить до крайнього положення, індикатор замикає або розмикає контакт, що:
• подає сигнал контролеру (PLC) або до системи моніторингу,
• підтверджує успішне завершення циклу змащення,
• дозволяє виявляти несправності (якщо сигнал не приходить — мастило не подається або є засмічення).

Схема підключення індикатора:

• COM (чорний провід) — спільний контакт
• NO (червоний провід) — нормально розімкнутий
• NC (синій провід) — нормально замкнутий

Це дає змогу обрати логіку спрацьовування залежно від системи керування. Переваги JPQ6:

• Точна й рівномірна подача мастила до всіх точок.
• Можливість контролю кожного циклу через електроконтактний індикатор.
• Простота у монтажі та обслуговуванні.
• Підходить для важких умов роботи (промисловість, гірниче обладнання, транспорт).
