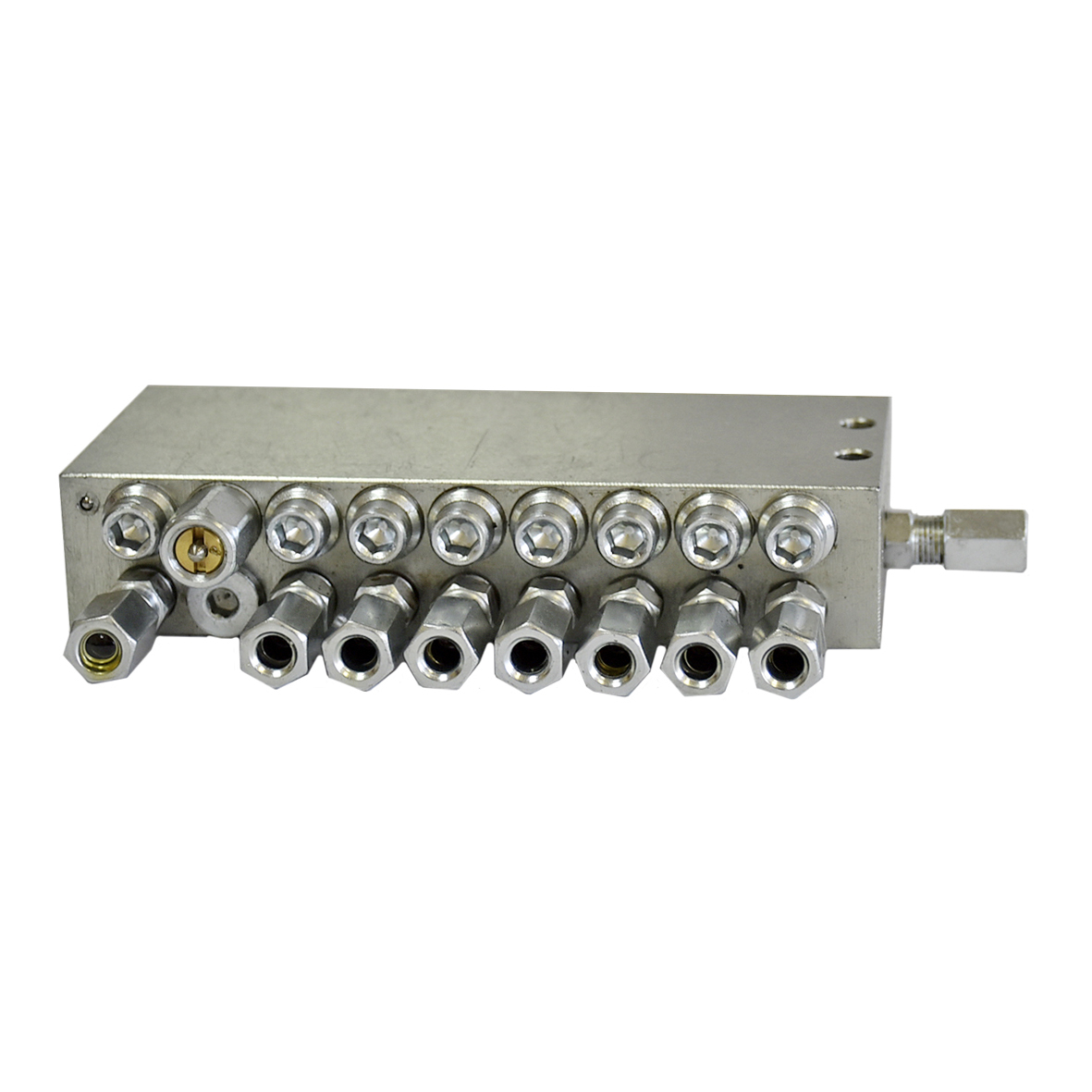

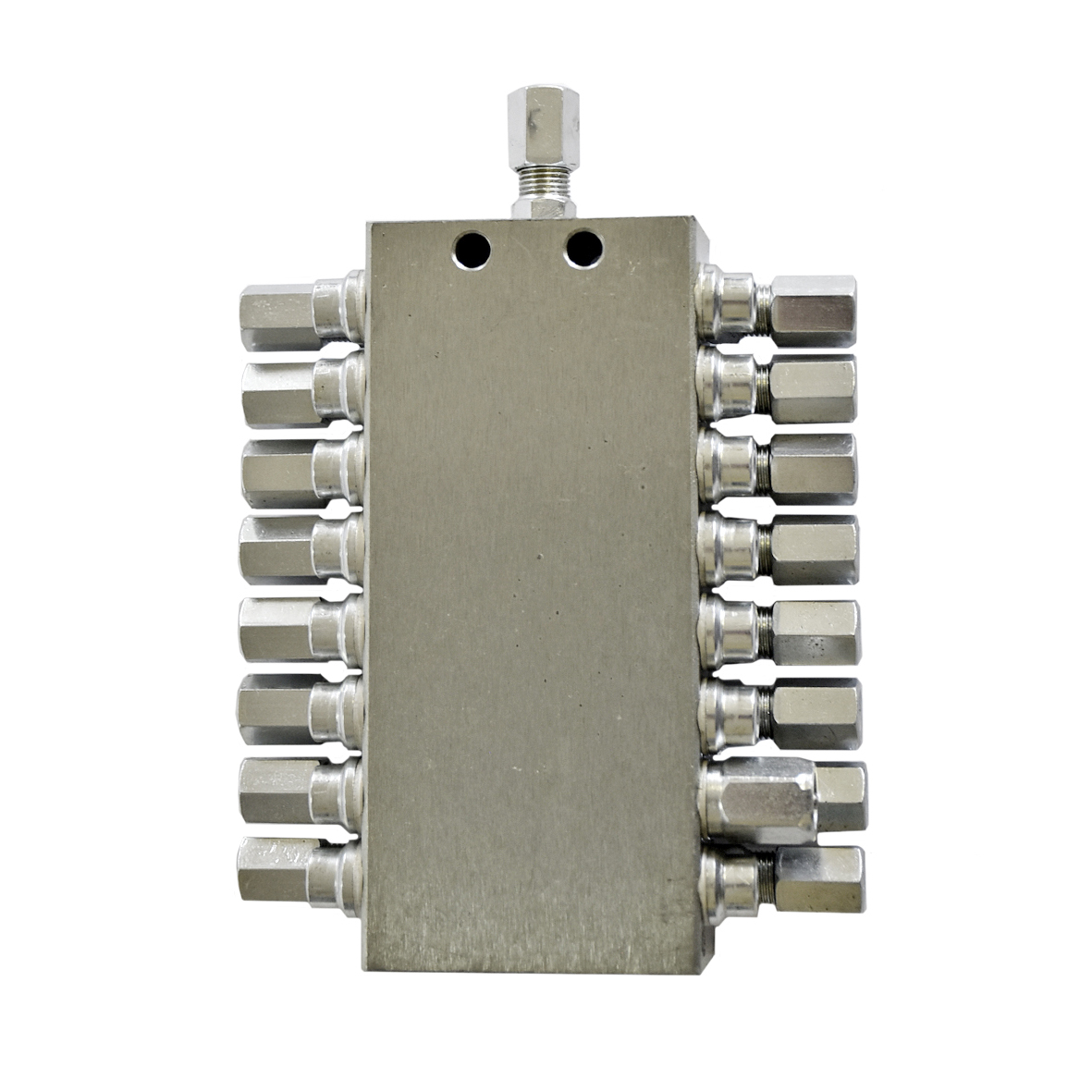

Прогресивний розподільник JPQ16 з мікропіном

Прогресивний розподільник мастила JPQ16 з висувним PIN індикатором використовується в централізованих системах мащення (зазвичай у промисловому або транспортному обладнанні) для дозованої та гарантованої послідовної подачі мастила до кількох точок.

• Корпус розподільника (чорний або оцинкований блок) містить поршні, що послідовно подають мастило.
• Вихідні порти (бічні штуцери) — підключаються до мастильних ліній.
• Механічний PIN індикатор — висувний індикатор, що дозволяє візуально фіксувати робочі цикли поршнів, щоб відстежувати справність подачі мастила.

Розподільник JPQ — це елемент централізованої системи мащення, який дозує і подає мастило (зазвичай густе, типу NLGI 000–2) з одного основного входу до кількох точок змащення — наприклад, у підшипники, вали, шарніри тощо. Принцип роботи:

1. Мастило подається під тиском від насосної станції у вхідний отвір розподільника.
2. Усередині розподільника є ряд послідовно з’єднаних поршнів.

• Кожен поршень подає певну дозу мастила до свого вихідного отвору.
• Рух поршнів взаємозалежний, тобто поки один не завершить хід — наступний не почне.

Це дозволяє точно і послідовно  дозувати мастило в кожну точку.

3. Після завершення одного повного циклу кожен вихід гарантовано отримає свою порцію мастила.
4. У разі, якщо будь який вихід розподільника буде перекритим (наприклад точка, куди подається мастило заб’ється) – поршень розподільника не зможе завершити свій хід, цикл роботи розподільника на цій точці зупиниться, а на насосній станції формується надлишковий тиск, що відкриває перепускний клапан та сигналізує аварію системи.
5. Унікальною особливістю прогресивних розподільників є те, що при зупинці певного поршня розподільника в будь якій точці змащування - після відновленні роботи розподільника (подачі мастила під тиском в розподільник), змащування наступної точки або завершення змащення поточної почнеться саме з цієї точки. Це гарантує, що незалежно від моментів вмикання/вимикання насосу подачі мастила в розподільник, кожна точка змащування, приєднана до виходу розподільника, гарантовано отримає буде отримувати свою порцію мастила протягом всього процесу роботи.

Механічний PIN індикатор

• Встановлений на одному з кінцевих поршнів;
• Містить механічний висувний стрижень для візуальної індикації;
• Коли поршень доходить до крайнього положення, стрижень-індикатор під час руху поршня короткочасно висувається, що :
• підтверджує успішне завершення циклу змащення;
• дозволяє візуально виявляти несправності (якщо індикатор-стрижень не висувається — мастило не подається або є засмічення).

Переваги JPQ16:

• Точна й рівномірна подача мастила до всіх точок.
• Можливість контролю кожного циклу через візуальний PIN індикатор.
• Простота у монтажі та обслуговуванні.
• Підходить для важких умов роботи (промисловість, гірниче обладнання, транспорт).
