Кулачковий перемикач 3 полюси 63А 380В

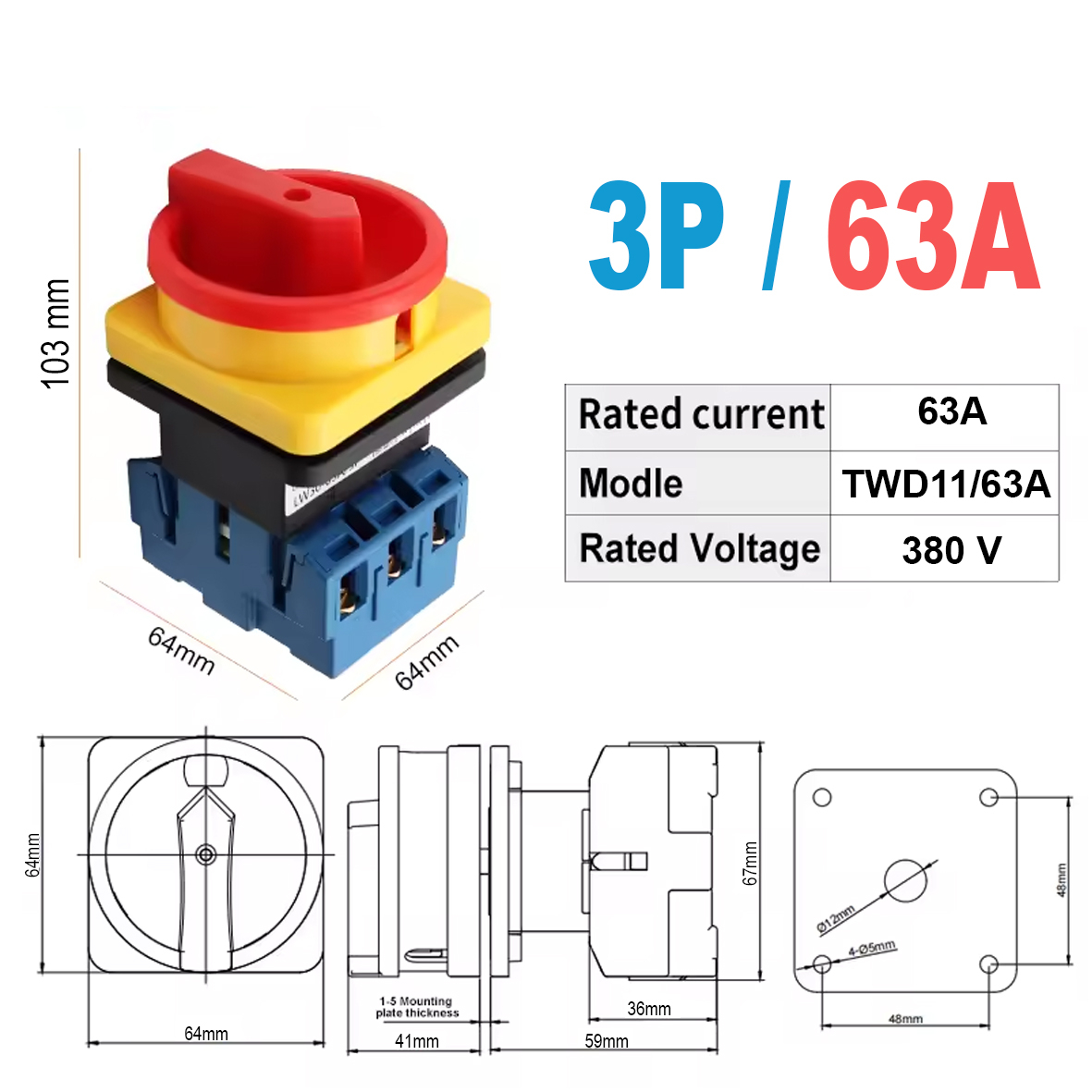

Кулачковий перемикач 3 полюси 63А 380В Тип пристрою: поворотний кулачковий перемикач Модель: TWD11/63A Виробник: YZTW Основні характеристики:

• Номінальний тепловий струм (Ith): 63 A
• Номінальна робоча напруга (Ue): 380 V
• Номінальний робочий струм (le): 63 A
• Номінальна імпульсна витримувана напруга (Uimp): 2.5 kV
• Номінальна напруга ізоляції (Ui): 690 V
• Номінальний короткочасний витримуваний струм (Icw): 756 A/1s
• Номінальний піковий витримуваний струм (Icm): 1 кА
• Частота: 50Hz
• Відповідає стандарту GB14048.3 (низьковольтного комутаційного обладнання та апаратів керування)
• Категорія застосування для комутації резистивних навантажень або навантажень з невеликою індуктивністю Ac-21B

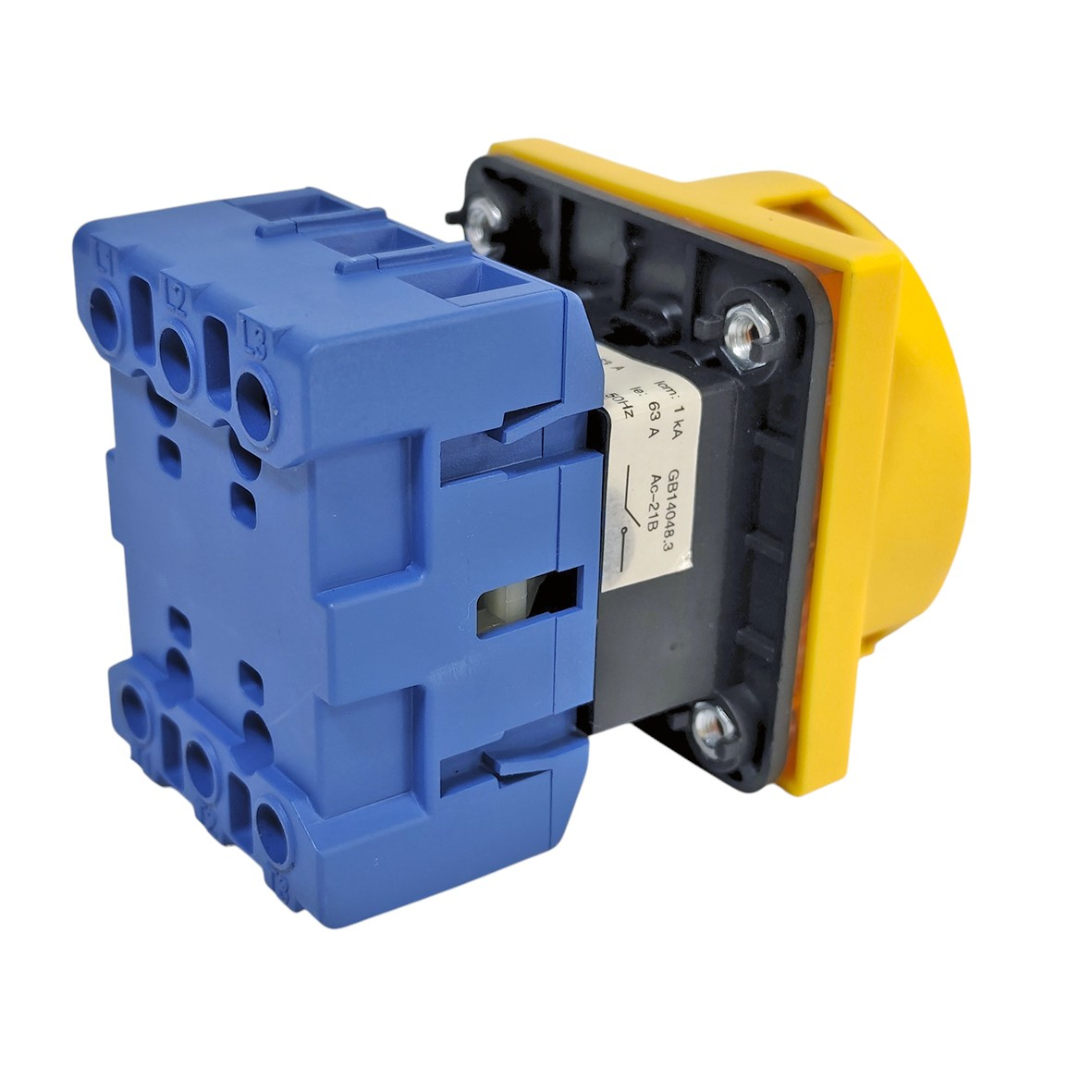

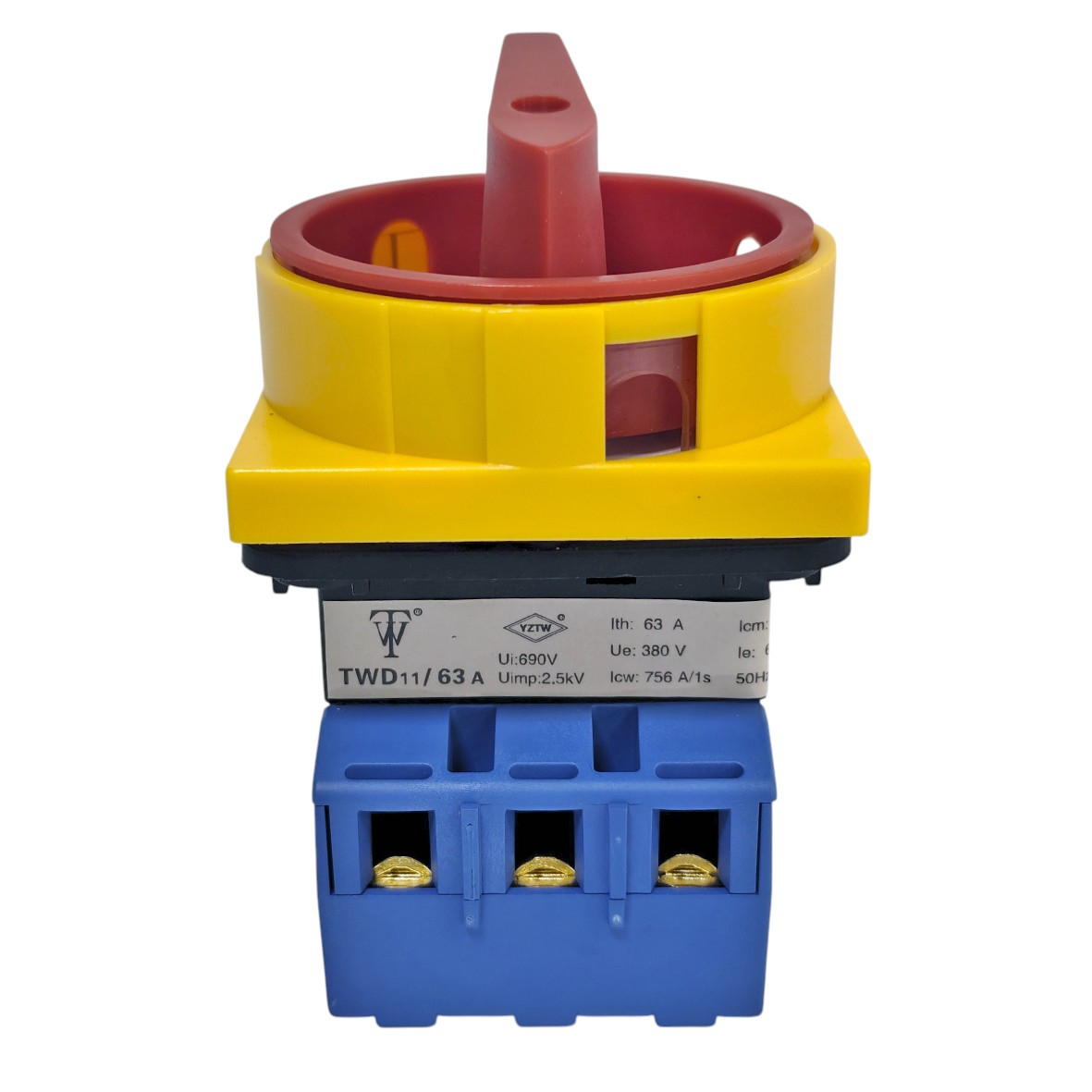

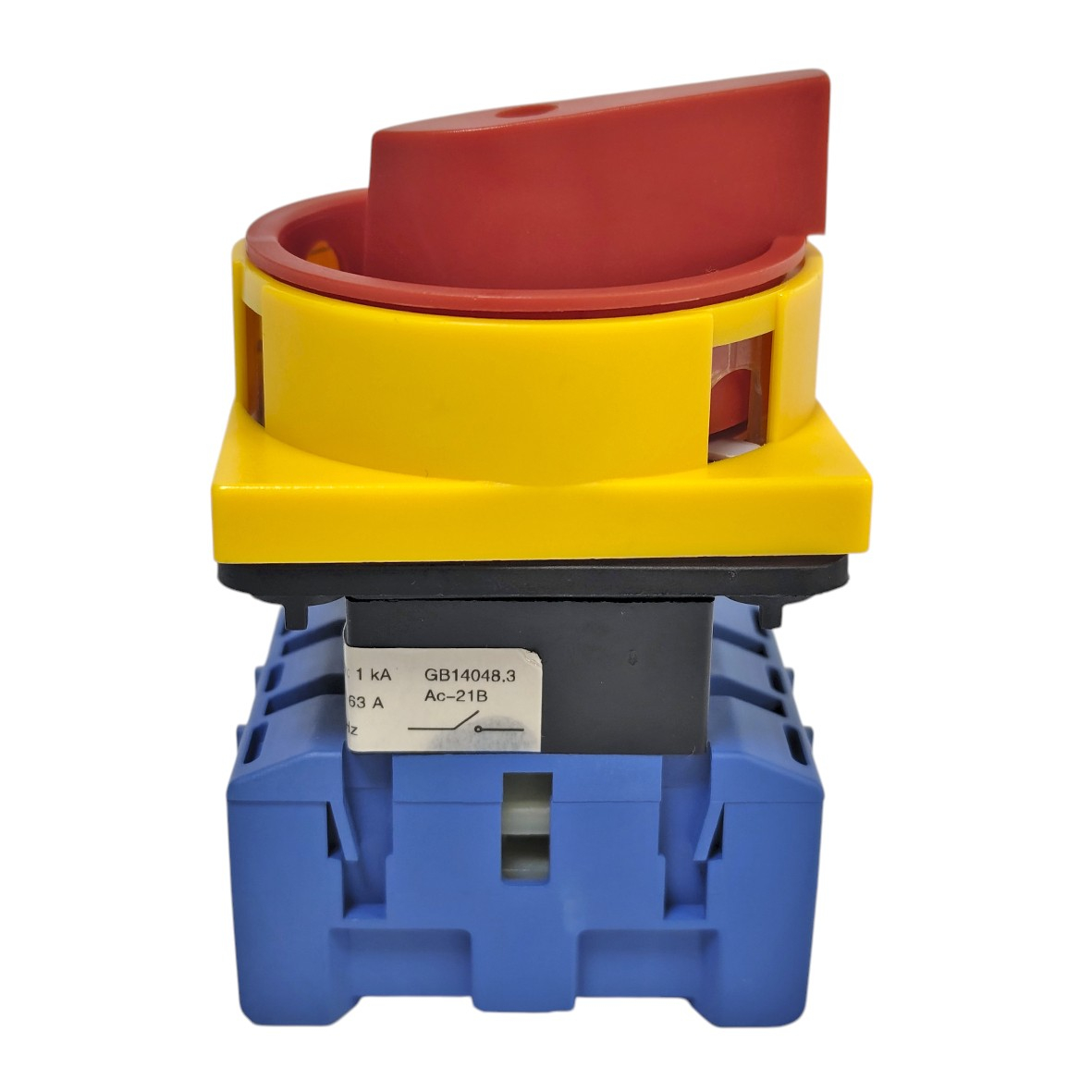

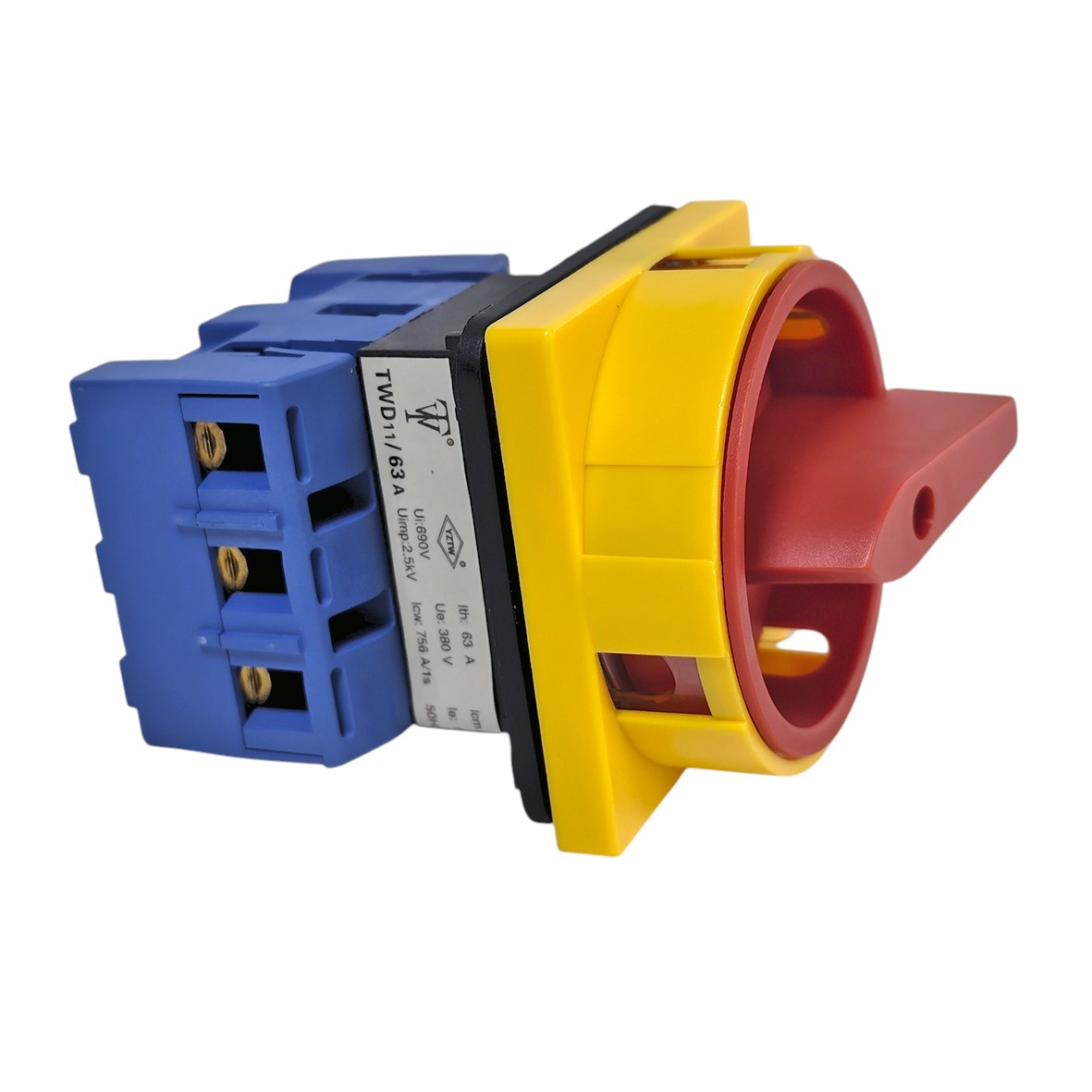

Конструкція: має жовтий корпус з червоною ручкою-перемикачем та синій клемник для підключення проводів. Застосування: широко застосовується в промисловості, електротехніці та автоматизації для керування електродвигунами, освітленням, нагрівальними елементами тощо. Переваги: відрізняється компактними розмірами, електричною та механічною довговічністю. Підключення джерел/навантаження: Вхід: До верхніх або нижніх клем підключаються фази одного джерела живлення (наприклад, мережа) або вхідні фази для комутації. Вихід: До протилежних клем підключаються фази навантаження або фази іншого джерела живлення, якщо це перемикач між двома джерелами. Перемикання: поворотна рукоятка з індикатором "OFF" (вимкнено) та "ON" для перемикання між джерелами або "Увімкнено" для одного джерела дозволяє комутувати електричний ланцюг. Приклад застосування: цей рубильник може використовуватися для підключення генератора до мережі 380/220В. Важливо: завжди дотримуйтесь правил електробезпеки та звертайтеся до кваліфікованого електрика для підключення та обслуговування електрообладнання.
