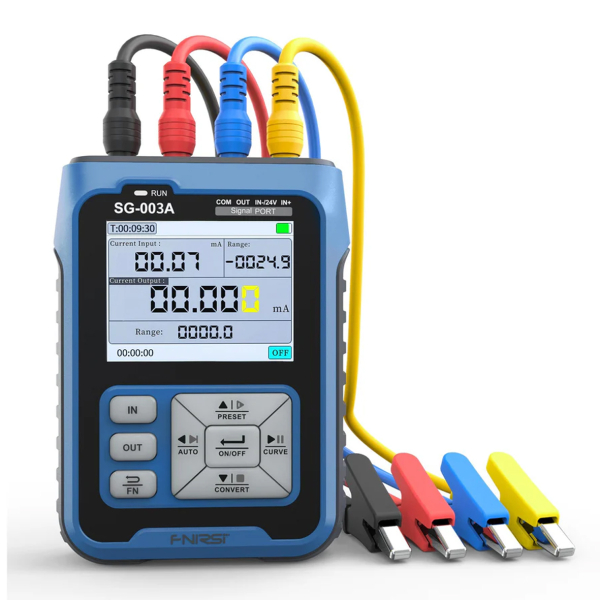

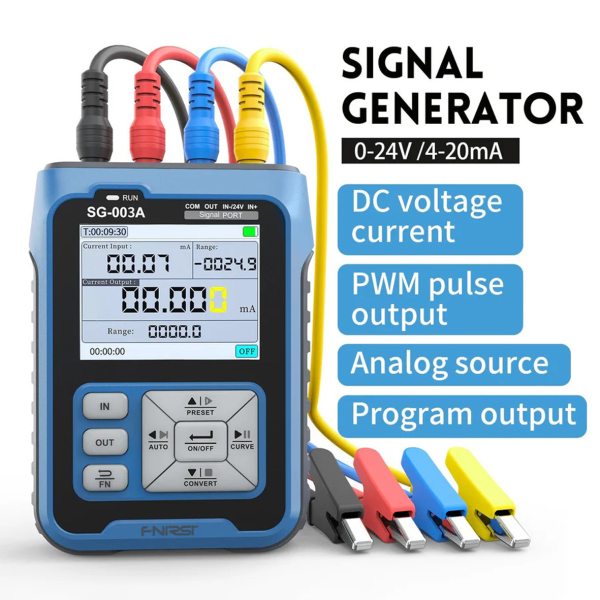

FNIRSI SG-003A генератор сигналів багатофункціональний

Генератор сигналів FNIRSI SG-003A в основному використовується для налагодження промислових польових ПЛК, технологічних приладів, електричних клапанів тощо. Зручний інтерфейс керування простий у використанні.
Генератор сигналів FNIRSI SG-003A невеликий і легкий, але має тривалий час роботи в режимі очікування та високу точність. Його легко брати з собою, коли ви йдете на роботу.

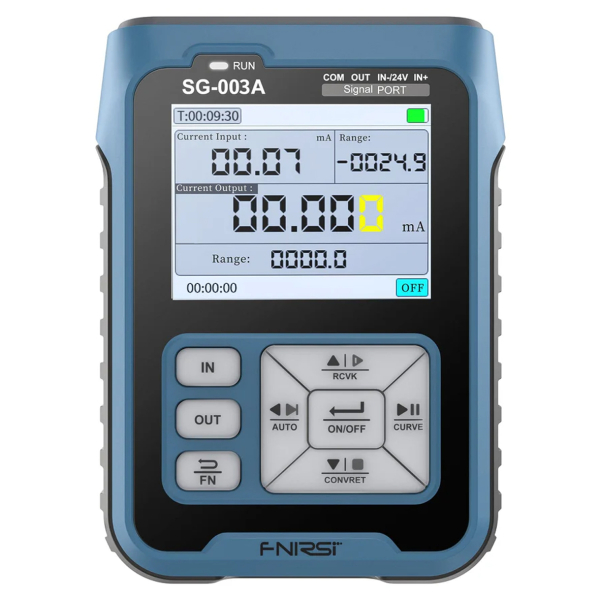

Регульоване підсвічування кнопок і кольоровий РК-екран TFT високої чіткості роблять його зручнішим для користувачів як вночі, так і вдень.

Основні моменти

✦ Фізичні та інженерні: Сигнали відображаються як фізичні або інженерні (тобто чиста величина) значення. Наприклад: струмовий сигнал 4-20 мА відповідає 0-100, тобто 4 мА відповідає 0, 12 мА відповідає 50, а 20 мА відповідає 100.

✦ Крива реального часу: Тенденцію зміни вхідних та вихідних сигналів можна відобразити, намалювавши криву, а також можна встановити час дискретизації кривої. Аналоговий симулятор струму-напруги також може налаштувати криву в межах діапазону максимальних та мінімальних значень.

✦ Перетворення сигналу: Генератор сигналів FNIRSI SG-003A може перетворювати вхідні сигнали на вихідний сигнал, а потім перетворювати їх на різні фізичні величини. Вхідний сигнал перетворюється на струмовий сигнал, а вхідний діапазон становить 0-1000 Гц при 4-20 мА.

✦ Генератор сигналів з кількома портами: Синій (IN-) є альтернативним, а також вхідним портом, який можна переключити на джерело живлення 24 В для випробувань. Червоний (OUT) та чорний (COM) утворюють вихідний порт. Жовтий (IN+) та синій (IN-) утворюють вхідний порт.

✦ Попередньо встановлене значення та вихід: FNIRSI SG-003A підтримує 4 групи значень сигналу, які можна попередньо налаштувати, а функція виходу дозволяє постійно змінювати розмір відповідно до налаштованих параметрів, а також вибрати три режими: монотонне наростання, спад та цикл.

Особливості

·         Очікуйте використання звичайних функцій входу та виходу сигналу.

·         Сигнали відображаються як фізичні або інженерні значення, що відповідають лінійно.

·         Напруга та струм мають функцію автоматичного виведення, можна вибрати одиночне зростання, три режими одиночного падіння та цикл.

·         Чотири попередньо встановлені групи для швидкого налаштування вихідної потужності.

·         З перетворенням входу на вихід, перетворенням напруги в активному режимі струму, пасивному режимі та режимі перетворення струму в режимі напруги.

·         Вихід має налаштовувану функцію, верхню та нижню межі виходу можна встановити довільно.

·         Відображає тенденції вхідного та вихідного сигналів з регульованою дискретизацією.

·         Автоматично налаштовує криву в заданому діапазоні з часом.

·         Діаграма вхідної напруги, діаграма вхідного струму, частота кадрів 10 кадрів.

·         ШІМ-вихід може встановлювати відповідно частоту та робочий цикл.

·         Крива реального часу: Спостереження за змінами напруги та струму в реальному часі

·         Він живиться від літієвої батареї великої ємності та заряджається через інтерфейс Type-C (5 В). Ємність літієвої батареї становить 3000 мАг, повністю заряджається за 4-6 годин, час роботи в режимі очікування – 26 годин, час використання залежить від інтенсивності використання (може становити 8-10 годин з безперервним вихідним струмом 20 мА).

·         Кольоровий РК-екран високої чіткості TFT робить зчитування більш привабливим. Роздільна здатність 240*320. Низьке енергоспоживання, максимальне енергоспоживання: 0,32 Вт.

·         FNIRSI SG-003A зв'язується через RS485 з програмним забезпеченням для конфігурації або ПЛК.

·         Оновлення прошивки через емульований USB-диск.

Специфікації

Бренд: FNIRSI

Модель: SG-003A

Активний струмовий вихід:

Діапазон: 0~24 мА
Роздільна здатність: 0,01 мА
Точність: ±(0,1%+0,005)
Максимальне навантаження: 750 Ом

Пасивний струмовий вихід:

Діапазон: 0~24 мА
Роздільна здатність: 0,01 мА
Точність: ±(0,1%+0,005)
Зовнішнє джерело живлення: 0~30 В

Вихідна напруга:

Діапазон: 0~24 В
Роздільна здатність: 0,01 В
Точність: ±(0,1%+0,005)

Петля 24 В:

Діапазон: 0~24 мА
Роздільна здатність: 0,01 мА
Точність: ±(0,1%+0,005)

Вихід частоти/ШІМ:

Діапазон: 0~9999 Гц
Роздільна здатність: 5 цифр
Точність: ±2%

Поточний вхід:

Діапазон: 0~24 мА
Роздільна здатність: 0,01 мА
Точність: ±(0,1%+0,005)

Вхідна напруга:

Діапазон: 0~30 В
Роздільна здатність: 0,01 В
Точність: ±(0,1%+0,005)

Аккумулятор:

Блок живлення від однієї літієвої батареї 3,7 В 3000 мАг

Розмір дисплея: 2,4-дюймовий повнокольоровий РК-екран TFT

Розмір: Д82*Ш27*В112 мм

Вага: 165 г

Програма автоматичного виходу підйомника: Підтримка

Попередньо встановлений вихід: Підтримка

Вихід лінійного перетворення сигналу: Підтримка

Вихідний синхронізація: Підтримка

Ведений Modbus: Підтримка

Оновлення прошивки USB: Підтримка

Крива реального часу: Підтримка
