FNIRSI LCR-ST2 Plus тестер багатофункціональний, розширена комплектація

FNIRSI LCR-ST2 100K LCR ESR-метр 2-в-1 цифровий тестер багатофункціональний

Основні моменти

◉ Універсальне точне вимірювання для кількох електронних компонентів

◉ Гнучкість багаточастотного (100 Гц–100 кГц) та багатонапружного (0,1–1,0 В) тестування

◉ Розумне очищення та інтелектуальне сортування для ефективного пакетного тестування

◉ Еквівалентний режим послідовного/паралельного з'єднання для отримання точних даних R/L/C

◉ Подвійна конструкція (пінцет + затискач Кельвіна) для різних типів компонентів

◉ 1,47-дюймовий HD-екран з автоматичним поворотом для зручного використання

◉ Портативний дизайн у формі пінцета з часом роботи від батареї ≈3 год

◉ Вимірювання напруги ±30 В із безпечним захистом від випробувань

FNIRSI LCR-ST2 — це компактний дворежимний вимірювач LCR, який підтримує тестування як пінцетом, так і затискачем Кельвіна, ідеально підходить для компонентів будь-якого розміру. Він вимірює R/C/L, діоди та напругу до 30 В з п'ятьма тестовими частотами та 1,47-дюймовим HD-дисплеєм. Функції включають повнодіапазонну розгортку (100 Гц–100 кГц), інтелектуальне сортування, дворежимне порівняння, магнітне кріплення та акумулятор ємністю 300 мАг — ідеально підходить для швидкого та точного тестування в будь-якому середовищі.

Особливості:

• Вимірювання компонентів у широкому діапазоні.
  Точно вимірює опір (10 мОм–10 МОм), ємність (1 пФ–22 мФ), індуктивність (1 мкГн–10 Гн), діод (≤0,7 В) та напругу (±30 В).
• Комплексний аналіз електричних параметрів.
  Надає показники D/Q/Z/X/θ/ESR для повної характеристики поведінки та продуктивності компонентів.
• П'ять вибіркових тестових частот
  забезпечують професійне тестування на частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц та 100 кГц для різних типів компонентів та застосувань.
• Чотири рівні RMS випробувань.
  Регульовані рівні збудження (0,1 В / 0,3 В / 0,6 В / 1,0 В) забезпечують оптимізовану стабільність вимірювань для різних типів компонентів.
• Порівняння еквівалентів подвійного послідовного/паралельного з'єднання.
  Одночасне відображення еквівалентних значень послідовного та паралельного з'єднання для мінімізації паразитних перешкод та підвищення точності вимірювання.
• Режим повносмугової розгортки (100 Гц–100 кГц)
  забезпечує швидкий багаточастотний аналіз однією дією, що дозволяє детально характеризувати частотну характеристику компонентів.
• Інтелектуальне сортування з градацією допусків
  Автоматично оцінює компоненти на основі попередньо встановлених номінальних значень і допусків для швидкого пакетного тестування OK/NG.
• Двостороннє тестування: наконечники пінцета + затискач Кельвіна.
  Прямі та вигнуті наконечники пінцета дозволяють легко тестувати невеликі компоненти, тоді як затискач Кельвіна забезпечує точне чотирипровідне вимірювання для більших компонентів або компонентів, що проходять через отвори.
• Функції інтелектуального розпізнавання та відображення.
  Має автоматичне розпізнавання компонентів R/C/L, відображення двох параметрів, HOLD/Max/Min та регульовані системні налаштування.
• Автоматичне обертання орієнтації.
  Розпізнавання руки дозволяє обертати екран як лівою, так і правою рукою для зручної роботи.
• Портативний магнітний дизайн.
  Включає магнітне кріплення для зручного зберігання та використання, ідеально підходить для швидкого доступу в польових умовах.
• 1,47-дюймовий кольоровий HD-дисплей
  забезпечує чітку, висококонтрастну візуалізацію даних вимірювань для ефективного використання на місці та в лабораторії.
• Тривалий час роботи від акумулятора та заряджання через Type-C. Живлення
  від літієвої батареї ємністю 300 мАг із заряджанням через Type-C забезпечує до ~3 годин безперервної роботи.

Параметри продукту

Параметри моделі:

• Модель: LCR-ST2
• Час очікування: ≈3H
• Екранний дисплей: 1,47-дюймовий HD-дисплей
• Розміри: 31*170,7*20,3 мм
• Вага: ≈60,8 г
• Інтерфейс: Type-C
• Робоча температура: 0℃ ~ 50℃ (Вологість ≤ 75%)
• Температура зберігання: -20℃ ~ 60℃ (вологість ≤ 75%)

Ємність:

1 мФ–22 мФ

100 Гц/20 Гц: 5% ± 3 цифри
1 кГц: 5% ± 3 цифри
10 кГц: /
100 кГц: /

1 мкФ–1 мФ

100 Гц/20 Гц: 2% ± 3 цифри
1 кГц: 2% ± 3 цифри
10 кГц: 2% ± 3 цифри
100 кГц: 5% ± 3 цифри

1 нФ–1 мкФ

100 Гц/20 Гц: 2% ± 3 цифри
1 кГц: 0,5% ± 3 цифри
10 кГц: 0,5% ± 3 цифри
100 кГц: 5% ± 3 цифри

1 пФ–1 нФ

100 Гц/20 Гц: /
1 кГц: 2% ± 3 цифри
10 кГц: 2% ± 3 цифри
100 кГц: 5% ± 3 цифри

Індуктивність:

1 год–10 год

100 Гц/20 Гц: 5% ± 3 цифри
1 кГц: 5% ± 3 цифри
10 кГц: /
100 кГц: /

1 мГн–1 Гн

100 Гц/20 Гц: 2% ± 3 цифри
1 кГц: 2% ± 3 цифри
10 кГц: /
100 кГц: /

10 мкГн–1 мГн

100 Гц/20 Гц: 2% ± 3 цифри
1 кГц: 0,5% ± 3 цифри
10 кГц: 0,5% ± 3 цифри
100 кГц: 5% ± 3 цифри

1 мкГн–10 мкГн

100 Гц/20 Гц: /
1 кГц: 2% ± 3 цифри
10 кГц: 2% ± 3 цифри
100 кГц: 5% ± 3 цифри

Опір:

1 МОм–10 МОм

100 Гц/20 Гц: 5% ± 3 цифри
1 кГц: 5% ± 3 цифри
10 кГц: /
100 кГц: /

1 кОм–1 МОм

100 Гц/20 Гц: 1% ± 3 цифри
1 кГц: 0,5% ± 3 цифри
10 кГц: 1% ± 3 цифри
100 кГц: /

1 Ом–1 кОм

100 Гц/20 Гц: 1% ± 3 цифри
1 кГц: 0,5% ± 3 цифри
10 кГц: 1% ± 3 цифри
100 кГц: 5% ± 3 цифри

10 мОм–1 Ом

100 Гц/20 Гц: 2% ± 3 цифри
1 кГц: 2% ± 3 цифри
10 кГц: 2% ± 3 цифри
100 кГц: 5% ± 3 цифри

Діод та напруга:

Діод: Напруга у ввімкненому стані ≤ 0,7 В

Напруга: ±30 В

Список пакетів:

Стандартний варіант

◉ Пінцет LCR-ST2
◉ Чохол для зберігання
◉ Вигнутий кінчик
◉ Закорочувальна пластина
◉ Кабель передачі даних

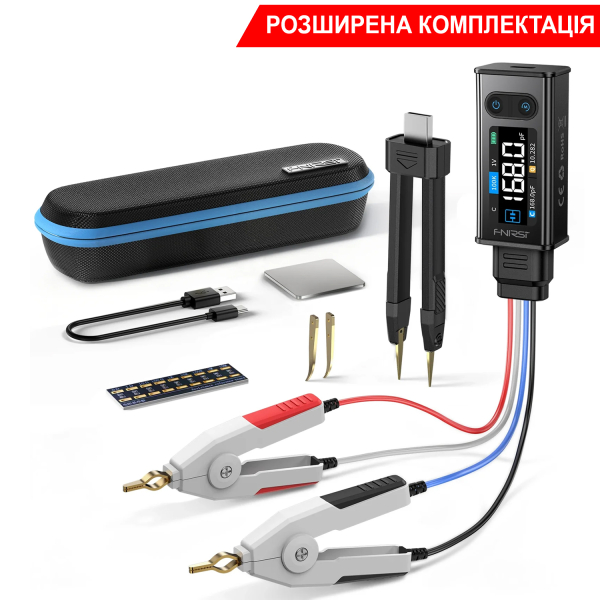

Плюс комплектація

◉ Пінцет LCR-ST2
◉ Чохол для зберігання
◉ Вигнутий кінчик
◉ Замикаюча пластина
◉ Затискач для вимірювання температури Кельвіна
◉ Кабель для передачі даних
