FNIRSI LC1020E тестер багатофункціональний

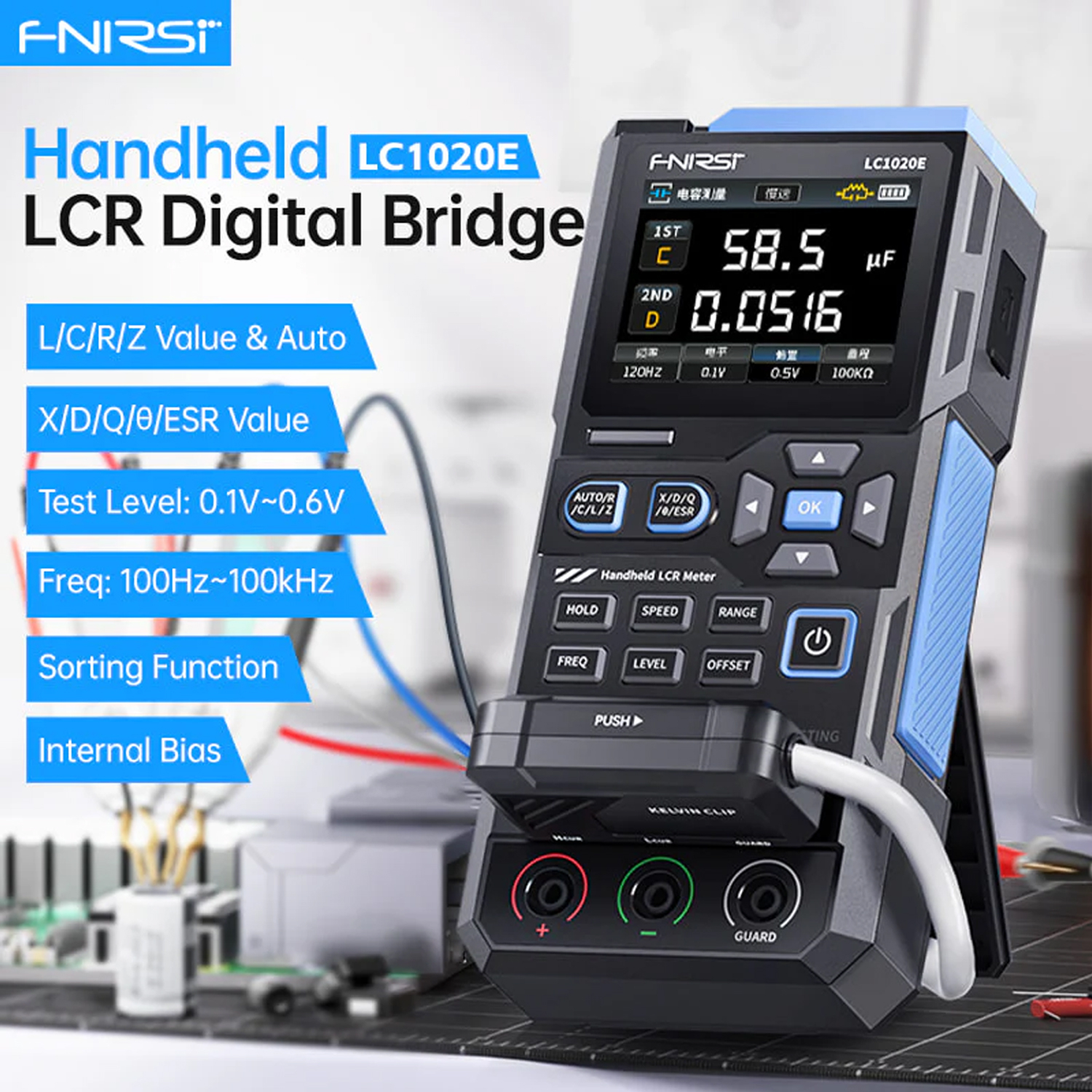

Високоточний портативний вимірювач LCR FNIRSI® LC1020E — це портативний та інтелектуальний інструмент для тестування електронних компонентів, ідеальний для інженерів, техніків та любителів. Він підтримує вимірювання L/Q, C/D та R/D з послідовними/паралельними моделями та оснащений 2,8-дюймовим кольоровим TFT-дисплей.
Завдяки попередньо встановленим порогам та аудіовізуальним сповіщенням він дозволяє швидко приймати рішення про успішне/неуспішне тестування, покращуючи пакетні випробування та контроль якості. Підтримуючи випробувальну частоту до 100 кГц, він виконує високочастотний аналіз індуктивностей, конденсаторів та резисторів. Його компактна конструкція з живленням від батареї дозволяє проводити точні вимірювання без кабелів будь-коли та будь-де.
Основні моменти:
◉ Висока точність (до ±0,05%) з роздільною здатністю 4,5 розряду для професійного тестування

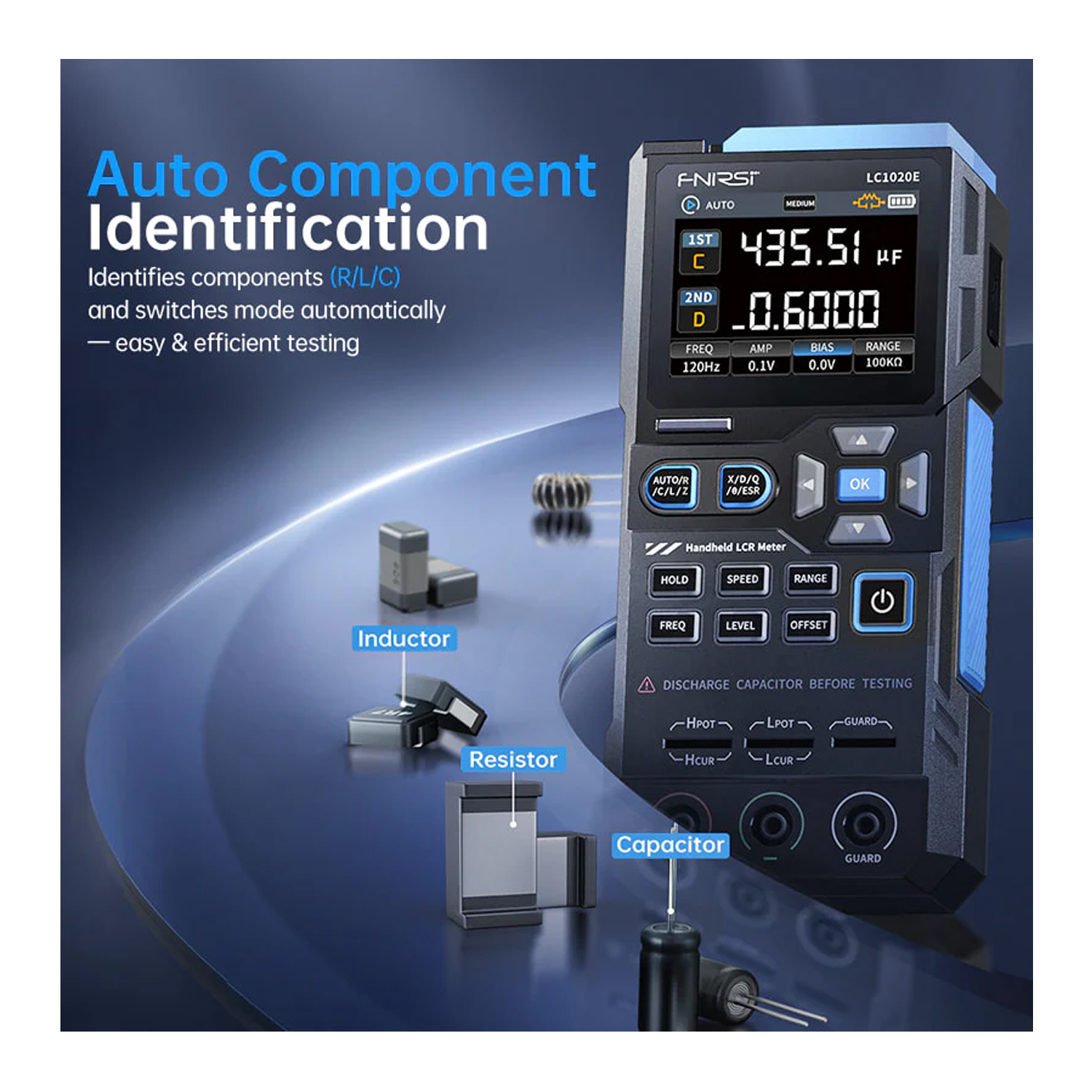

◉ Автоматична ідентифікація компонентів R/L/C для швидкого та ефективного вимірювання
◉ 5 тестових частот (100 Гц–100 кГц) та 3 рівні напруги (0,1 В–0,6 В) для гнучкого аналізу
◉ Двопараметричний дисплей: L/C/R/Z з X/D/Q/θ/ESR для повного розуміння
◉ Режим сортування та вбудована напруга зміщення для стабільного та ефективного пакетного тестування
◉ Два тестові порти (3-контактний та 5-контактний) з підтримкою 4-провідного Кельвіна для забезпечення точності
◉ Функції зберігання та реєстрації даних покращують робочий процес тестування
◉ Компактна конструкція з можливістю перезаряджання та акумулятором ємністю 3000 мАг – ідеально підходить для використання в лабораторії, на виробництві або в польових умовах
Особливості:
- Високоточне вимірювання з роздільною здатністю 4,5 розряду. Досягає базової точності
до ±0,05% , пропонуючи в 10 разів підвищену точність для вимірювань професійного рівня. - Підтримка широкого спектру параметрів.

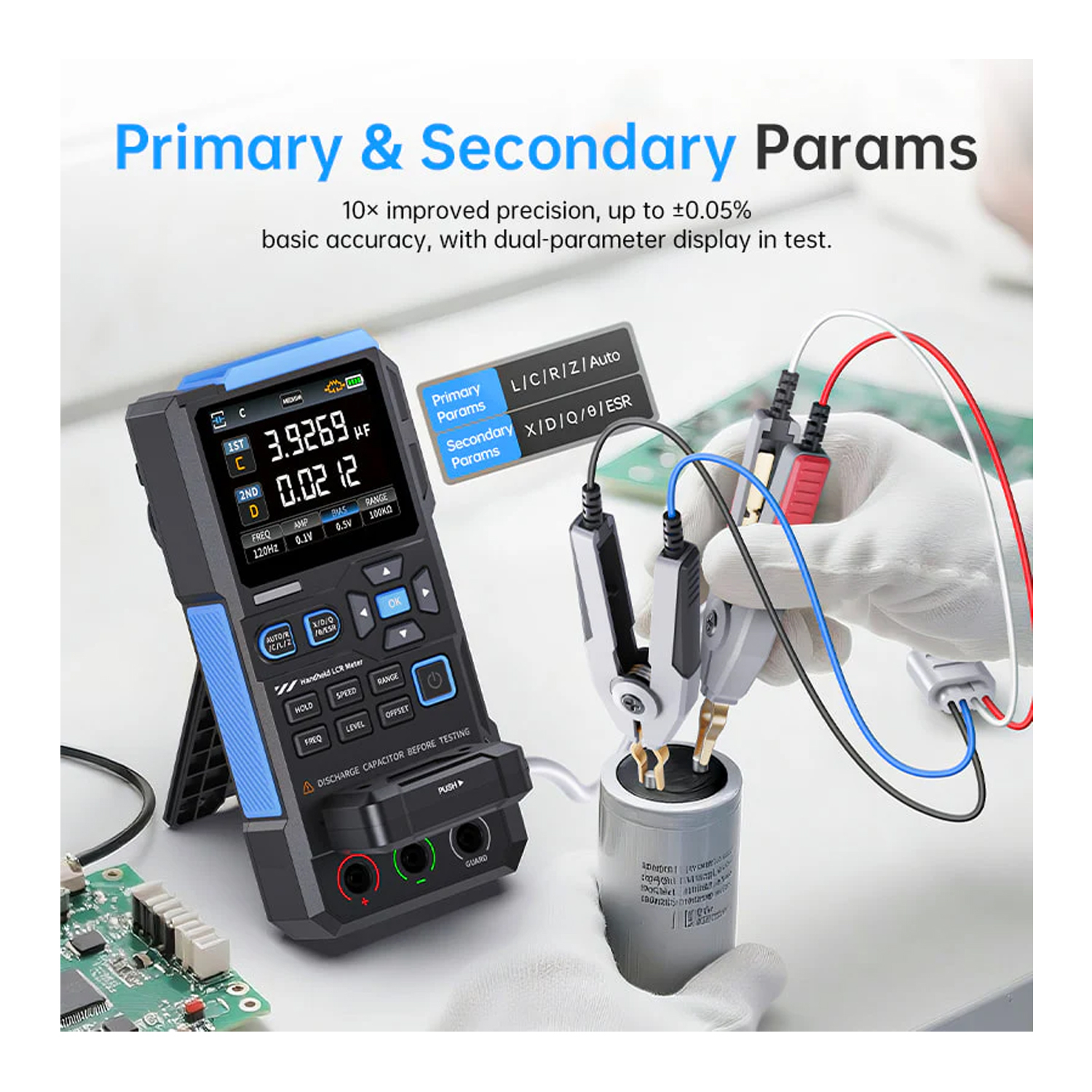

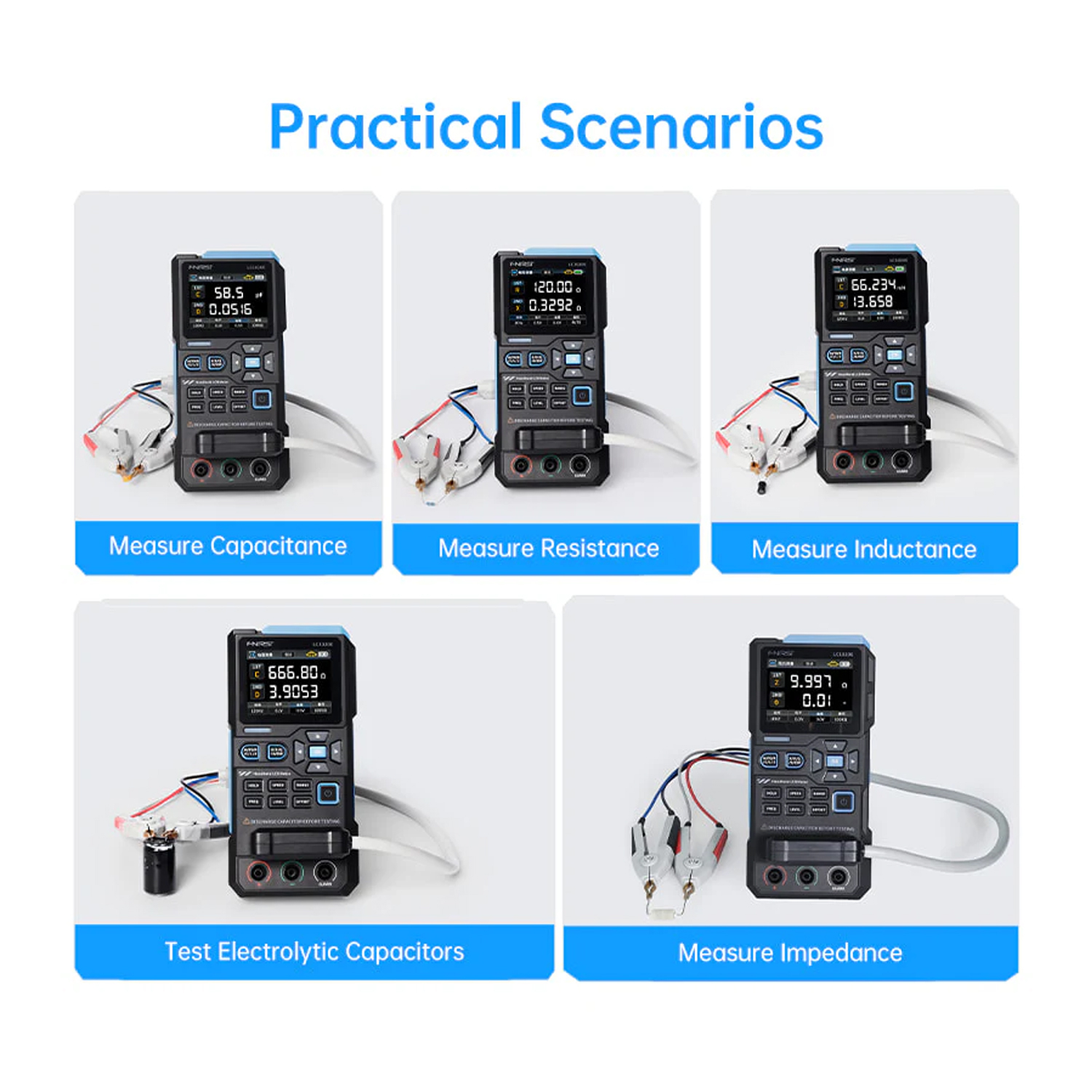

Вимірює значення L/C/R/Z з автоматичним перемиканням режимів та відображає X/D/Q/θ/ESR як вторинні параметри для комплексного аналізу компонентів. - Інтелектуальна автоматична ідентифікація компонентів.
Автоматично розпізнає компоненти R/L/C та миттєво перемикає режими, забезпечуючи швидке та ефективне тестування з мінімальним ручним введенням. - Багаточастотний режим та вибір випробувальної напруги.

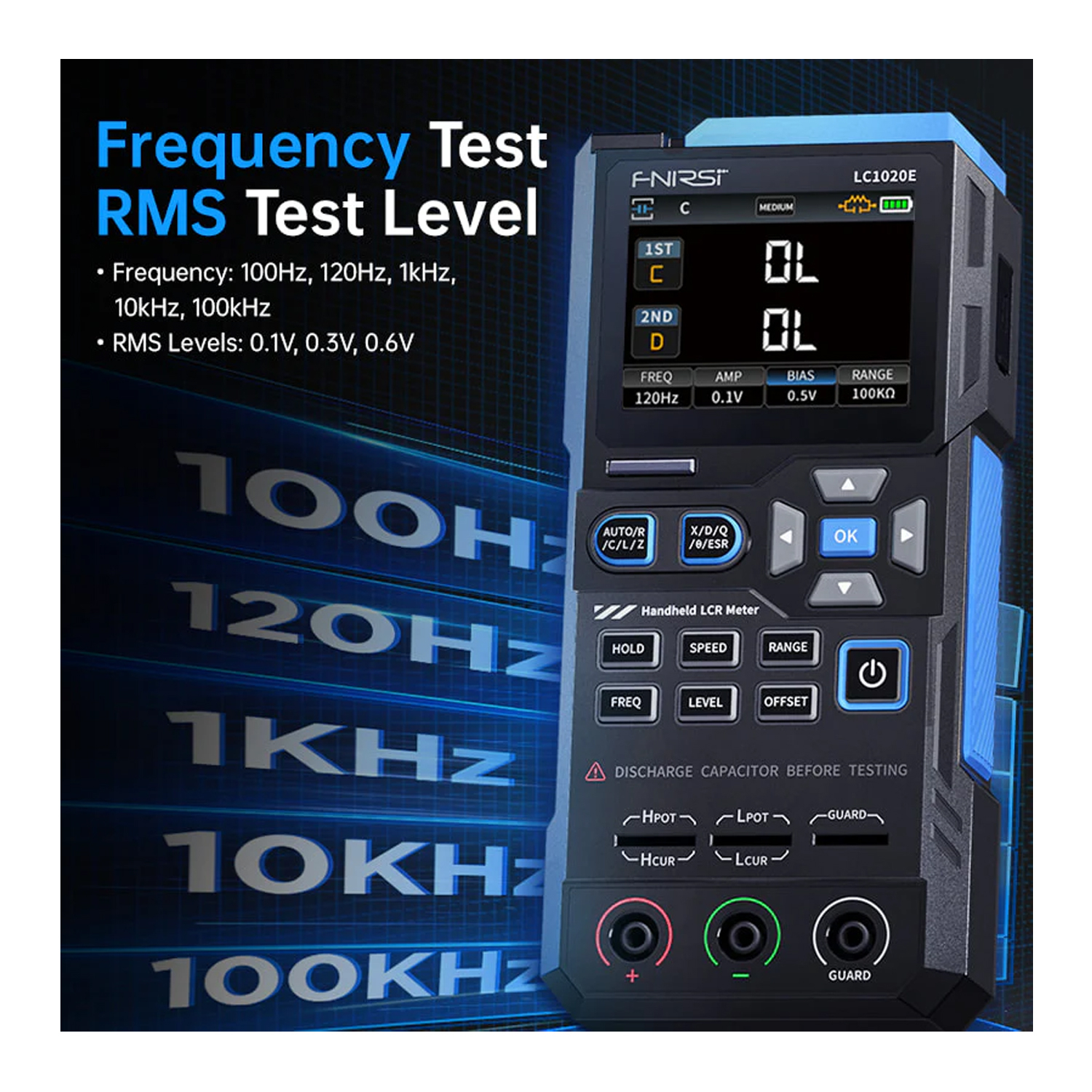

Підтримує 5 випробувальних частот : 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц.
Пропонує 3 рівні середньоквадратичного значення : 0,1 В, 0,3 В, 0,6 В, що забезпечує точний контроль у різних сценаріях випробувань . - Функція сортування та порівняння.

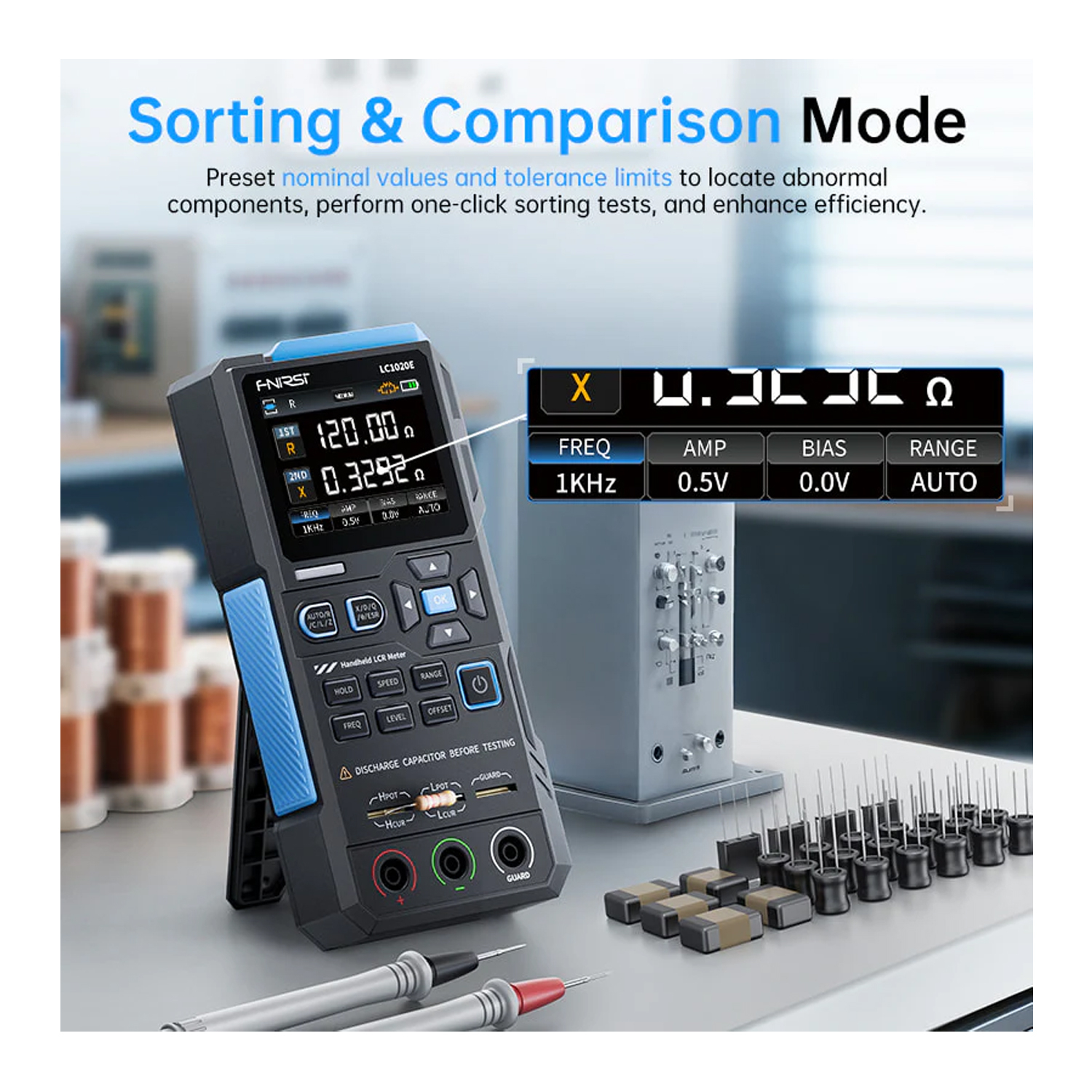

Встановлюйте номінальні значення та допуски (0,1%–99,9%) для автоматичного визначення «зараховано/не зараховано» з аудіовізуальними підказками для швидкого пакетного тестування та контролю якості . - Внутрішня напруга зміщення

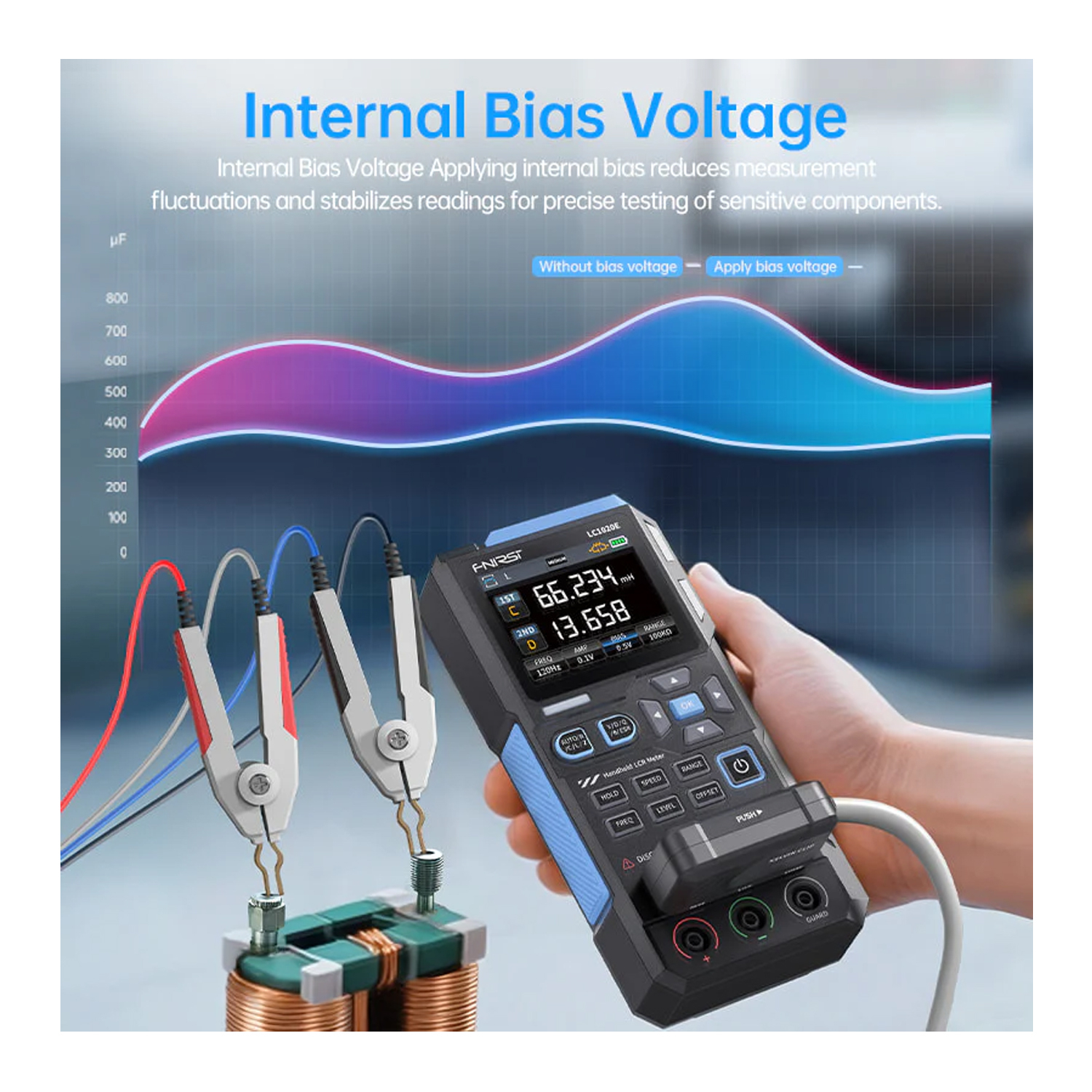

Вбудована напруга зміщення стабілізує показання та підвищує точність вимірювання чутливих компонентів . - Два випробувальних порти: 3-контактний та 5-контактний (4-провідний Кельвін).
Забезпечує як простоту використання, так і максимальну точність , мінімізуючи похибку опору проводів. - Двопараметричний дисплей на 2,8-дюймовому TFT-екрані
Чітко відображає як основні, так і допоміжні параметри в режимі реального часу — легко читати будь-коли та будь-де . - Калібрування розімкнутих та коротких замикань.
Калібрування випробувальних приладів та усунення системних помилок для отримання точних і повторюваних результатів . - Режим утримання та реєстрації даних.
Коротке натискання для утримання показань, тривале натискання для переходу в режим реєстрації — зі статистикою результатів проходження/непроходження тестування за категоріями для підвищення ефективності тестування. - Компактний та акумуляторний дизайн.
Легкий, портативний корпус, що живиться від літієвої батареї 3,7 В 3000 мАг , ідеально підходить для використання в лабораторії, на виробничій лінії та в польових умовах .

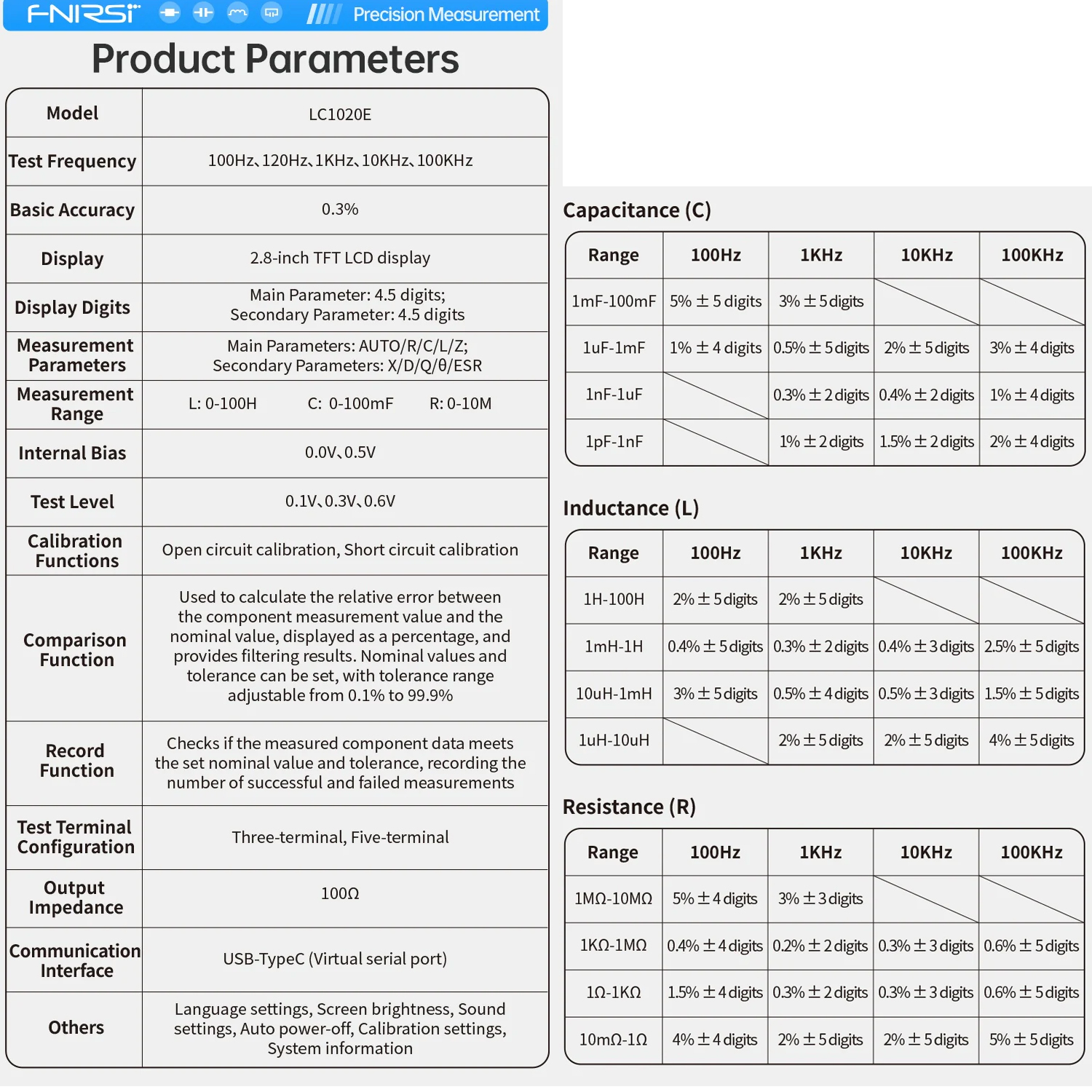

Технічні характеристики:
Загальні параметри:
- Модель: LC1020E
- Частота тестування: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
- Базова точність: 0,3%
- Дисплей: 2,8-дюймовий TFT-РК-дисплей
- Цифри дисплея:
- Основний параметр: 4,5 цифри
- Додатковий параметр: 4,5 цифри
- Параметри вимірювання:
- Основні параметри: AUTO/R/C/L/Z
- Додаткові параметри: X/D/Q/θ/ESR
- Діапазон вимірювань:
- Л: 0-100 Гн
- С: 0-100 мФ
- П: 0-10 М
- Внутрішнє упередження: 0,0 В, 0,5 В
- Рівень тесту: 0,1 В, 0,3 В, 0,6 В
- Функції калібрування: Калібрування розімкнутого кола, калібрування короткого замикання
- Функція порівняння: Використовується для розрахунку відносної похибки між виміряним значенням компонента та номінальним значенням, що відображається у відсотках, та надає результати фільтрації. Номінальні значення та допуск можна встановити, з діапазоном допуску від 0,1% до 99,9%.
- Запис функції: Перевіряє, чи відповідають дані виміряного компонента встановленим номінальним значенням та допуску, фіксуючи кількість успішних та невдалих вимірювань
- Конфігурація тестового терміналу: Тритермінальний, п'ятитермінальний
- Вихідний імпеданс: 100 Ом
- Інтерфейс зв'язку: USB-TypeC (віртуальний послідовний порт)
- Інші: Налаштування мови, яскравість екрана, налаштування звуку, автоматичне вимкнення, налаштування калібрування, інформація про систему
Точність вимірювання:
⚠ Запобіжні заходи:
- Температуру навколишнього середовища слід підтримувати на рівні 20℃ ± 2℃, а вологість повітря – ≤ 80% відносної вологості.
- Прилад слід попередньо розігріти щонайменше 30 хвилин перед тестуванням.
- Випробування слід проводити в тестових гніздах приладу на передній панелі.
- Перед випробуванням рекомендується виконати калібрування розімкнутого та короткого замикання.
Ємність (Кл)
Діапазон: 1 мФ-100 мФ
Точність:
100 Гц: 5% ± 5 цифр
1 кГц: 3% ± 5 цифр
10 кГц: /
100 кГц: /
Діапазон: 1 мкФ-1 мФ
Точність:
100 Гц: 1% ± 4 цифри
1 кГц: 0,5% ± 5 цифр
10 кГц: 2% ± 5 цифр
100 кГц: 3% ± 4 цифри
Діапазон: 1нФ-1мкФ
Точність: 100 Гц: /
1 кГц: 0,3% ± 2 цифри
10 кГц: 0,4% ± 2 цифри
100 кГц: 1% ± 4 цифри
Діапазон: 1 пФ-1 нФ
Точність:
100 Гц: /
1 кГц: 2% ± 2 цифри
10 кГц: 1,5% ± 2 цифри
100 кГц: 2% ± 4 цифри
Індуктивність (Л)
Діапазон: 1H-100H
Точність:
100 Гц: 2% ± 5 цифр
1 кГц: 2% ± 5 цифр
10 кГц: /
100 кГц: /
Діапазон: 1 мГн-1 Гн
Точність:
100 Гц: 0,4% ± 5 цифр
1 кГц: 0,3% ± 2 цифри
10 кГц: 0,4% ± 3 цифри
100 кГц: 2,5% ± 5 цифр
Діапазон: 10 мкГн-1 мГн
Точність:
100 Гц: 3% ± 5 цифр
1 кГц: 0,5% ± 4 цифри
10 кГц: 0,5% ± 3 цифри
100 кГц: 1,5% ± 5 цифр
Діапазон: 1 мкГн-10 мкГн
Точність:
100 Гц: /
1 кГц: 2% ± 5 цифр
10 кГц: 2% ± 5 цифр
100 кГц: 4% ± 5 цифр
Опір (R)
Діапазон: 1 МОм-10 МОм
Точність:
100 Гц: 5% ± 4 цифри
1 кГц: 3% ± 3 цифри
10 кГц: /
100 кГц: /
Діапазон: 1 кОм-1 МОм
Точність:
100 Гц: 0,4% ± 4 цифри
1 кГц: 0,2% ± 2 цифри
10 кГц: 0,3% ± 3 цифри
100 кГц: 0,6% ± 5 цифр
Діапазон: 1Ω-1KΩ
Точність:
100 Гц: 1,5% ± 4 цифри
1 кГц: 0,3% ± 2 цифри
10 кГц: 0,3% ± 3 цифри
100 кГц: 0,6% ± 5 цифр
Діапазон: 10 мОм-1 Ом
Точність:
100 Гц: 4% ± 4 цифри
1 кГц: 2% ± 5 цифр
10 кГц: 2% ± 5 цифр
100 кГц: 5% ± 5 цифр

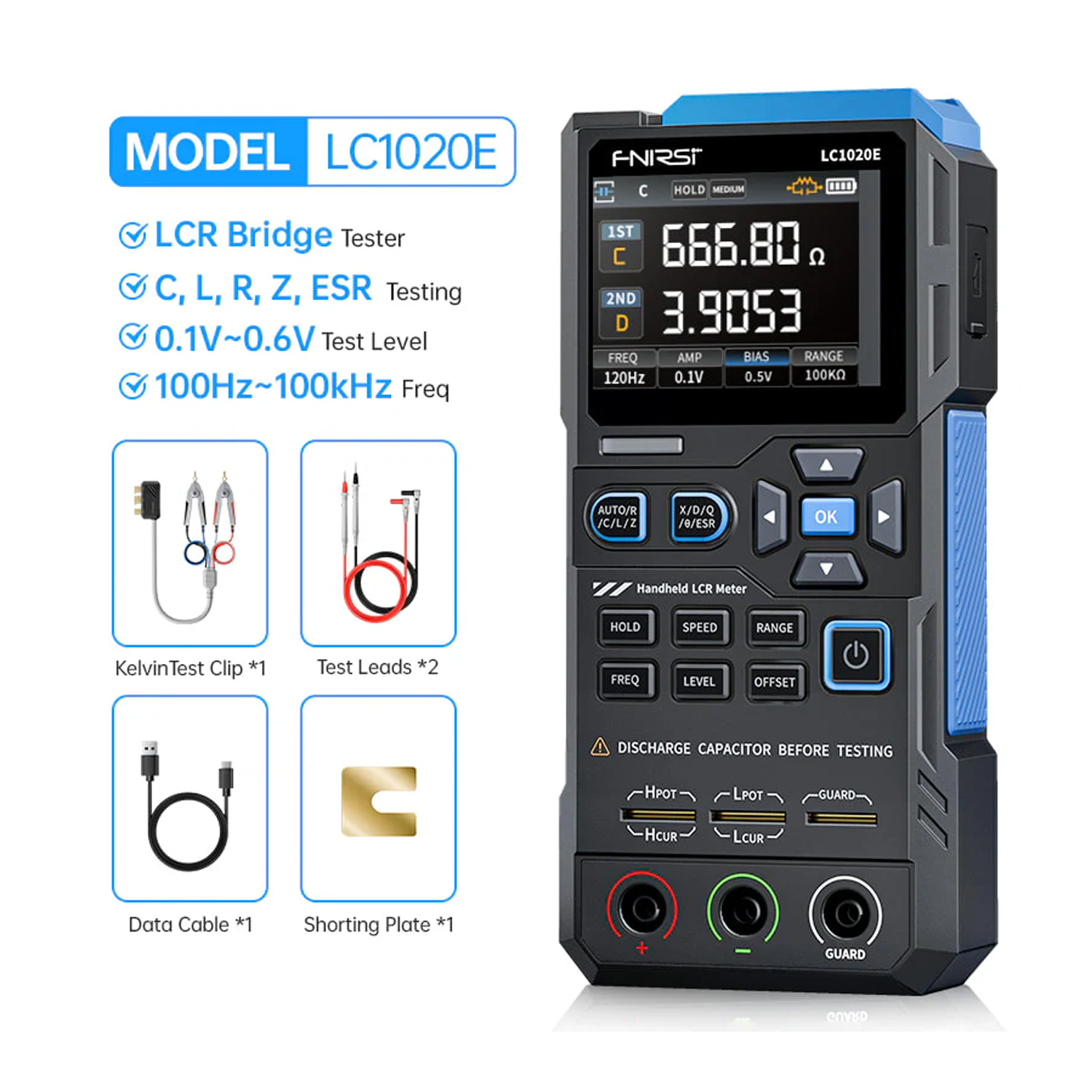

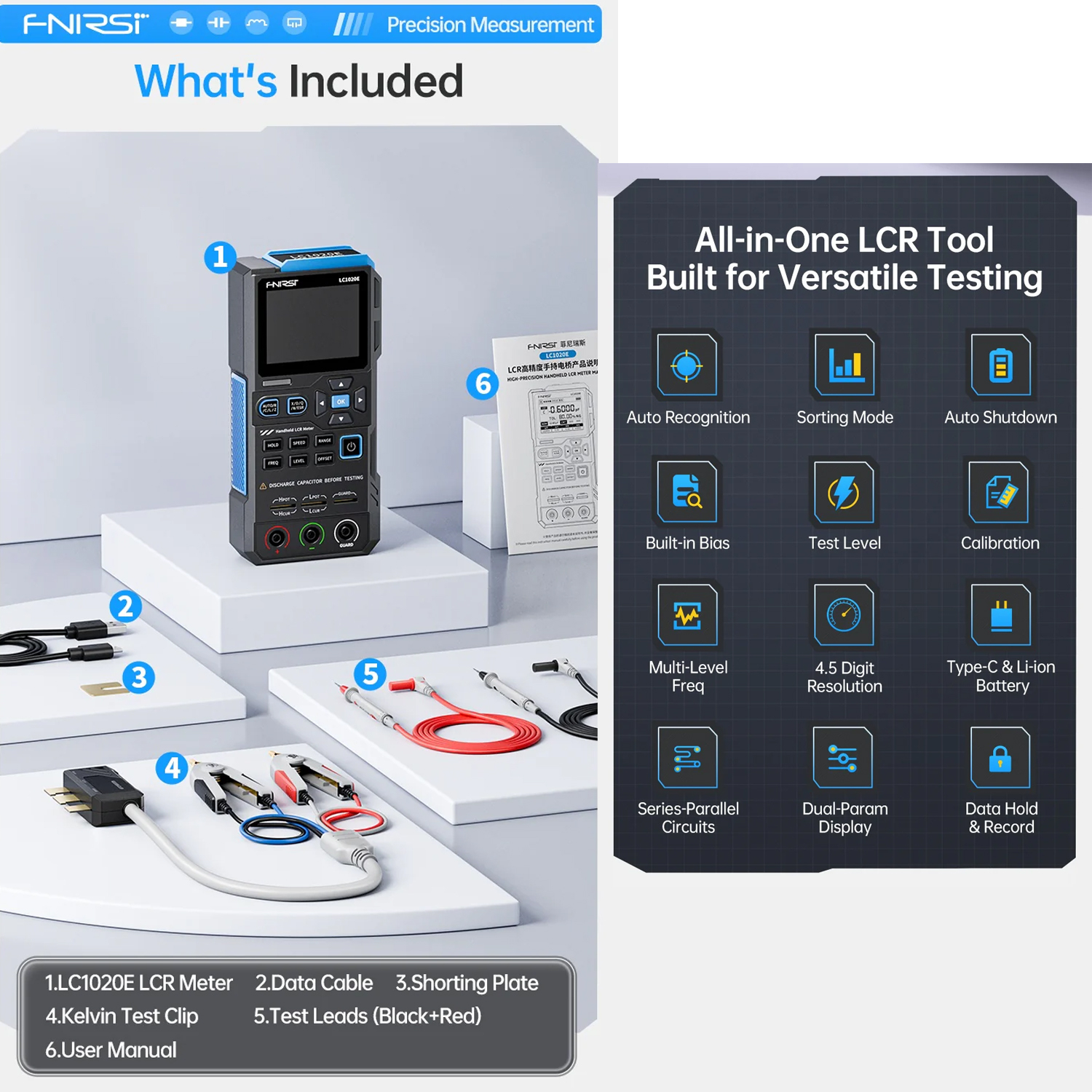

Комплектація:

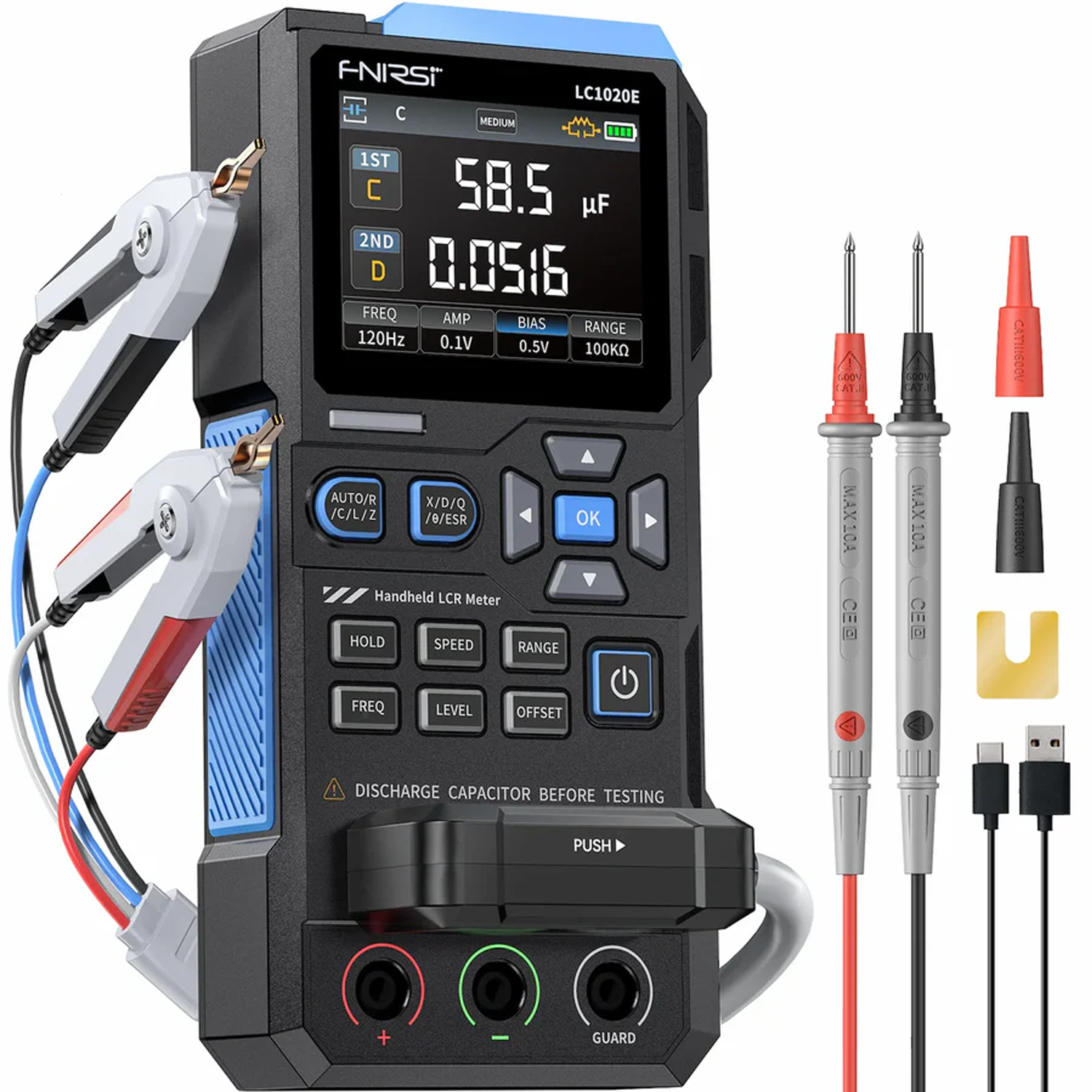

◉ Вимірювач LCR LC1020E *1
◉ Кабель передачі даних *1
◉ Замикаюча пластина *1
◉ Вимірювальний затискач Кельвіна *1
◉ Вимірювальні дроти (чорний *1 + червоний *1)
◉ Посібник користувача *1
