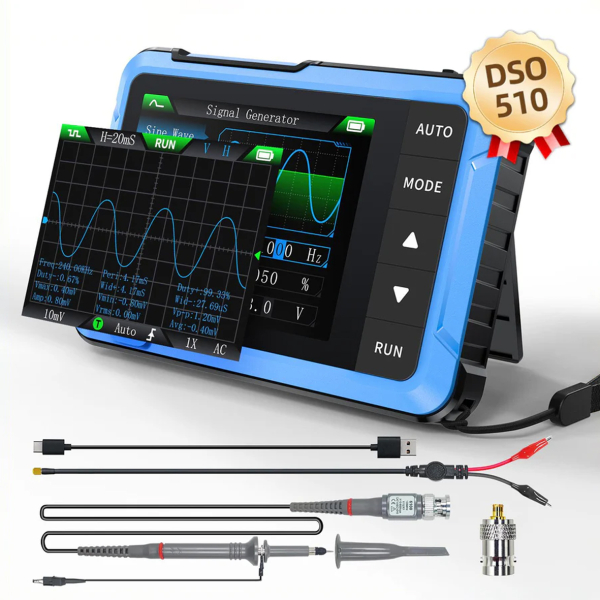

FNIRSI DSO510, 10MHz*1 осцилограф / генератор сигналів
DSO510 – це високопродуктивний флагманський осцилограф, ідеальний для тестування складних сигналів, досліджень та розробок. Розроблений з розширеним функціоналом, він ідеально підходить для професіоналів, які займаються складним ремонтом або навчальними закладами, яким потрібні точні вимірювання.
Цей осцилограф пропонує частоту дискретизації в реальному часі 48 МВ/с та смугу пропускання 10 МГц, підтримуючи як періодичні аналогові, так і неперіодичні цифрові сигнали. Оснащений повним набором режимів запуску (одиничний, нормальний, автоматичний), він забезпечує надійну точність у широкому діапазоні вимірювання напруги ±400 В. DSO510 також має ефективний автоматичний режим одним клацанням миші, який миттєво відображає форми сигналів без складних налаштувань.
Крім того, він включає вбудований генератор сигналів з вихідною частотою 50 кГц, що дозволяє створювати універсальні налаштування тестування. Його 2,8-дюймовий HD РК-екран з роздільною здатністю 320×240 забезпечує чітке зображення, а літієва батарея ємністю 1000 мАг забезпечує до 4 годин безперервної роботи.
Основні моменти

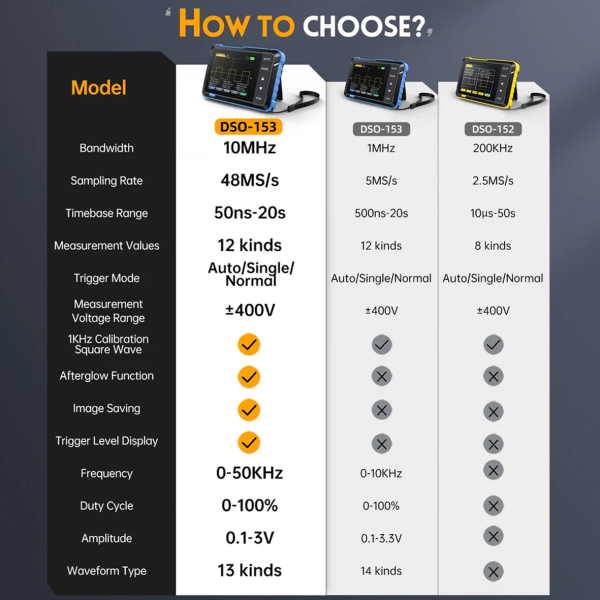

- Оновлена версія: Портативний осцилограф FNIRSI DSO-510 – це оновлена версія осцилографа FNIRSI DSO152, з широкою смугою пропускання 10 МГц, високою частотою дискретизації 48 МВ/с, діапазоном часової розгортки 50 нс-20 С. Можна вимірювати напругу до 400 В.
- Точне вимірювання: Цифровий портативний осцилограф підтримує рівень відображення та нескінченне післясвітіння, що дозволяє точно фіксувати характеристики сигналу. Він підтримує масштабування форми сигналу, призупинення, рух, а також функції збереження та експорту зображень.
- Генератор сигналів DDS: FNIRSI DSO-510 може виводити 13 видів сигналів, а максимальна вихідна частота сигналу становить до 50 кГц, що може задовольнити потреби моделювання різноманітних сигналів та підвищити ефективність тестування та аналізу.
- Професійний дизайн: підходить для періодичних аналогових та неперіодичних цифрових сигналів. 2,8-дюймовий HD РК-дисплей, роздільна здатність 320*240, чіткий та легкий для спостереження. Функція AUTO однією клавішею може автоматично оптимізувати параметри вимірювання.
- Тривалий термін служби батареї: Автомобільний осцилограф має вбудований високоякісний літій-іонний акумулятор ємністю 1000 мАг та підтримує зарядку через інтерфейс Type-C для забезпечення безтурботного тривалого використання.
Особливості
- Портативний 2,8-дюймовий TFT-осцилограф для початківців та аматорів
- Осцилограф DSO: 48 Мс/с, смуга пропускання 10 МГц, діапазон напруги ±400 В.
- Генератор сигналів: 50 кГц
- РК-дисплей високої чіткості 320*240, інтерфейс Type-C.
- Готова збірка, легка, ідеально підходить для обслуговування.
- Різноманітні функції спуску: одиночний, звичайний, автоматичний.
- Підтримка типів сигналів: періодичні аналогові сигнали та неперіодичні цифрові сигнали.
- 2 мови: китайська, англійська
- АВТОМАТИЧНИЙ режим одним клацанням миші: миттєво відображає форми сигналів без складних налаштувань.
- Термін служби батареї: вбудований літій-іонний акумулятор ємністю 1000 мАг з 4 годинами роботи на одному заряді.
- Рекомендоване використання : ідеально підходить для складного ремонту, розробки та освітніх проектів.
Основні параметри
- Бренд: FNIRSI
- Модель: DSO-510
- Дисплей: 2,8 дюйма / PPI: 320*240
- Заряджання через USB: 5 В/1 А
- Ємність літієвої батареї: 1000 мАг
- Розмір: 99x68,3x19,5 мм
- Вага: 104 г
Міні-осцилограф
· Канал: 1
· Частота дискретизації: 48 Мс/с
· Пропускна здатність: 10 МГц
· Вертикальна чутливість: 10 мВ/поділ-20 В/поділ (Прогрес відповідно до способу 1-2-5)
· Діапазон часової бази: 50 нс/поділ – 20 с/поділ (Прогрес згідно зі способом 1-2-5)
· Діапазон напруги: X1: ±40 В (Vpp: 80 В)
X10: ±400 В (Vpp: 800 В)
· Режим запуску: Автоматичний / Звичайний / Одинарний
· Тригерний край: Наростаючий фронт / Спадаючий фронт
· Зчеплення: AC/DC
Генератор сигналів
· Частота: 0-50 кГц
· Робочий цикл: 0-100% (прямокутні та пилкоподібні хвилі)
· Амплітуда: 0,1-3,0 В
· Форми хвиль
· Синусоїда, прямокутна хвиля, пилкоподібна хвиля, півхвиля, повна хвиля, ступінчаста хвиля, антиступінчаста хвиля, експоненціальне наростання, експоненціальне падіння, сигнал постійного струму, багатотональний сигнал, імпульс промивання, хвиля Лоренца.
