FNIRSI DSO-TC4, тестер електр. компонентів / портативний осцилограф 10 МГц / генератор сигналів

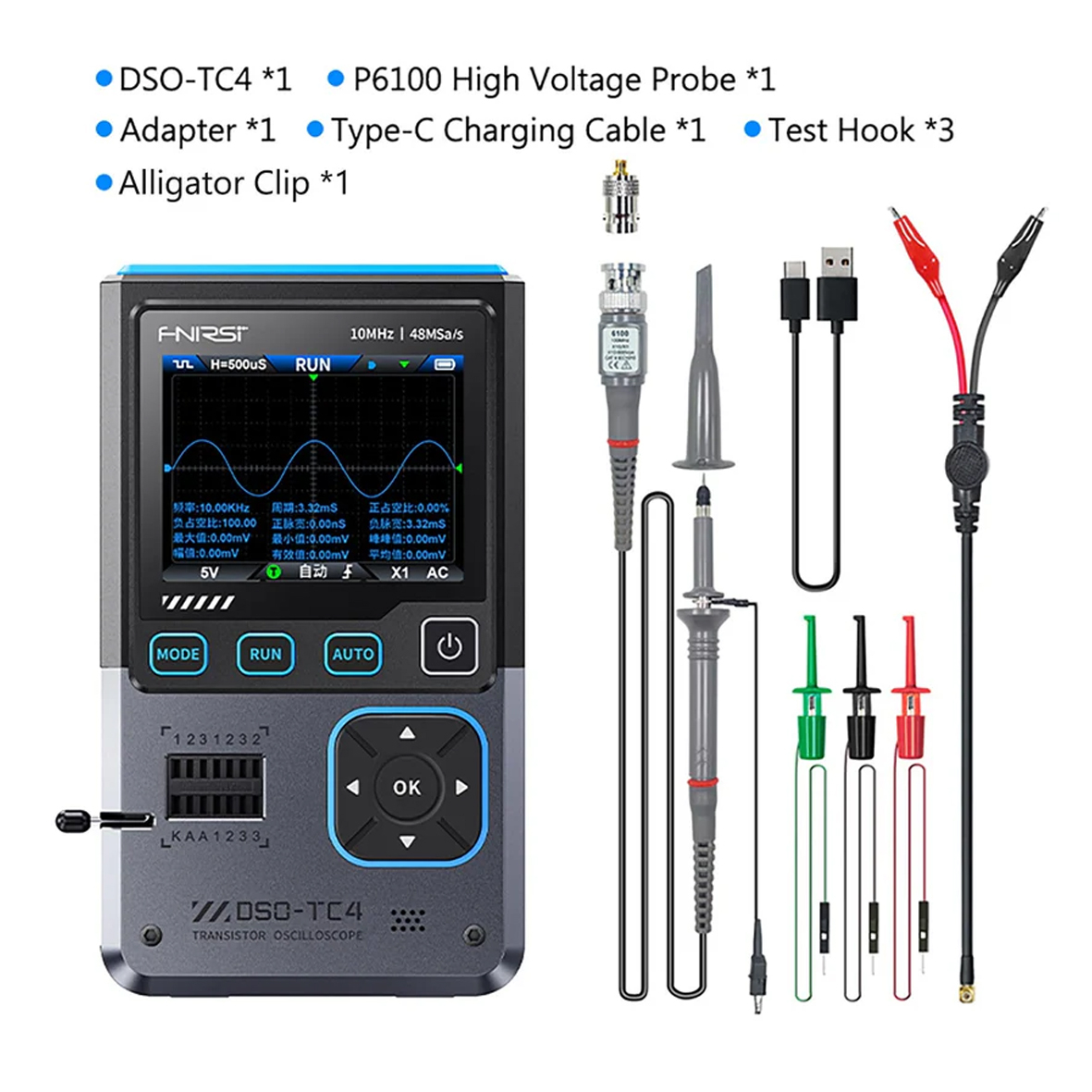

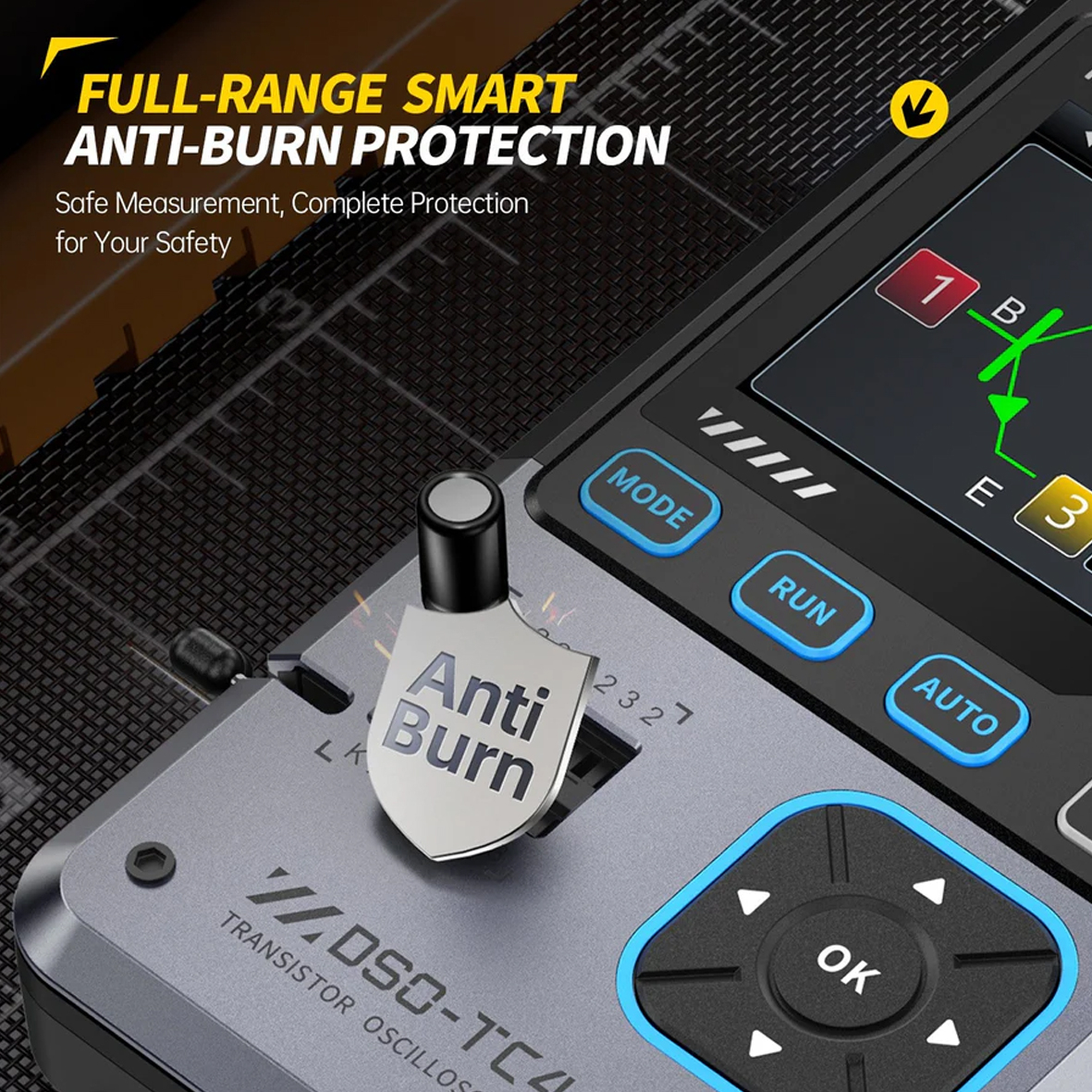

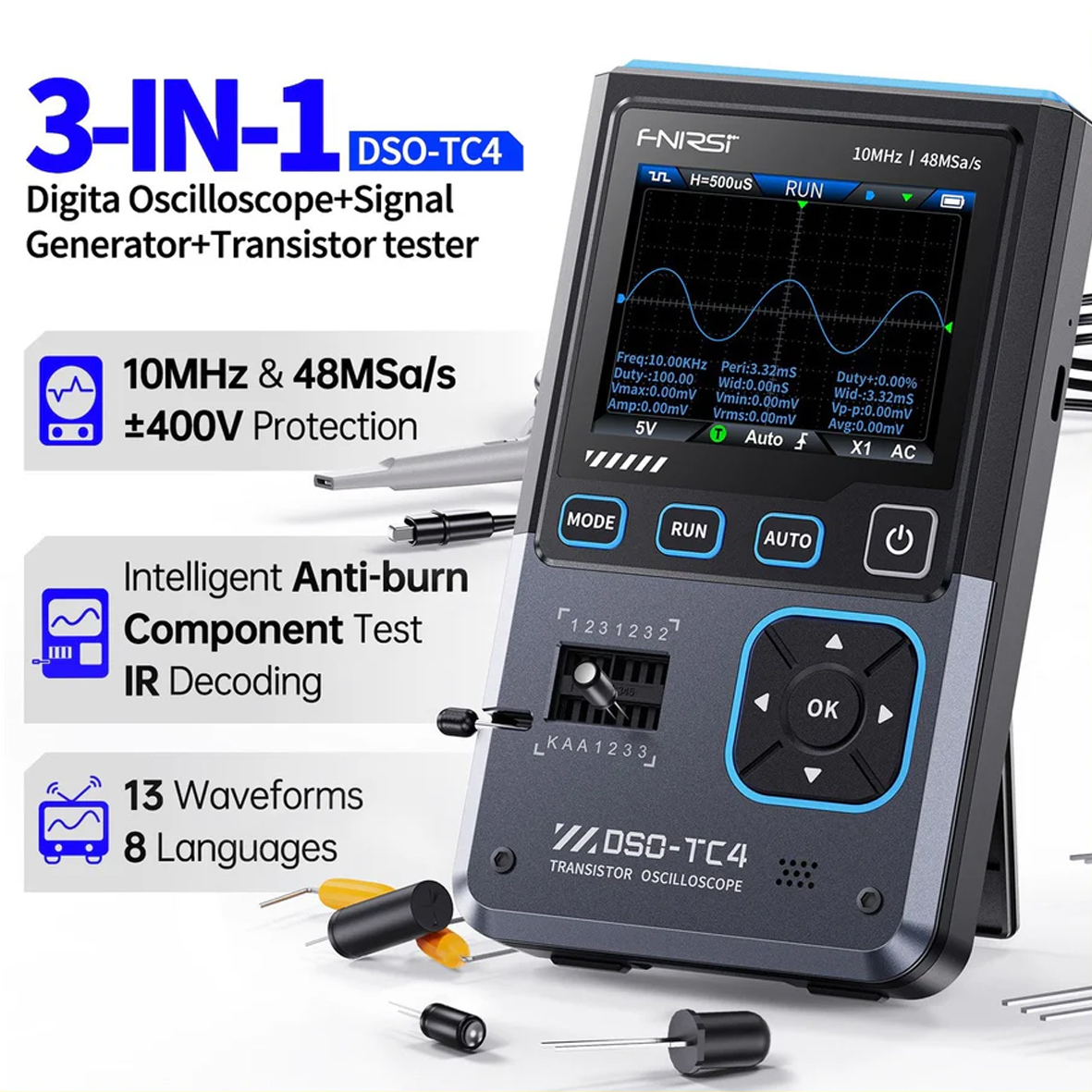

DSO-TC4 — це багатофункціональний транзисторний осцилограф, випущений FNIRSI, який є універсальним та практичним, і розроблений для галузей технічного обслуговування та досліджень і розробок. Він об'єднує осцилограф, генератор сигналів і транзистор. Основні моменти :  ◉ Багатофункціональний інструмент : поєднує осцилограф, тестер транзисторів та генератор сигналів в одному оновленому пристрої для універсального використання. ◉ Розумний захист від вигорання : повний діапазон захисту забезпечує безпечні вимірювання в усіх режимах. ◉ Високопродуктивний осцилограф : смуга пропускання 10 МГц, частота дискретизації 48 Мвиб/с, максимальна вхідна напруга 400 В. Автоматичний режим одним дотиком для швидкого та точного захоплення сигналу. ◉ Ідентифікація компонентів : Перевірка діодів, стабілітронів, тріністорів, конденсаторів, резисторів, котушок індуктивності, транзисторів, MOSFET та інших компонентів одним кліком. ◉ Кольоровий TFT-дисплей : 2,8-дюймовий TFT-екран високої роздільної здатності для чіткої візуалізації осцилограм та даних. Основні характеристики продукту: Функції осцилографа:

• Частота дискретизації: 48 Мвиб/с
• Аналогова смуга пропускання: 10 МГц
• Захист від напруги: ±400 В

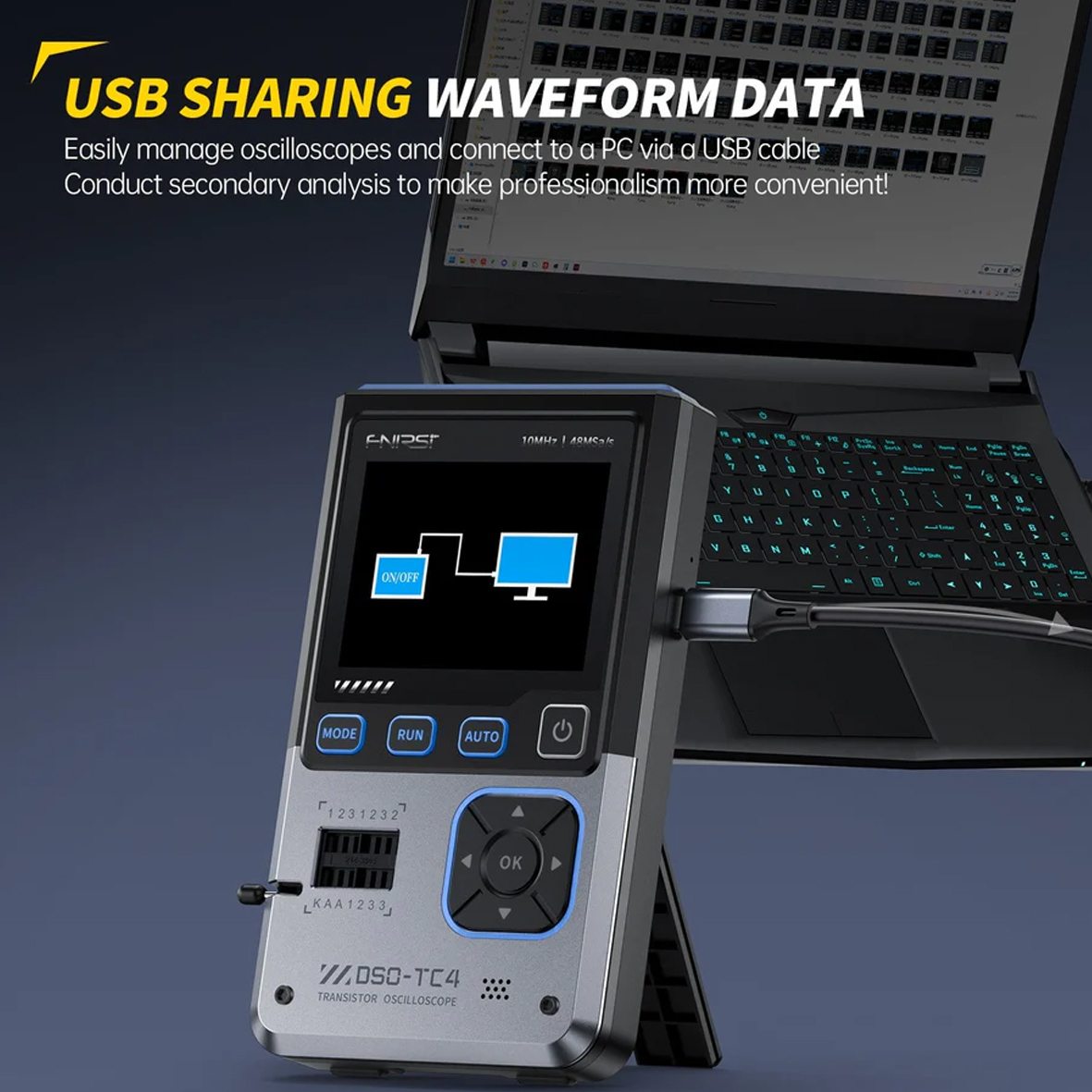

• Зберігання сигналів: підтримує збереження та перегляд знімків екрана, що зручно для аналізу даних

Функція генератора сигналів:

• Підтримує 13 виходів форми сигналу, діапазон частот 0-50 кГц, регульована вихідна напруга 0-3 В.
• Вихідні параметри (частота, амплітуда, шпаруватість) регулюються, гнучкі для задоволення різних потреб

Функція транзистора:

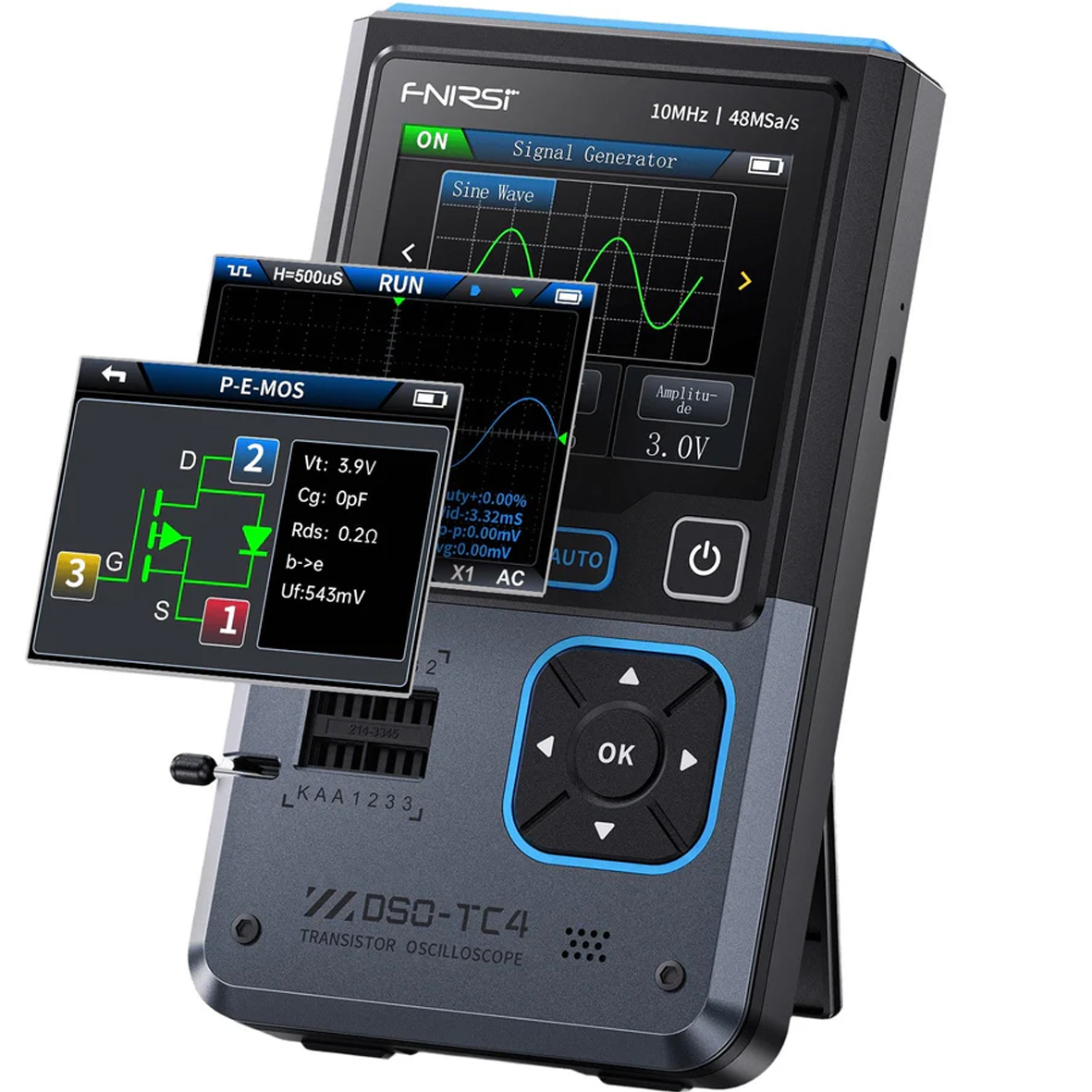

• Висока ефективність: Автоматичне визначення типу та розташування контактів тестованого компонента, спрощення процесу роботи та підвищення ефективності тестування

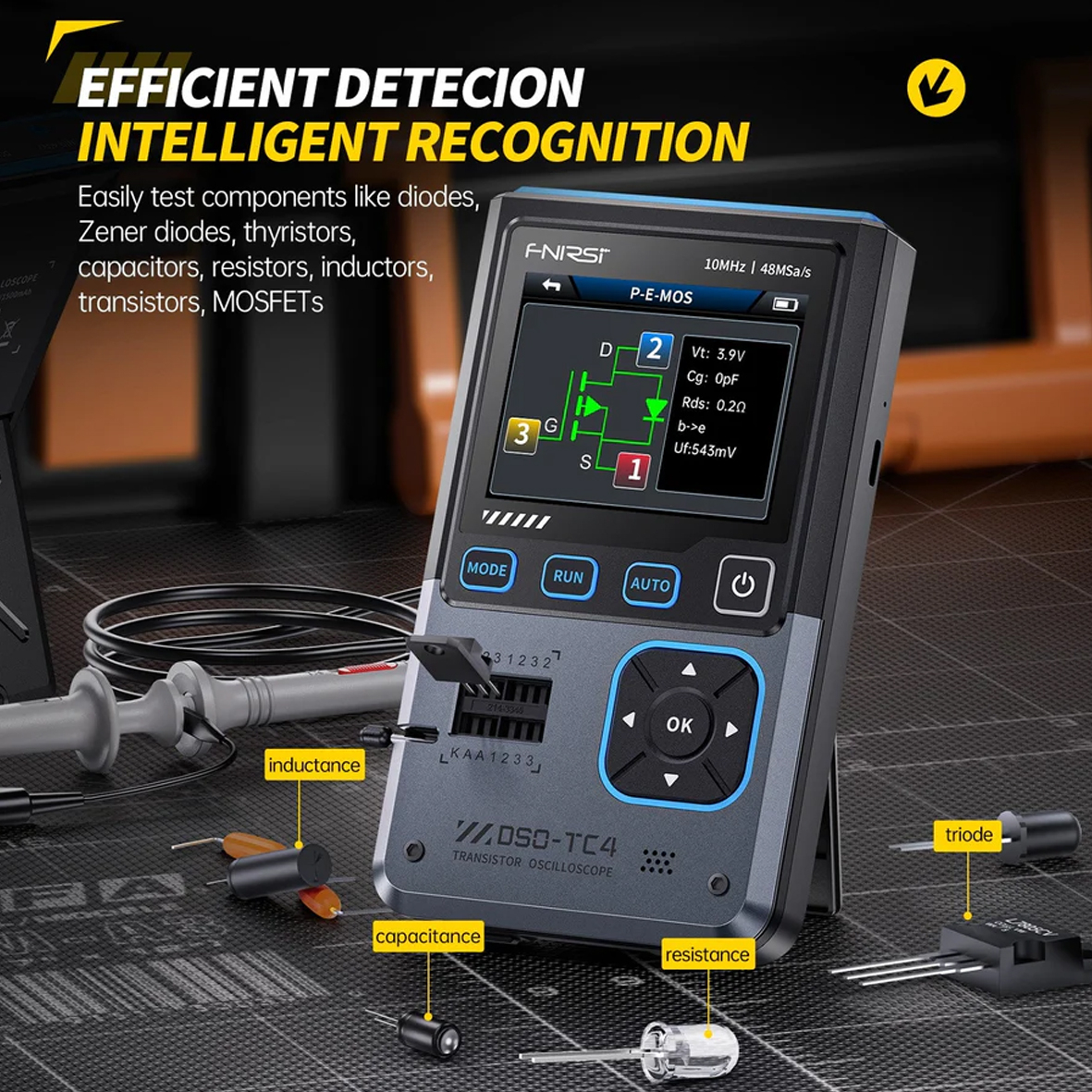

• Різноманітні категорії: Виявлення та аналіз продуктивності та характеристик напівпровідникових компонентів, таких як транзистори, діоди, тріоди, польові транзистори тощо.

Портативний дизайн:

• Оснащений 2,8-дюймовим кольоровим TFT-екраном, зображення чітке та інтуїтивно зрозуміле
• Вбудований літій-іонний акумулятор високої ємності (1500 мАг), час роботи в режимі очікування 4 години
• Маленький та легкий, підходить для мобільного використання.

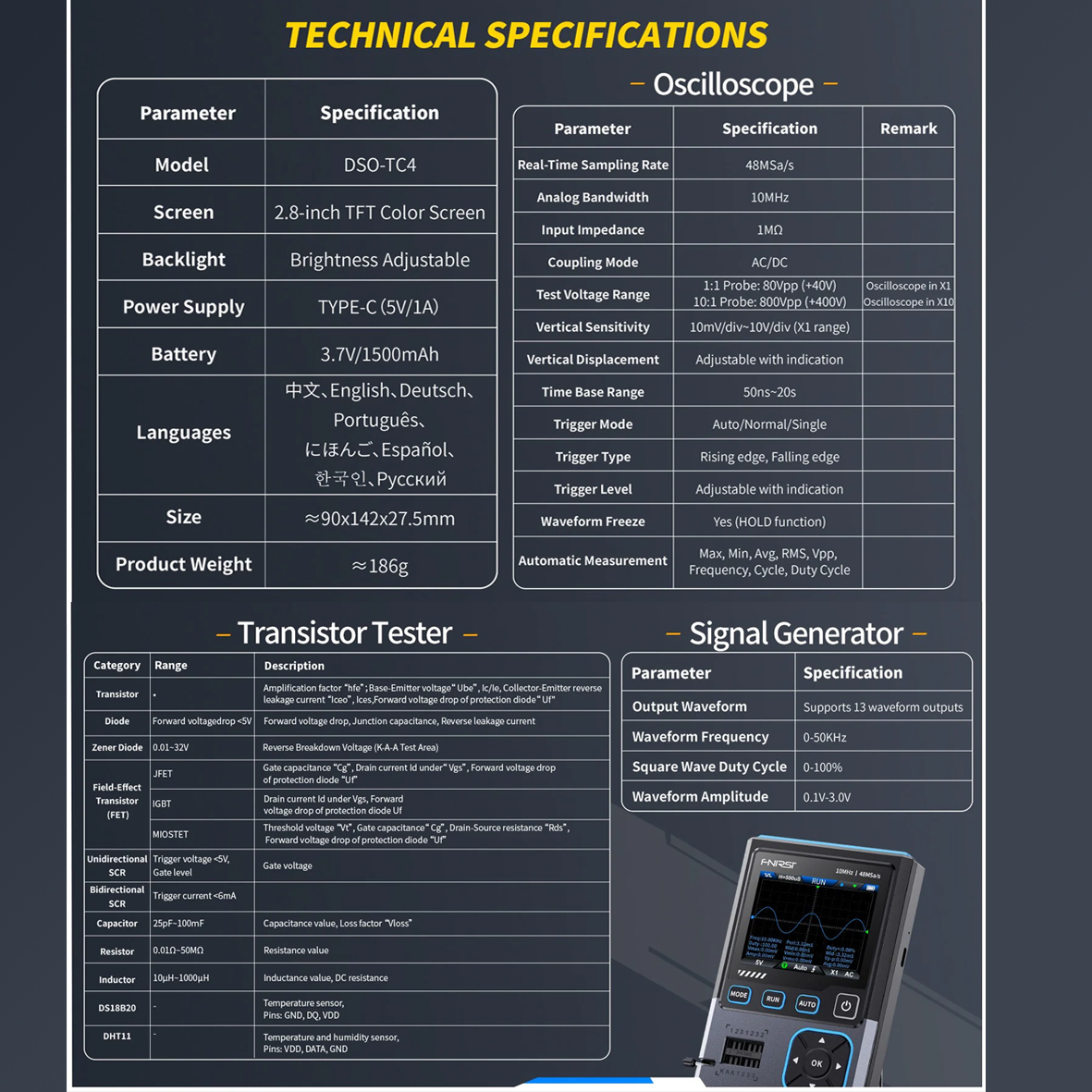

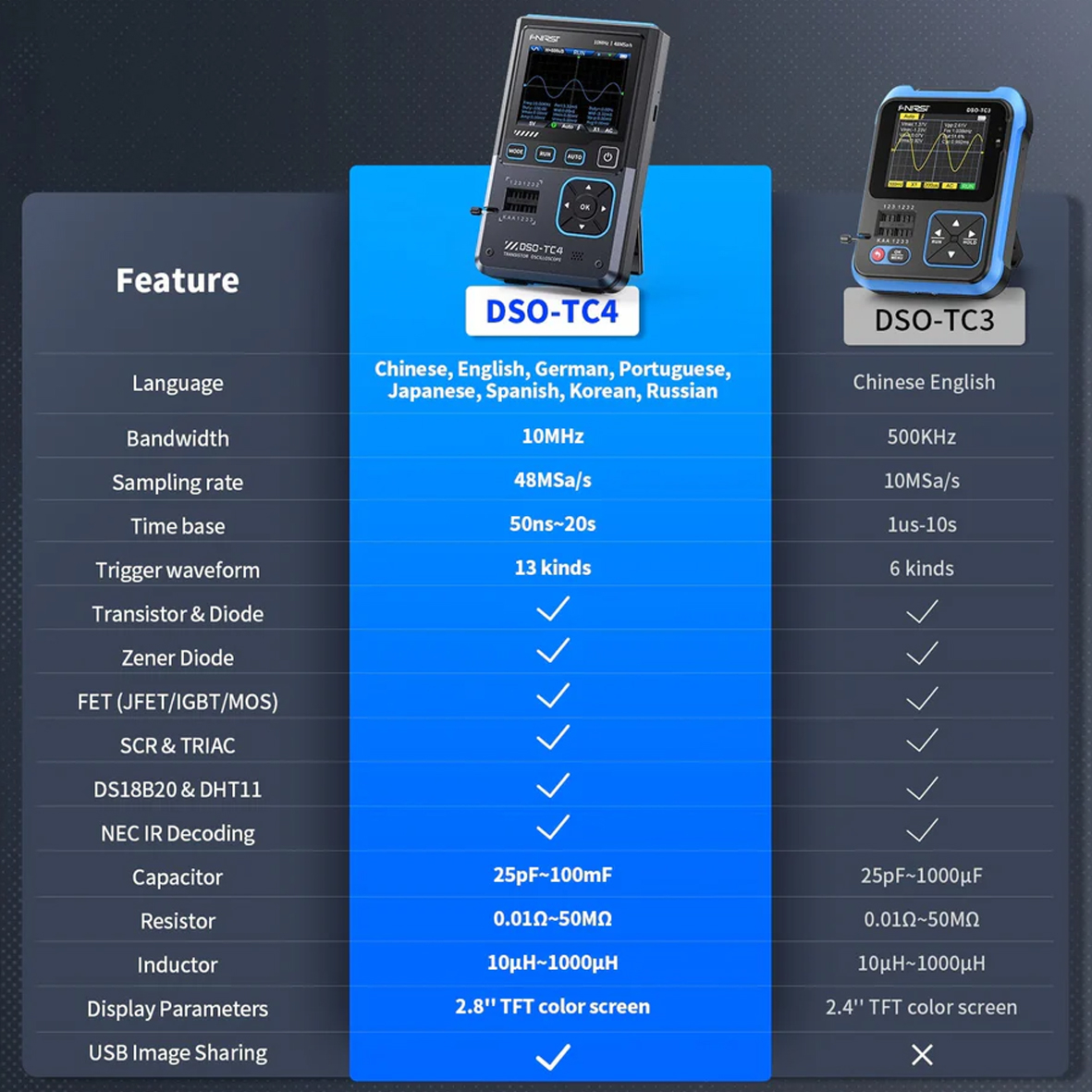

Специфікації Основні параметри

• Бренд: FNIRSI
• Модель: DSO-TC4
• Екран: 2,8-дюймовий кольоровий TFT-екран
• Підсвічування: Регульована яскравість
• Блок живлення: ТИПУ C (5 В/1 А)
• Акумулятор: 3,7 В/1500 мАг
• Мови: 中文、English、Deutsch、Português、にほんご、Español、한국인、Pyccкий
• Розмір: ≈90x142x27,5 мм
• Вага продукту: ≈186 г

Параметри осцилографа

• Частота дискретизації в реальному часі: 48 Мвиб/с
• Аналогова пропускна здатність: 10 МГц
• Вхідний імпеданс: 1 МОм
• Режим з'єднання: AC/DC
• Діапазон випробувальної напруги:

Зонд 1:1: 80 В розмах (+40 В) Зонд 10:1: 800 В розмах (+400 В)

• Вертикальна чутливість: 10 мВ/поділ ~ 10 В/поділ (діапазон X1)
• Вертикальне зміщення: Регульований з індикацією
• Діапазон часової бази: 50 нс~20 с
• Режим запуску: Автоматичний/Звичайний/Одинарний
• Тип тригера: Зростаючий фронт, спадаючий фронт
• Рівень тригера: Регульований з індикацією
• Заморожування форми хвилі: Так (функція HOLD)
• Автоматичне вимірювання: Макс., Мін., Серед., RMS, Vpp, Частота, Цикл, Коефіцієнт заповнення

Тестування компонентів

• Транзистор: Коефіцієнт підсилення "hfe"; напруга база-емітер "Ube", Ic/Ie, зворотний струм витоку колектор-емітер "Iceo", Ices, падіння напруги вперед захисного діода "Uf"
• Діод: Падіння напруги в прямому напрямку <5 В (падіння напруги в прямому напрямку, ємність переходу, зворотний струм витоку)
• Стабілітрон: Зворотна пробійна напруга 0,01~32 В (випробувальна зона KAA)
• Польовий транзистор (FET):
• JFET: ємність затвора "Cg", струм стоку Id під "Vgs", падіння напруги вперед захисного діода "Uf" IGBT: струм стоку Id під Vgs, падіння напруги вперед захисного діода Uf MIOSTET: порогова напруга "Vt", ємність затвора "Cg", опір стік-витік "Rds", падіння напруги вперед захисного діода "Uf"
• Однонаправлений SCR: Напруга запуску <5 В, рівень затвора (напруга затвора)
• Двонаправлений SCR: Струм запуску <6 мА (напруга затвора)
• Конденсатор: 25 пФ~100 мФ, значення ємності, коефіцієнт втрат "Vloss"
• Резистор: 0,01 Ом ~ 50 МОм
• Індуктор
• Опір постійному струму 10 мкГн~1000 мкГн

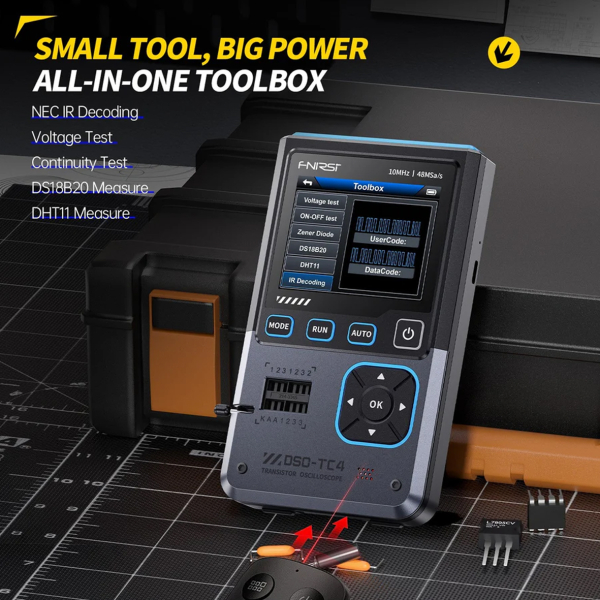

• ДС18Б20
• Датчик температури, контакти: GND, DQ, VDD
• ДХТ11
• Датчик температури та вологості, контакти: VDD, DATA, GND

  Параметри генератора сигналів

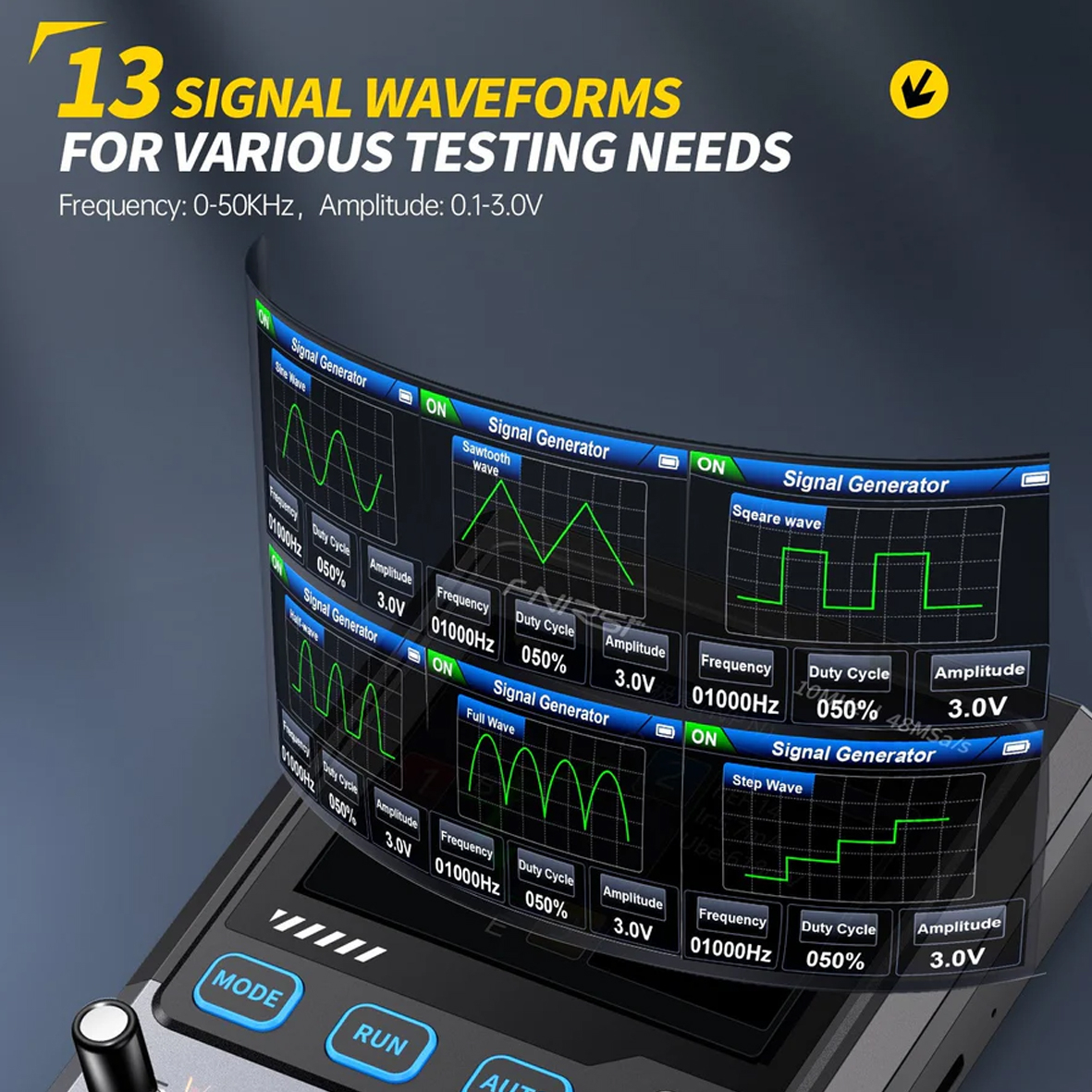

• Вихідна форма хвилі: Підтримує 13 виходів сигналів
• Частота форми хвилі: 0-50 кГц
• Коефіцієнт заповненості прямокутної хвилі: 0-100%
• Амплітуда хвилі: 0,1 В - 3,0 В
