FNIRSI 2D15P, 2щупи (цифровий мультиметр / портативний осцилограф 100 МГц*2 / генератор сигналів / smart професійний тестер), розширена комплектація

FNIRSI 2D15P поєднує фізичні кнопки з 4,3-дюймовим ємнісним сенсорним екраном. Він пропонує дискретизацію 500 Мвиб/с, пропускну здатність для одного каналу 100 МГц (двоканальний режим 50 МГц) та глибину пам'яті від 10 тис. до 1 МБ. Функції включають 128-рівневий дисплей у градаціях сірого, захоплення сигналів зі швидкістю 1200 кадрів/с, математичні функції, 18 автоматичних вимірювань, генератор сигналів з частотою 10 МГц та мультиметр True RMS з 19999 відліками, що підтримує тестування напруги, струму, опору, ємності, діодів та перевірки провідності кола.

Основні моменти:

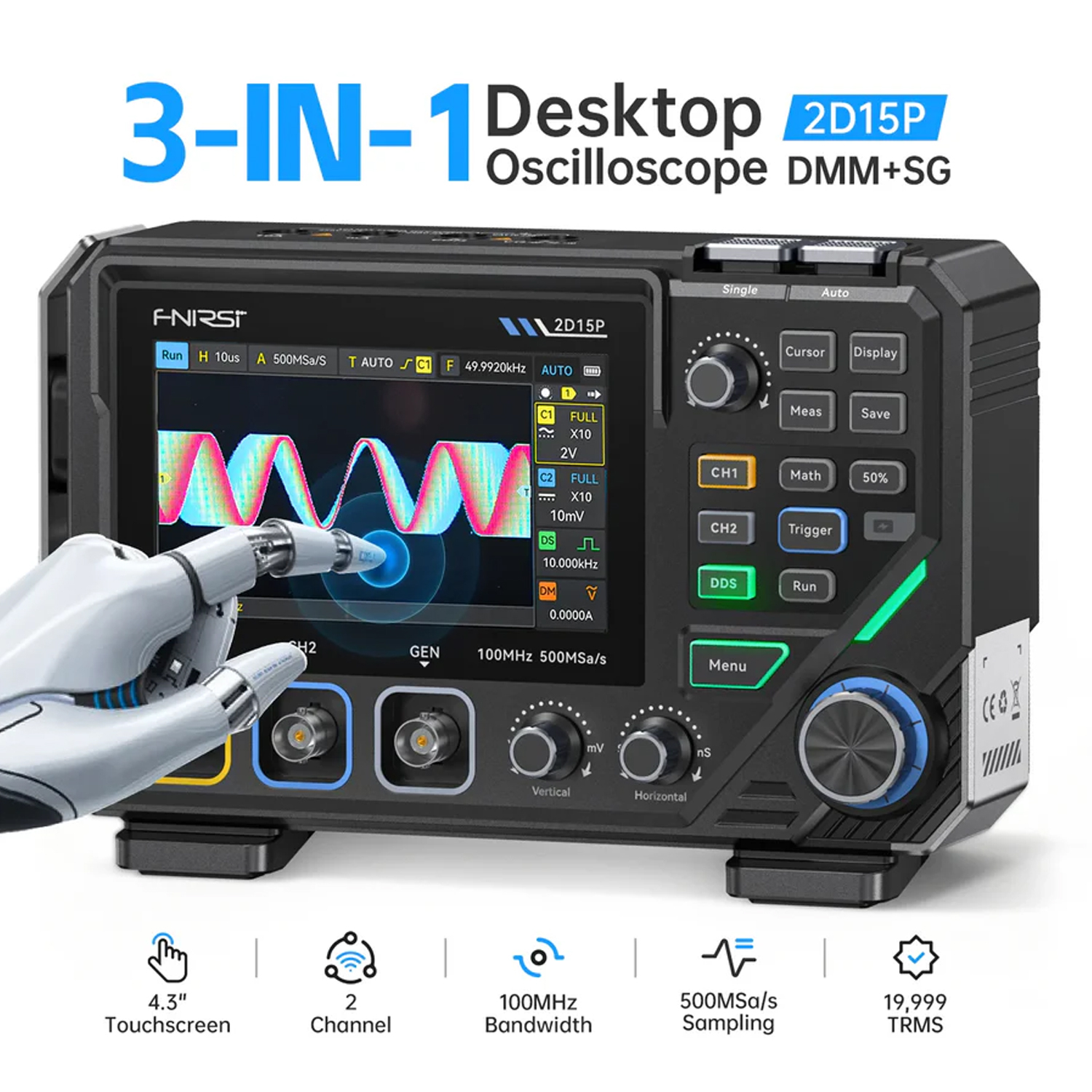

◉ 3-в-1: Осцилограф · Мультиметр · Генератор сигналів

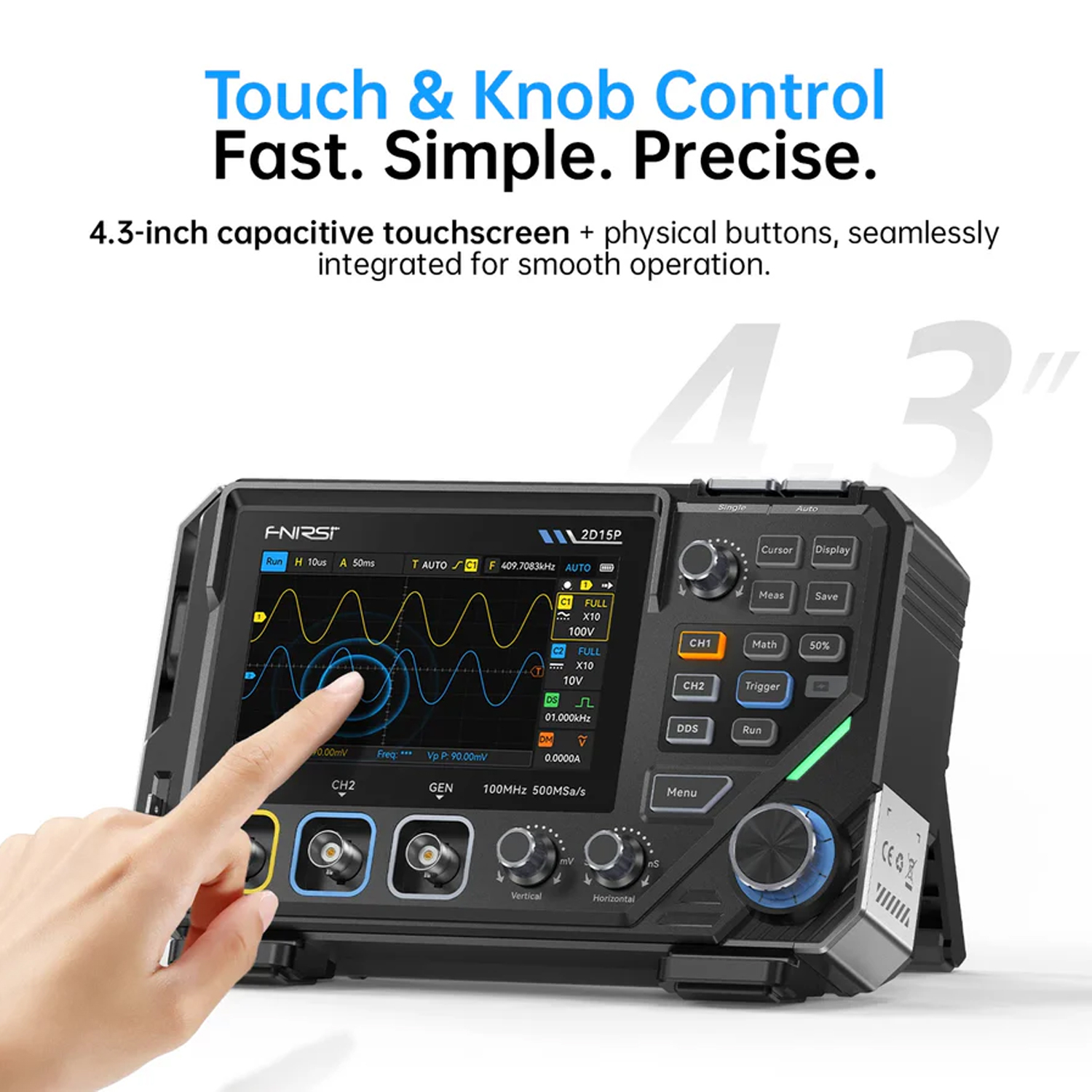

◉ 4,3-дюймовий сенсорний IPS-екран + фізичні клавіші

◉ Смуга пропускання 100 МГц · Частота дискретизації 500 Мвиб/с

◉ 128-рівневий дисплей шкали сірого та колірної температури

◉ ≈Швидкість захоплення сигналу ≈1200 кадрів/с

◉ Нескінченна стійкість · Режим XY

◉ Підтримка математичних функцій для аналізу в режимі реального часу

◉ Мультиметр True RMS на 19999 відліків

◉ Акумулятор 5000 мАг · Зарядка через Type-C

Основні характеристики:

• Двоканальний вхід — 100 МГц одноканальний / 50 МГц двоканальний режим роботи.
• Вибір глибини пам'яті — 10 K / 100 K / 1 M для гнучкого збору даних.

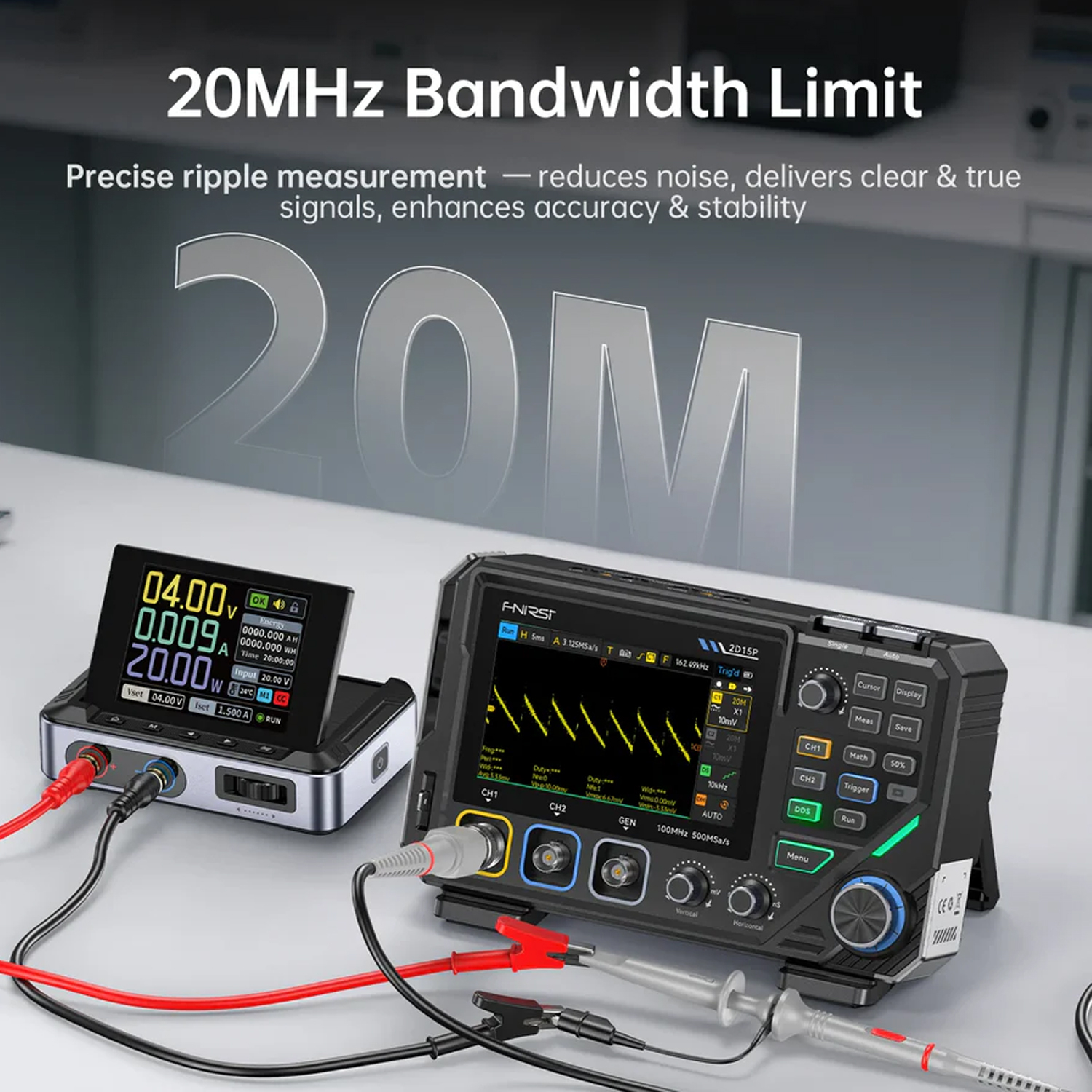

• Обмеження пропускної здатності 20 МГц — Зменшує шум для точного вимірювання пульсацій та прецизійних випробувань.

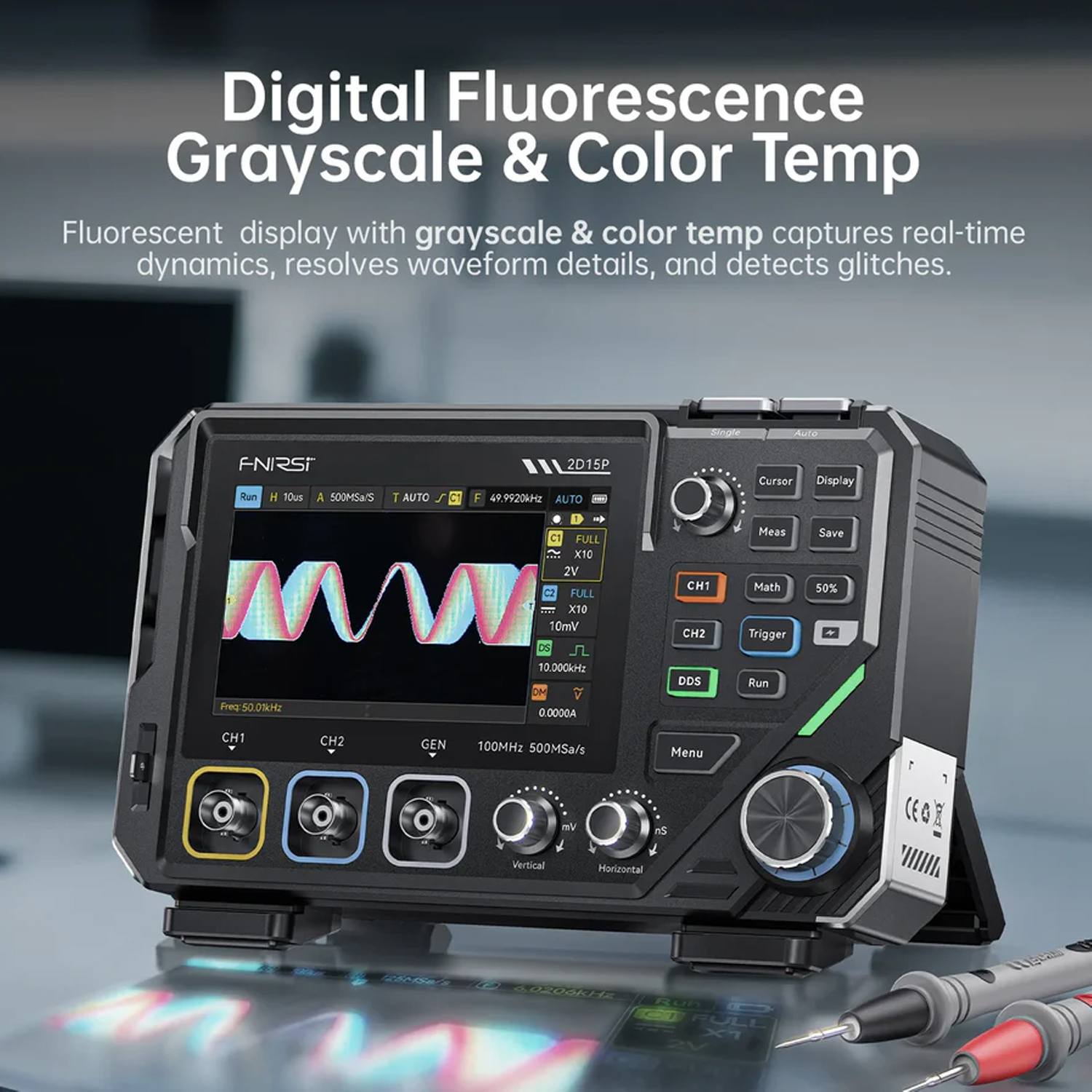

• Візуалізація градацій сірого та колірної температури — відображення стійкості форми хвилі та динаміки сигналу.
• Математичні операції (додавання, віднімання, множення, ділення тощо) — обчислення сигналу в режимі реального часу.
• Режим XY та нескінченна персистенція — візуалізація фазових співвідношень та перекриття форм хвиль.

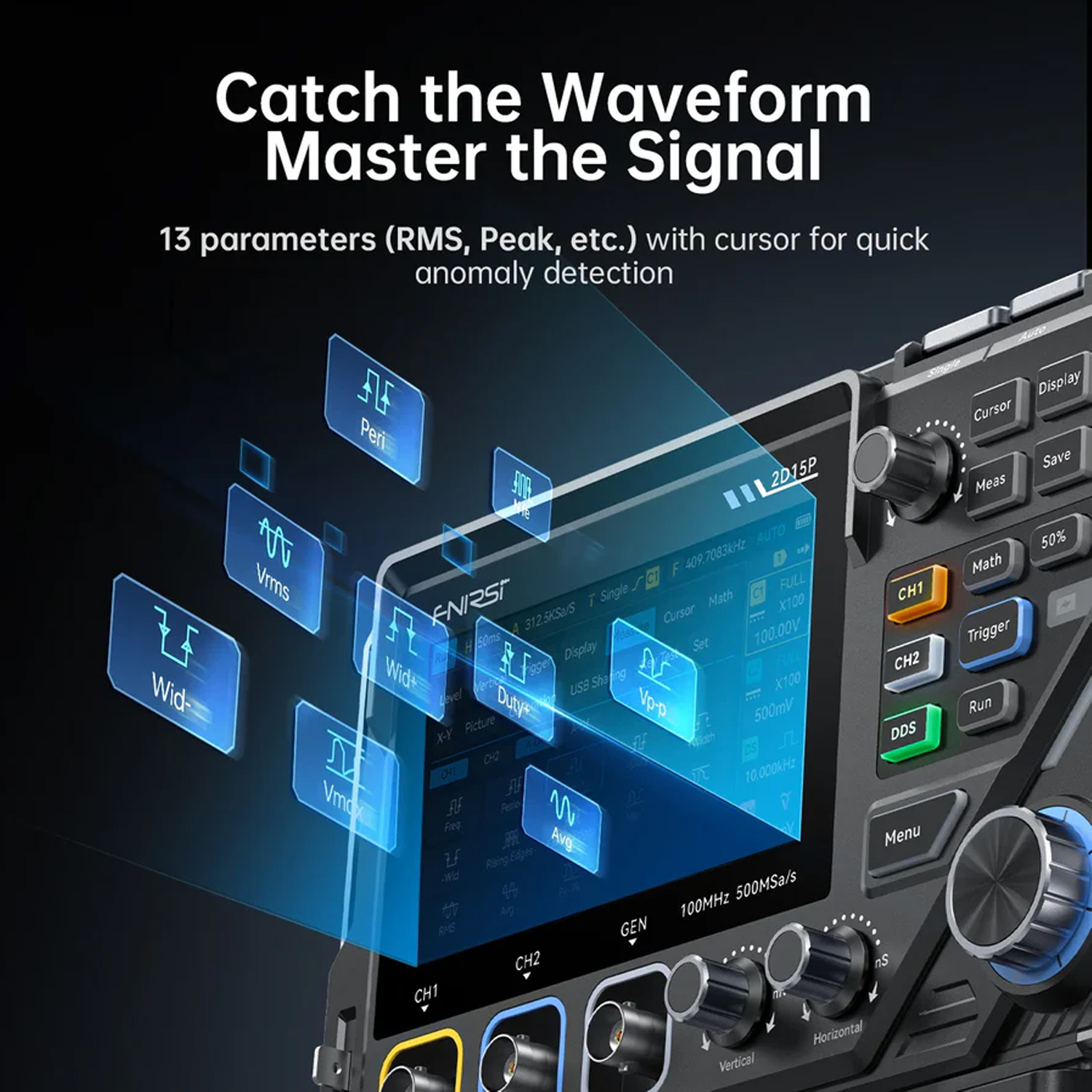

• Функція курсора та 13 автоматичних вимірювань — швидкий та зрозумілий аналіз параметрів.
• Режими автоматичного / звичайного / одиночного запуску — гнучке захоплення сигналу для будь-яких потреб тестування.
• Генератор сигналів DDS 10 МГц — видає до 11 поширених форм сигналу з регульованою амплітудою та шпаруватістю.

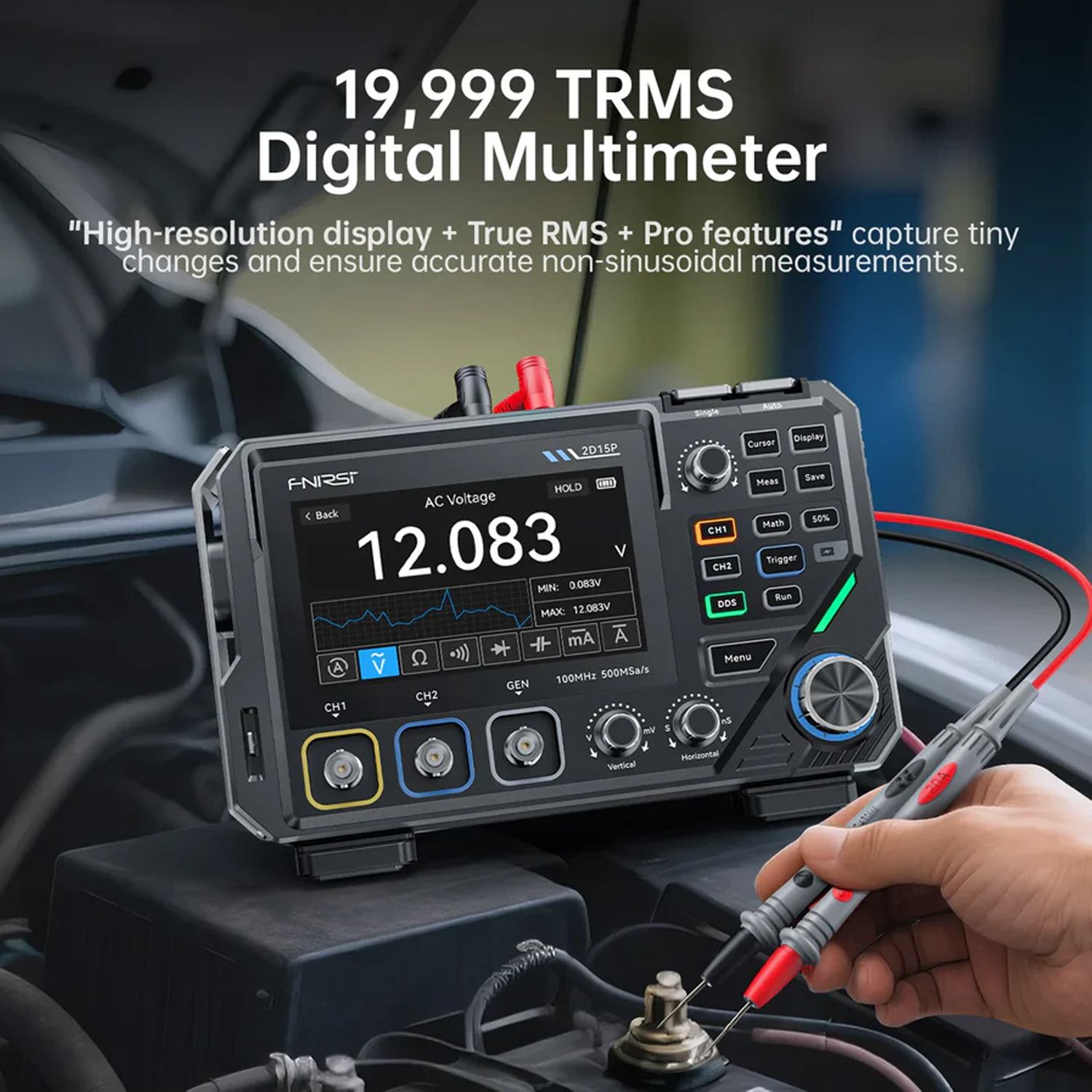

• Мультиметр True RMS (19 999 відліків) — підтримує тестування напруги/ампери (змінного/постійного струму), опору, ємності, діодів та перевірки цілісності кола.

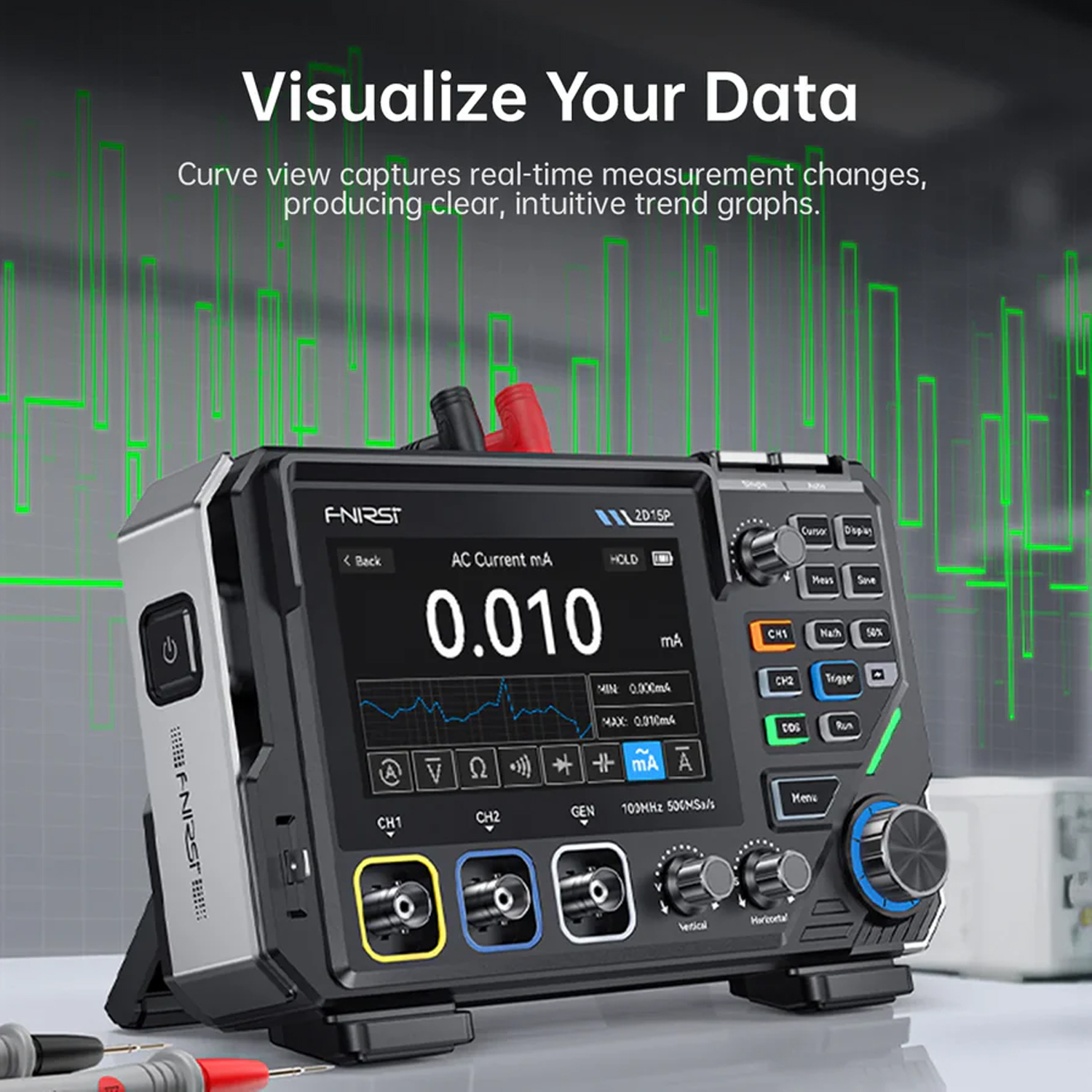

• Функція перегляду кривої — відображає графіки трендів у режимі реального часу для візуального відстеження сигналу.
• Архітектура FPGA + MCU + ADC — забезпечує високошвидкісну обробку сигналів та стабільну роботу.

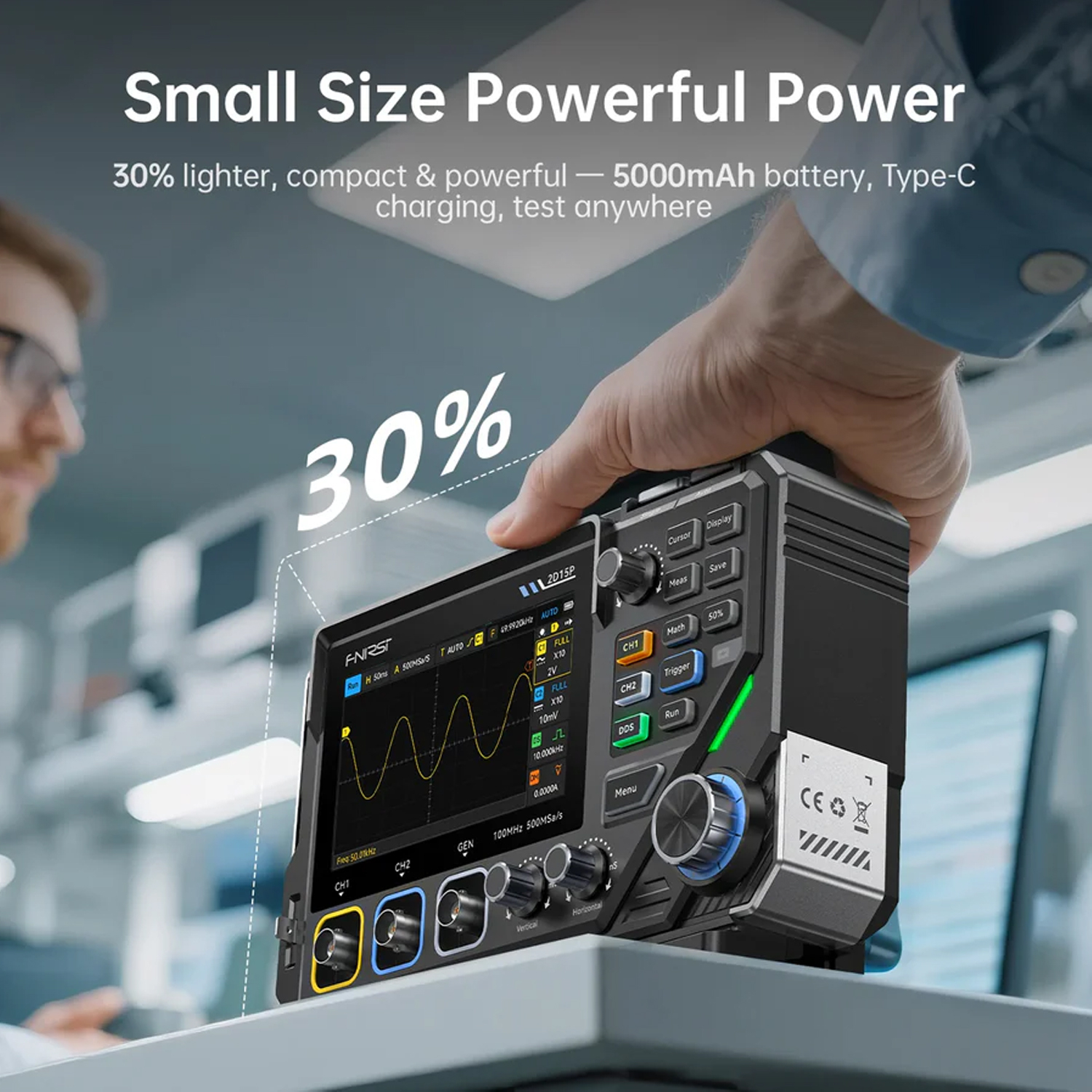

• Компактний та легкий дизайн — на 30% легший корпус із потужним акумулятором ємністю 5000 мАг.
• Функція збереження та експорту хвиль — Зберігання та передача даних хвильової форми для подальшого аналізу.
• Інтерфейс заряджання Type-C — зручне, швидке та універсальне підключення до живлення.

Параметри продукту:

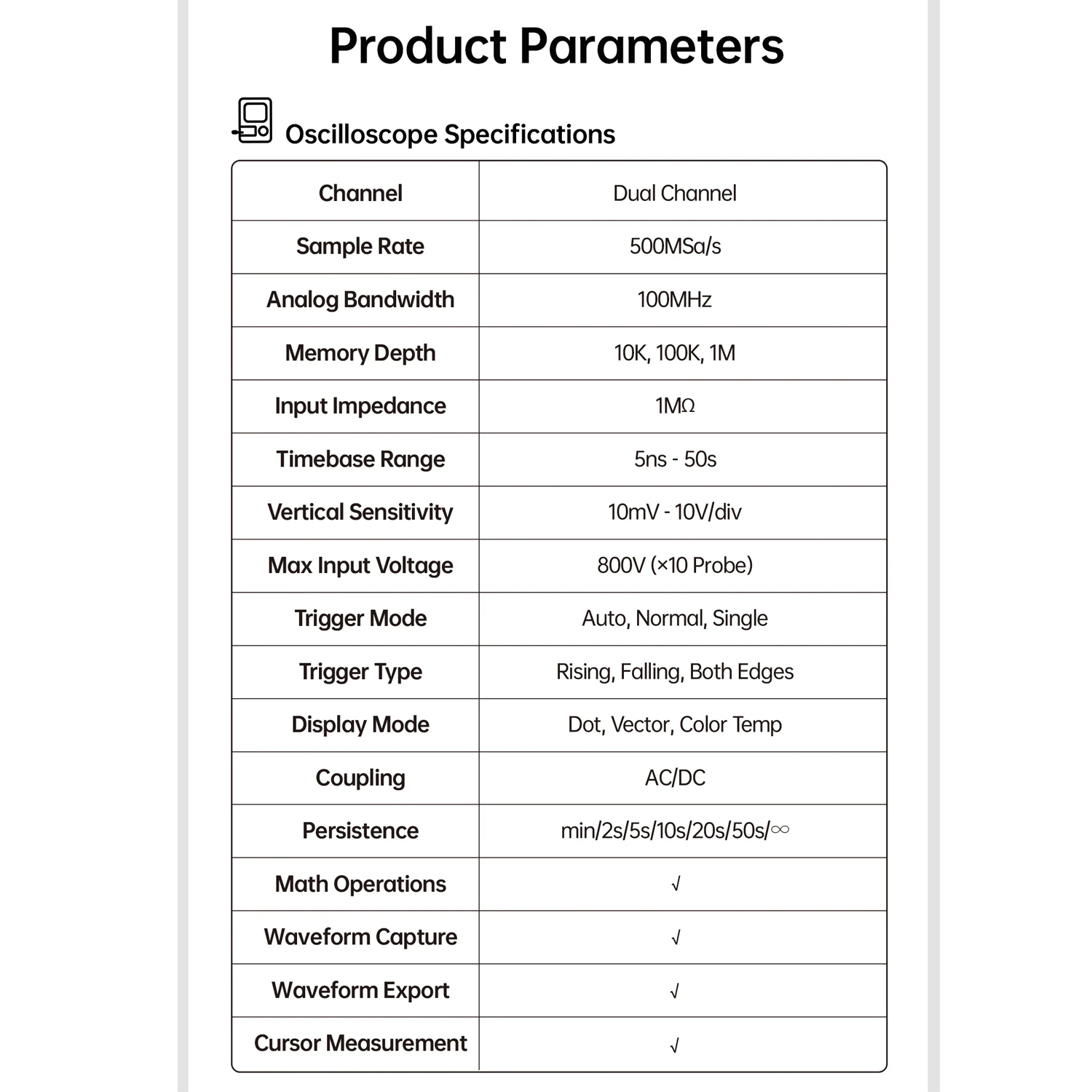

Технічні характеристики осцилографа:

• Канал: Двоканальний
• Частота дискретизації: 500 Мвиб/с
• Аналогова пропускна здатність: 100 МГц
• Глибина пам'яті: 10 тис., 100 тис., 1 млн.
• Вхідний імпеданс: 1 МОм
• Діапазон часової бази: 5 нс - 50 с
• Вертикальна чутливість: 10 мВ - 10 В/поділ
• Максимальна вхідна напруга: 800 В (10 зондів)
• Режим запуску: Автоматичний, Звичайний, Одинарний
• Тип тригера: Підйом, падіння, обидва краї
• Режим відображення: Точка, вектор, колірна температура
• Зчеплення: AC/DC
• Наполегливість: хв / 2 с / 5 с / 10 с / 20 с / 50 с / ∞
• Математичні операції: ✔
• Захоплення хвильової форми: ✔
• Експорт хвильової форми: ✔
• Вимірювання курсором: ✔

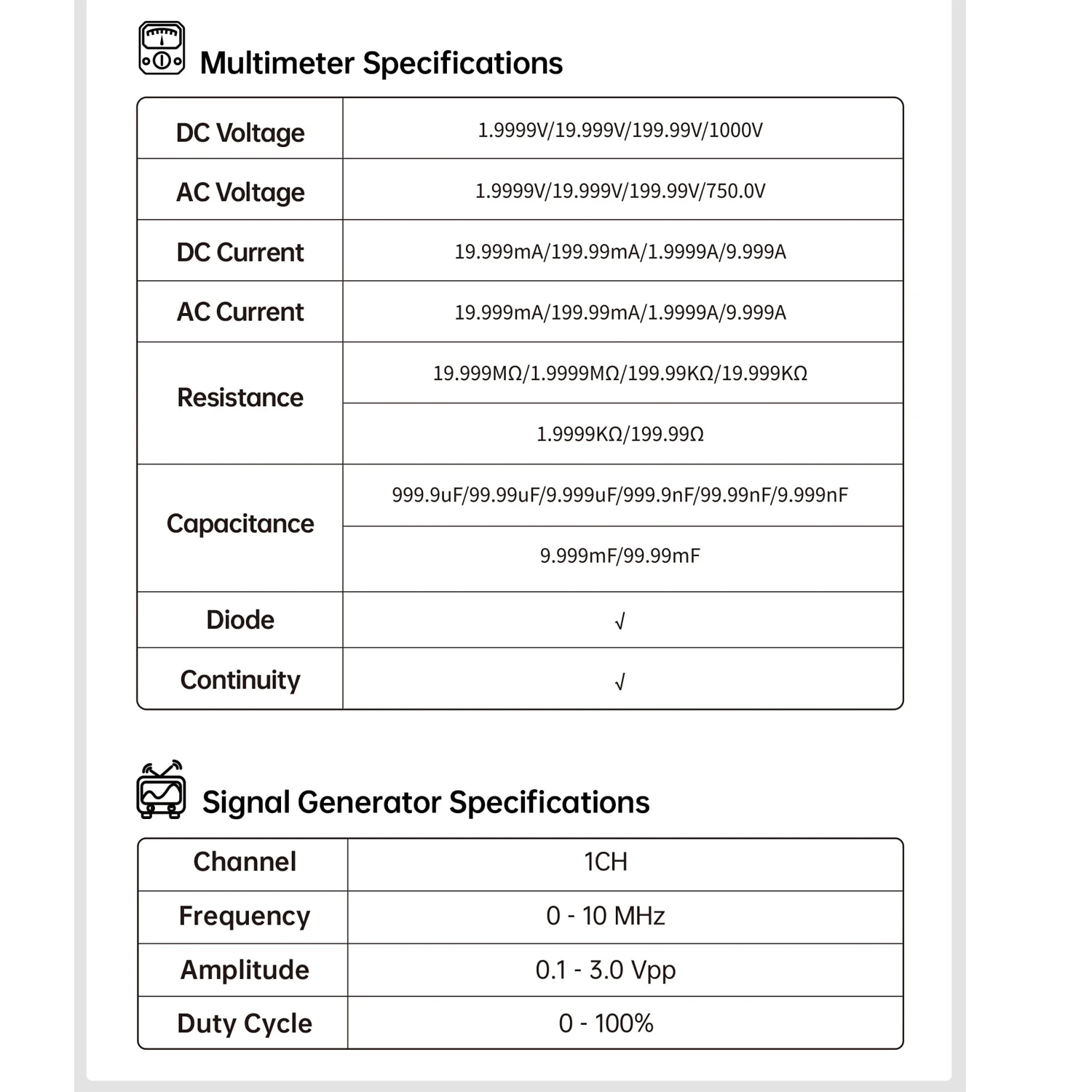

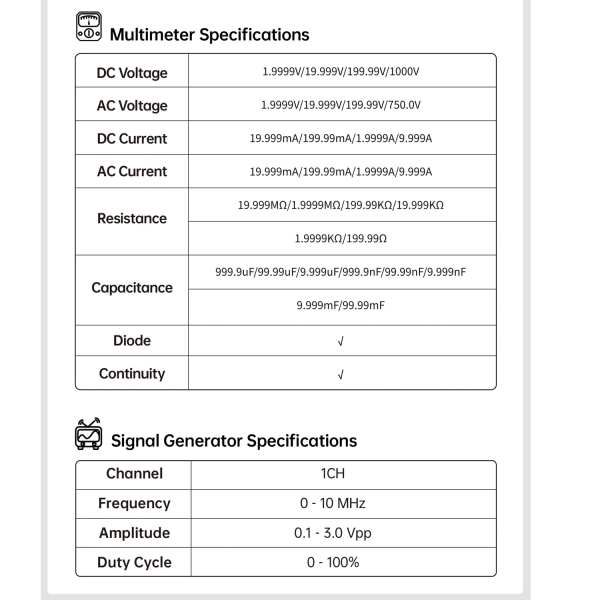

Технічні характеристики мультиметра:

• Постійна напруга: 1,9999 В / 19,999 В / 199,99 В / 1000 В
• Змінна напруга: 1,9999 В / 19,999 В / 199,99 В / 750,0 В
• Постійний струм: 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А
• Змінний струм: 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А
• Опір: 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм / 1,9999 кОм / 199,99 Ом
• Ємність: 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ / 9,999 мФ / 99,99 мФ
• Діод: ✔
• Безперервність: ✔

Технічні характеристики генератора сигналів:

• Канал: 1 канал
• Частота: 0 - 10 МГц
• Амплітуда: 0,1 - 3,0 В (пікс.)
• Робочий цикл: 0 - 100%

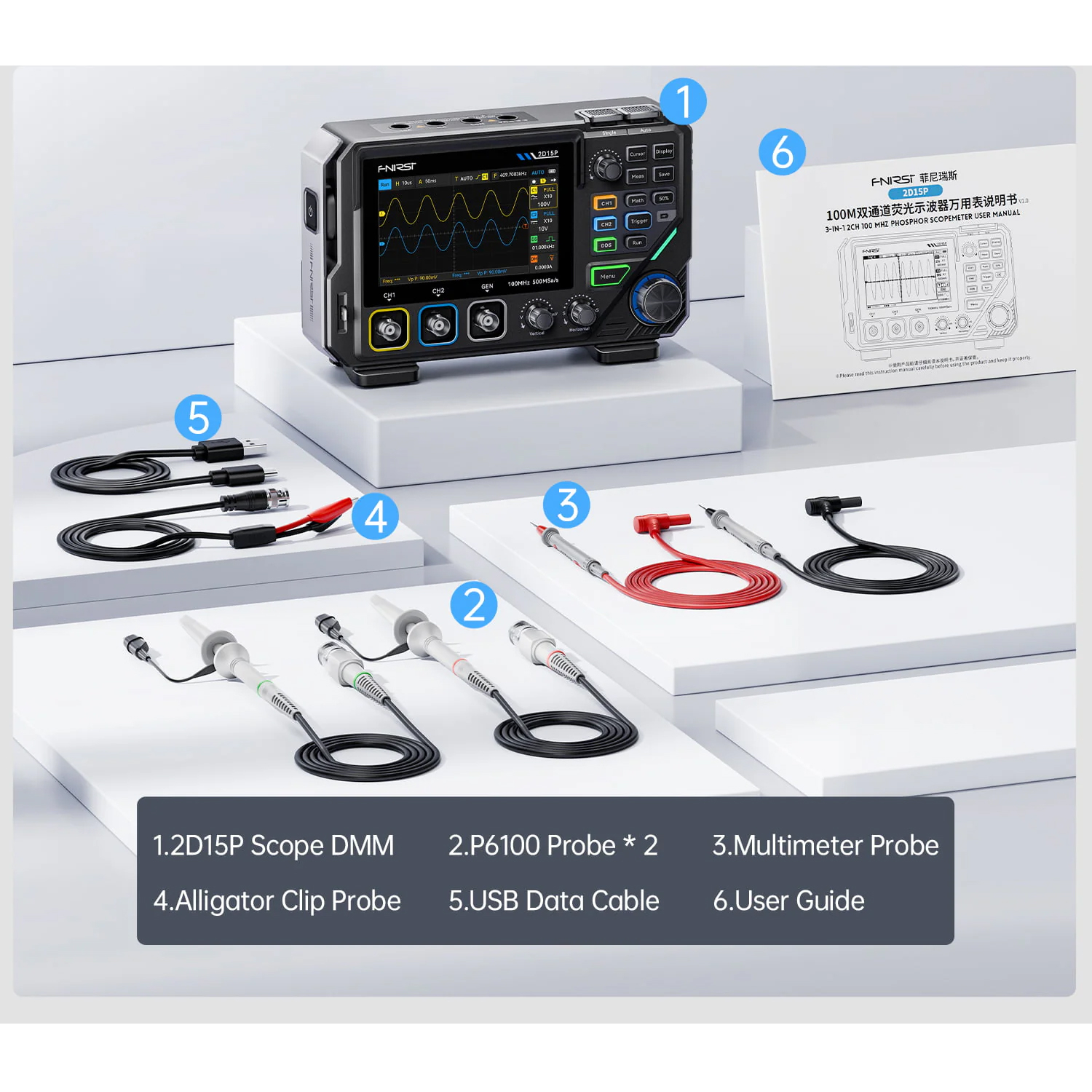

Комплектація:

◉ Осцилограф 2D15P з цифровим мультиметром *1
◉ Щуп P6100 *2
◉ Щуп мультиметра *1
◉ Щуп із затискачем типу «крокодил» *1
◉ USB-кабель для передачі даних *1
◉ Посібник користувача *1
