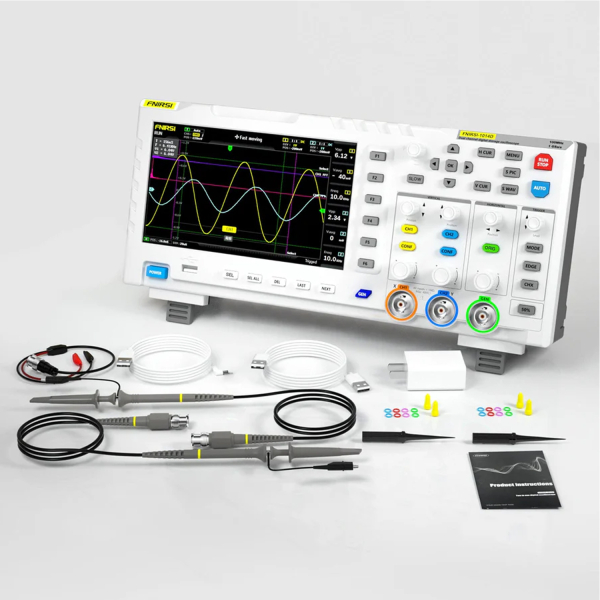

FNIRSI-1014D осцилограф, стандартна комплектація

FNIRSI 1014D 2-в-1 двоканальний генератор сигналів, цифровий осцилограф 100 МГц 1GSA/S

Основні моменти

Осцилограф Fnirsi має частоту дискретизації в реальному часі до 1 ГВ/с та аналогову смугу пропускання 100 МГц * 2. Осцилограф Fnirsi може запускатися одиночним/нормальним/автоматичним режимами, його можна вільно використовувати як для періодичних аналогових сигналів, так і для неперіодичних цифрових сигналів.

Генератор сигналів функцій DDS: вихідна частота переривання 2,5 В на пікселя, крок частоти сигналу 1 Гц, підтримка 14 видів функціональних сигналів та налаштовуваний сигнал переривання, який може зберігати до 1000 налаштованих сигналів переривання.

✦ Легке вимірювання: функція курсорного вимірювання, під час ручного зчитування параметрів амплітуди-частоти вам не потрібно зчитувати одиницю вимірювання та величину фонової шкали, і ви можете безпосередньо отримати значення від піку до піку та частоту без перетворення.

✦ Легко спостерігати: оснащений високоефективним автоматичним режимом з однією кнопкою, адаптивним тригером 25%, 50%, 75%, може відображати виміряну форму хвилі без громіздкого налаштування; дисплей оснащений 7-дюймовим РК-екраном високої чіткості з роздільною здатністю 800*480.

✦ Графічне відображення Ліссажу та перегляд FFT: Функцію графічного відображення Ліссажу можна використовувати для порівняння амплітуди, частоти та фази двох наборів сигналів. Функція перегляду FFT може приблизно оцінити гармонійний склад сигналу.

Розширений аналіз та генерація сигналів
Цифровий осцилограф FNIRSI-1014D – це універсальний інструмент, призначений як для аматорів, так і для професіоналів в галузі електротехніки. Завдяки двоканальному входу та аналоговій смугі пропускання 100 МГц*2, цей осцилограф здатний фіксувати сигнали з точністю та чіткістю. Частота дискретизації в реальному часі 1 Гвиб/с гарантує, що навіть найшвидші сигнали фіксуються без втрати деталізації. Режими запуску осцилографа, включаючи одиночний, нормальний та автоматичний, забезпечують гнучкі параметри запуску, що робить його придатним як для періодичних, так і для неперіодичних сигналів.

Комплексна генерація та зберігання сигналів
Осцилограф FNIRSI-1014D — це не просто аналізатор сигналів, він також виконує функції генератора сигналів. Завдяки вбудованій функції DDS він може генерувати 12 стандартних функціональних сигналів та налаштовуваний сигнал переривання. Функція вихідного переривання з амплітудою 2,5 В розриву особливо корисна для генерації сигналів неправильної форми. Глибина пам'яті осцилографа 240 Кбіт/с та обсяг пам'яті 1 ГБ дозволяють зберігати до 1000 знімків екрана та 1000 наборів даних осцилограм, що робить його ідеальним інструментом для захоплення та аналізу складних сигналів.

Зручний інтерфейс та зручність
Зручний інтерфейс осцилографа розроблений для покращення взаємодії з користувачем. 7-дюймовий кольоровий TFT РК-дисплей з роздільною здатністю 800 * 480 забезпечує яскраве та чітке зображення, а функція вимірювання курсором спрощує ручне зчитування параметрів амплітуди та частоти. Функція автоматичного керування однією кнопкою автоматично налаштовує осцилограф для оптимального перегляду, а функція зберігання осцилограм та створення знімків екрана однією кнопкою дозволяє легко захоплювати та зберігати важливі осцилограми. Потужний менеджер зображень осцилограм дозволяє ефективно переглядати, аналізувати та використовувати захоплені сигнали, що робить його цінним інструментом як для любителів, так і для професіоналів.

Особливості:

Двоканальний

• 2 в 1: Цифровий осцилограф + Генератор сигналів з функцією DDS
• Частота дискретизації 1GSA/S, аналогова смуга пропускання 100 МГц * 2.
• Повна функція спускового гачка (одинарний/звичайний/автоматичний).
• Здатний зберігати до 1000 налаштованих сигналів переривання.
• модуль захисту від високої напруги.
• Однокнопковий автоматичний та адаптивний тригер (25%, 50%, 75%).
• 7-дюймовий РК-екран високої чіткості з роздільною здатністю 800*480.
• Потужний менеджер зображень хвильових форм.
• Знімок екрана та збереження одним натисканням кнопки.
• Функція вимірювання курсором.
• Експорт зображень з USB-накопичувача
• Графічний дисплей Ліссажу та перегляд швидкого перетворення Фур'є.
• Ідеально підходить як для періодичних аналогових, так і для неперіодичних цифрових сигналів.

Специфікація цифрового осцилографа:

• Бренд: FNIRSI
• Модель: 1014D
• Канали: 2
• Матеріал: Високоякісний АБС
• Аналогова пропускна здатність: 100 МГц * 2
• Частота дискретизації: 1 ГВиб/с
• Вертикальна чутливість: 50 мВ/поділ ~ 500 В/поділ
• Горизонтальна часова база: 5 ОС/под. ~ 10 нС/под.
• Глибина зберігання: 240 Кбіт
• Вхідний опір: 1 МОм
• Точність АЦП: 8 біт
• Час наростання: < 3 нс
• Зчеплення: AC/DC
• Режими запуску: Автоматичний / Звичайний / Одинарний
• Тригерний край: Наростаючий фронт / Спадаючий фронт
• Зовнішня напруга запуску: 0~40 В
• Максимальна випробувальна напруга: 40 В (зонд lX), 400 В (зонд 10X)
• Менеджер хвильових форм: Підтримка (1000 пікселів + 1000 сигналів)
• Експорт на USB: Підтримка
• Вихідний запис: Підтримка
• Блок живлення: 5 В 2 А/3 А/4 А
• Точність частоти: ±0,01%
• Режим прокручування: Підтримка
• АВТО однією кнопкою: Підтримка
• Дисплей: 7-дюймовий кольоровий TFT РК-дисплей з роздільною здатністю 800*480
• Розміри: 310 мм * 145 мм * 70 мм
• Параметр: 12 видів загалом
• Генератор: 14 видів загалом

Специфікація генератора сигналів:

• Канали: 1
• Тип форми хвилі: 14 стандартних сигналів (@ 2.5vpp) + 1 налаштовуваний сигнал (регулюється лише частота)
• Вихідний запис: Підтримка
• Максимальна частота синусоїди: 10 МГц
• Інша хвильова максимальна частота: 2 МГц
• Налаштування максимальної частоти сигналу: 1 МГц
• Роздільна здатність частоти: 1 Гц
