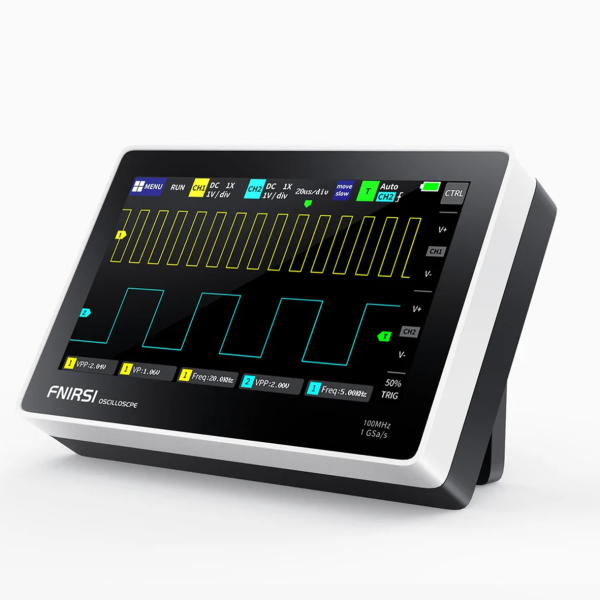

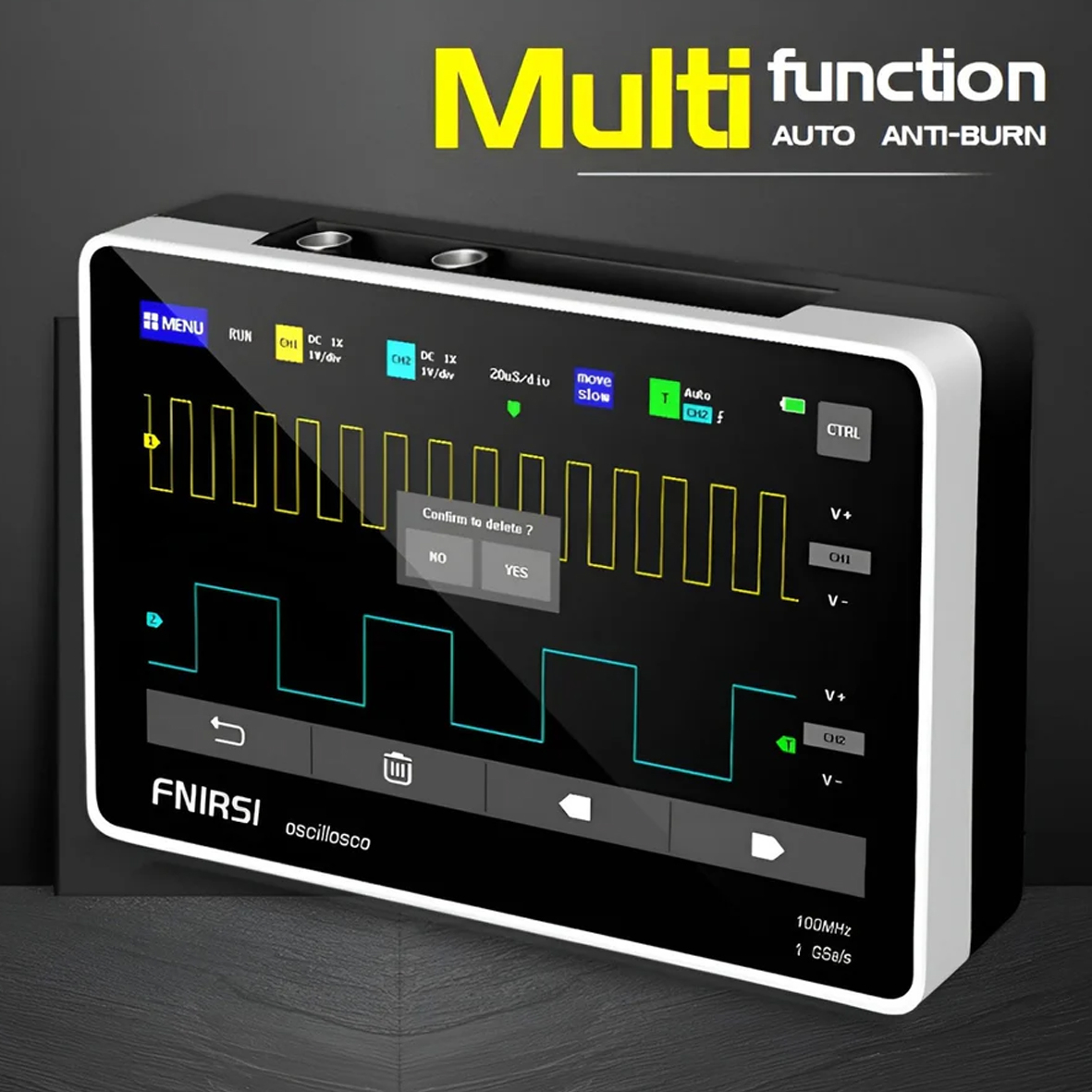

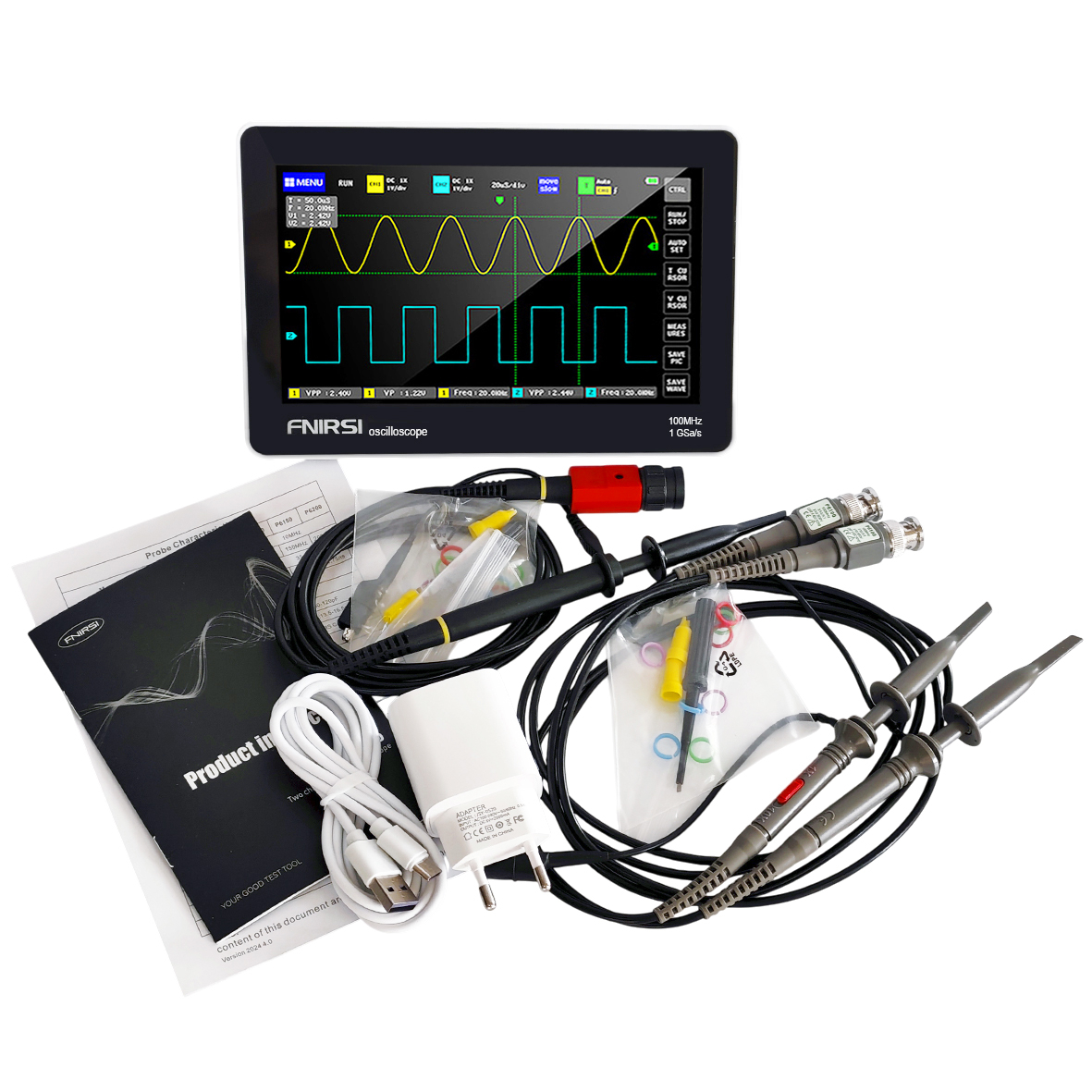

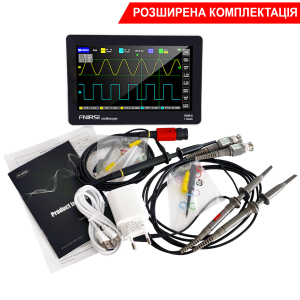

FNIRSI-1013D осцилограф + зонд P4100

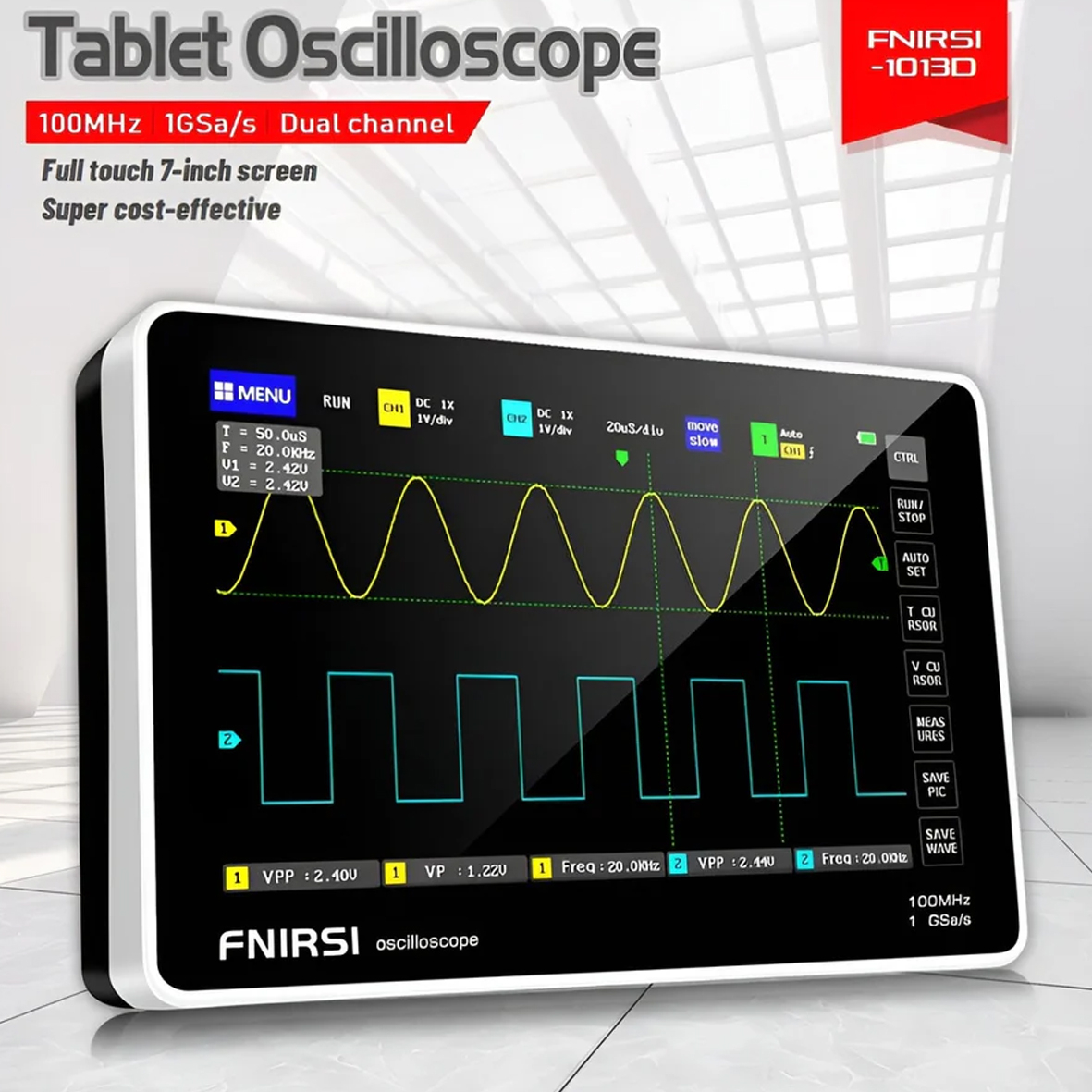

FNIRSI-1013D – це двоканальний осцилограф, призначений для досліджень, розробок та технічного обслуговування, що пропонує частоту дискретизації в реальному часі 1GSa/s та пропускну здатність 100 МГц на канал. Він підтримує різні режими запуску (одиночний/нормальний/автоматичний) та може обробляти напругу до 400 В завдяки вбудованому захисту від високої напруги. 7-дюймовий сенсорний екран з роздільною здатністю 800x480 забезпечує просте керування завдяки функції AUTO, що дозволяє швидко відображати форму сигналу однією клавішею. Він включає зручні функції, такі як вимірювання курсором, виявлення піків та вбудовану пам'ять об'ємом 1 ГБ для зберігання до 1000 знімків екрана та осцилограм. Осцилограф також підтримує підключення USB для обміну даними, а його акумулятор ємністю 6000 мАг забезпечує до 4 годин роботи на одному заряді, що дозволяє використовувати його навіть під час заряджання. Основні моменти :  ✦ Професійний дизайн: осцилограф FNIRSI з частотою дискретизації 1 GSA/S та смугою пропускання 100 МГц * 2. Осцилограф Fnirsi має повну функцію запуску (одиничний/нормальний/автоматичний), його можна використовувати як для періодичних аналогових сигналів, так і для неперіодичних цифрових сигналів. ✦ Висока продуктивність: 1 ГБ місця для зберігання може зберігати до 1000 знімків екрана, 1000 наборів даних хвильових форм. Менеджер зображень хвильових форм підтримує перегляд мініатюр, перегляд, детальний перегляд, перегортання сторінок та збільшення, зменшення, переміщення хвильових форм тощо. ✦ Менеджер зображень хвильової форми: керування сенсорним екраном та жестами, вимірювання курсором, ручне зчитування параметрів амплітуди-частоти, а також можливість безпосереднього отримання значення піку та частоти без зчитування одиниць вимірювання та величини фонової шкали. ✦ Легке вимірювання: завдяки аналоговій пропускній здатності 100 МГц*2 та частоті дискретизації 1 Гвиб/с, забезпечується точне захоплення складних сигналів. ✦ Графічне відображення Ліссажу та перегляд FFT: Функцію графічного відображення Ліссажу можна використовувати для порівняння амплітуди, частоти та фази двох наборів сигналів. Функція перегляду FFT може приблизно оцінити гармонійний склад сигналу. Особливості

• 2 канали
• Портативний планшетний осцилограф
• Частота дискретизації 1 GSa/s (1X=5 МГц, 10X=100 МГц)
• 100 МГц * 2 аналогова смуга пропускання

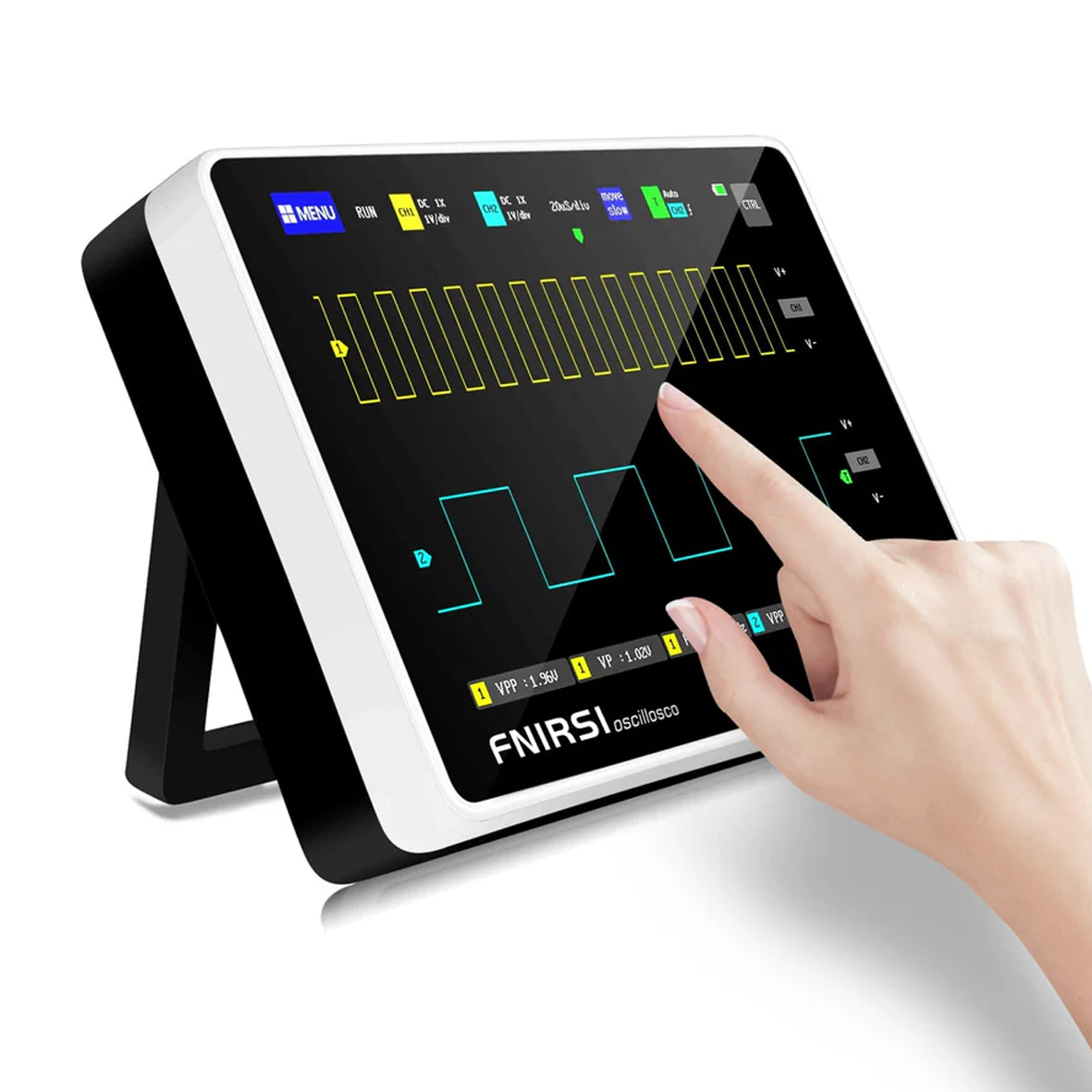

• 7-дюймовий сенсорний TFT-РК-екран
• Повна функція спускового гачка (одинарний/звичайний/автоматичний).
• Однокнопковий автоматичний та адаптивний тригер (25%, 50%, 75%).
• Універсальне використання як для періодичних аналогових, так і для неперіодичних цифрових сигналів.
• модуль захисту від високої напруги.
• 1X може вимірювати 0~40V, 10X може вимірювати 0~400V, 100X може вимірювати 0~4000V
• Потужний менеджер зображень хвильових форм.
• Знімок екрана та збереження одним натисканням кнопки.
• Функція вимірювання курсором.
• Потужний менеджер зображень хвильових форм.
• Графічний дисплей Ліссажу та перегляд швидкого перетворення Фур'є.
• Експорт зображень з USB-накопичувача
• Ідеально підходить як для періодичних аналогових, так і для неперіодичних цифрових сигналів.
• Акумулятор 6000 мАг, безперервне використання протягом 4 годин

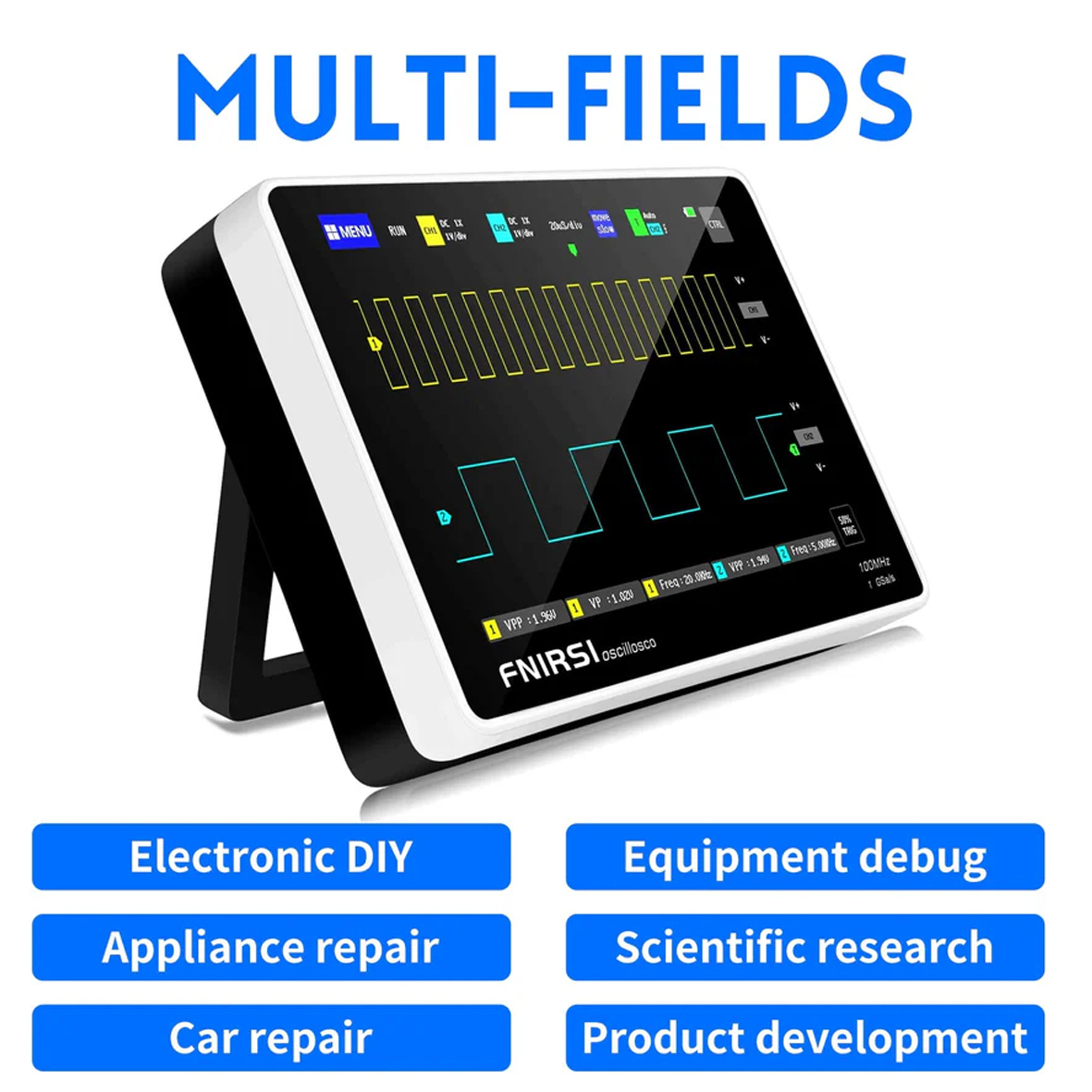

• Орієнтація на галузь технічного обслуговування та галузь досліджень і розробок.

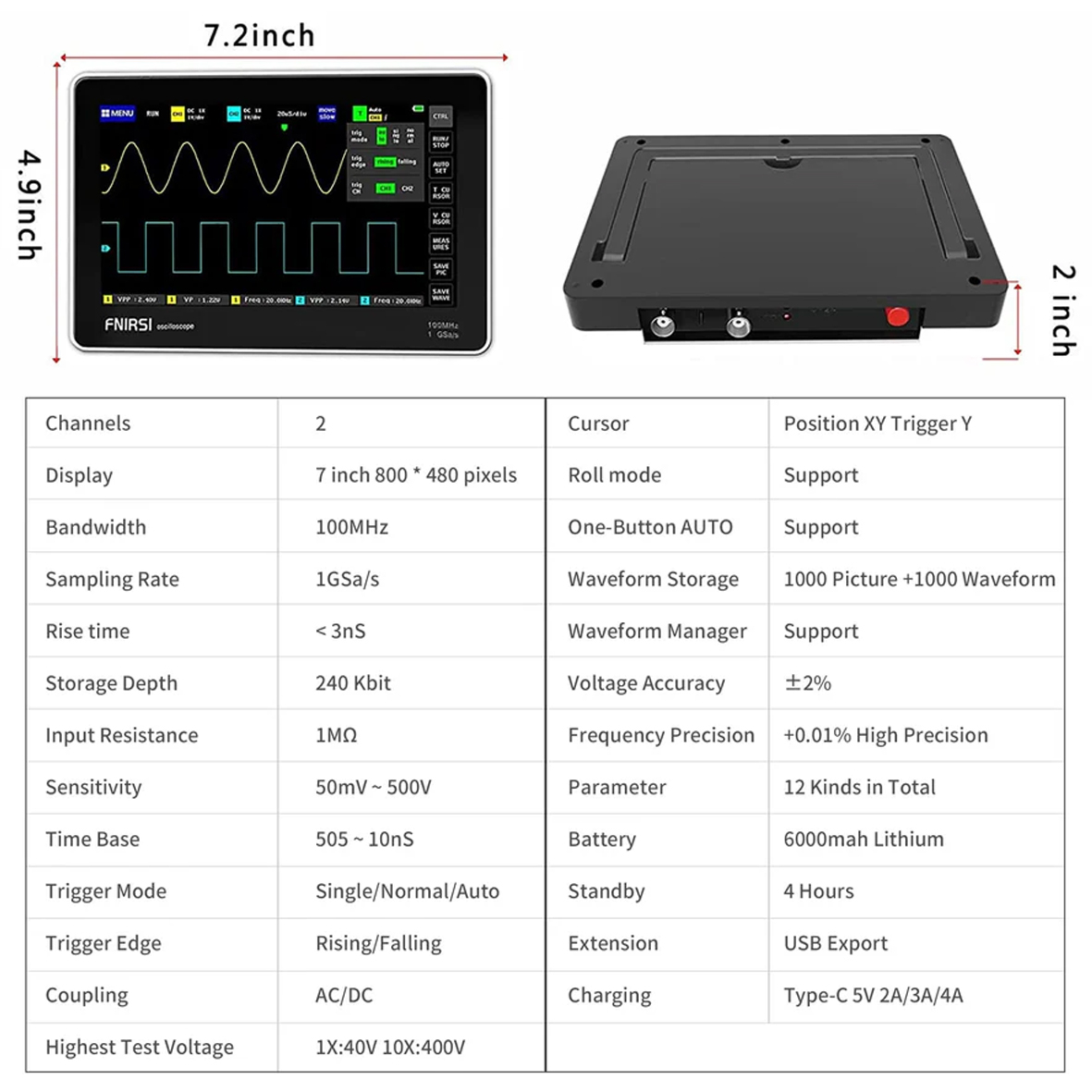

Специфікації

• Бренд: FNIRSI
• Модель: 1013D
• Канали: 2
• Дисплей: 7 дюймів 800*480 пікселів
• Пропускна здатність: 100 МГц
• Частота дискретизації: 1 GSa/s
• Час наростання: <3 нС
• Глибина зберігання: 240 Кбіт
• Часова база: 50С~10нс
• Вертикальна чутливість: 50 мВ-500 В
• Вхідний опір: 1 МОм
• Режим запуску: Одинарний / Звичайний / Автоматичний
• Тригерний край: Зростання / Падіння
• Зчеплення: AC/DC
• Найвища випробувальна напруга: 1X: 40 В 10X: 400 В
• Курсор: Позиція XY / Тригер Y
• Режим прокручування: Підтримка
• АВТОМАТИЧНИЙ режим однією кнопкою: Підтримка
• Менеджер хвильових форм: Підтримка (1000 зображень + 1000 сигналів)
• Точність напруги: ±2%
• Точність частоти: ±0,01% Висока точність
• Параметр: 12 видів загалом
• Блок живлення: Літієва батарея 6000 мАг
• Очікування: 4 години
• Розширення: Експорт на USB
• Зарядка: TYPE-C 5V 2A/3A/4A
