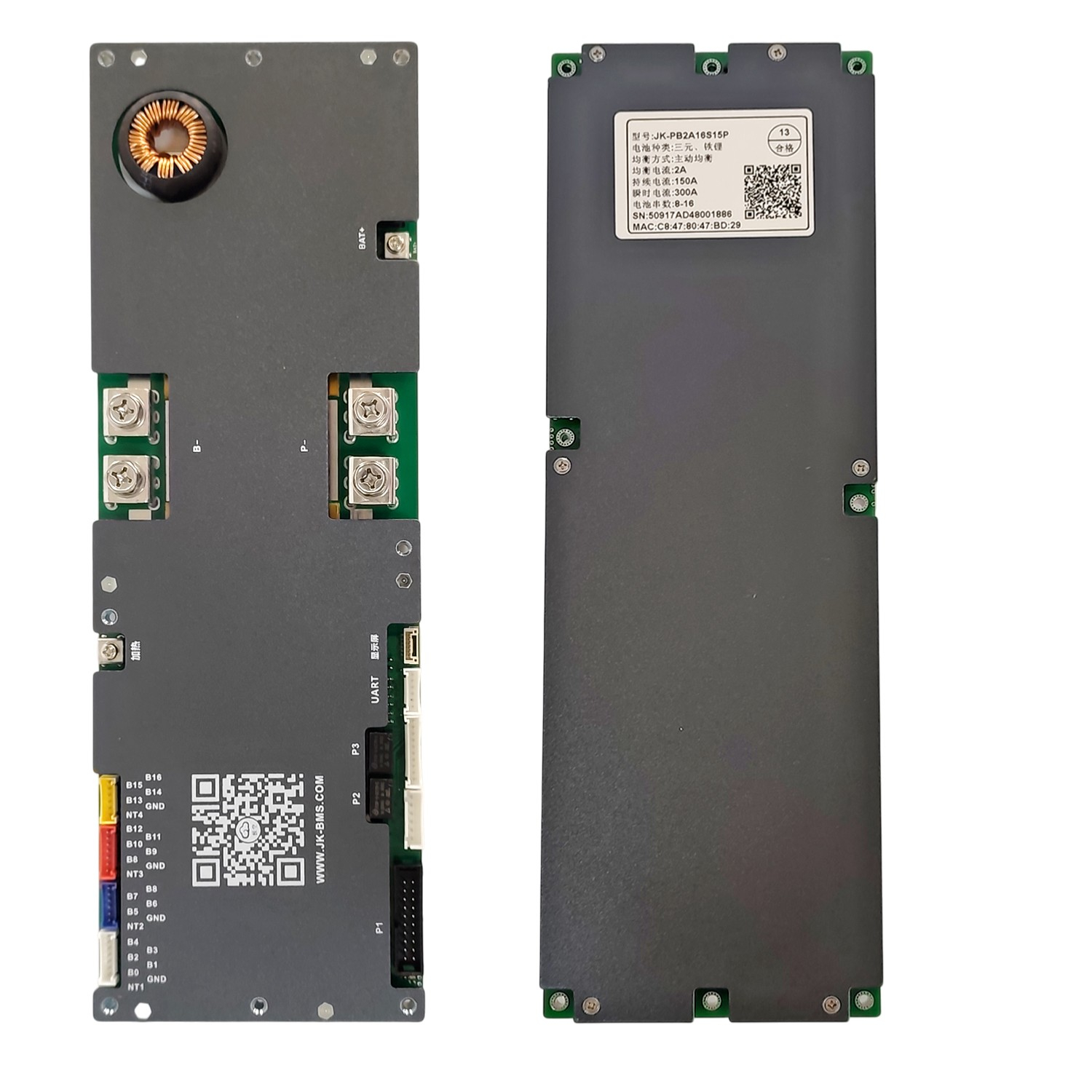

BMS JK PB2A16S15P V19 (150А номінальний струм, 2А струм балансування)
Smart BMS плата JK PB2A16S15P (8S-16S, 150A) версія V19 з активним балансиром 2A
JK BMS PB2A16S15P (V19) — це потужна інтелектуальна система керування акумулятором (BMS) від Jikong, спеціально розроблена для високострумових збірок напругою 48В.
Це ідеальний вибір для створення надійних систем резервного живлення на базі LiFePO4 (16S) або Li-Ion (13S/14S). Завдяки номінальному струму 150А, ця плата з легкістю справляється з навантаженням від інверторів потужністю 5 кВт, 8 кВт і навіть 10 кВт (короткочасний режим).
Головна особливість цієї моделі — активний балансир на 2А. Він дозволяє використовувати акумуляторні комірки великої ємності (230Ah, 280Ah, 314Ah) і тримати їх в ідеальному балансі, що критично важливо для довговічності батареї.

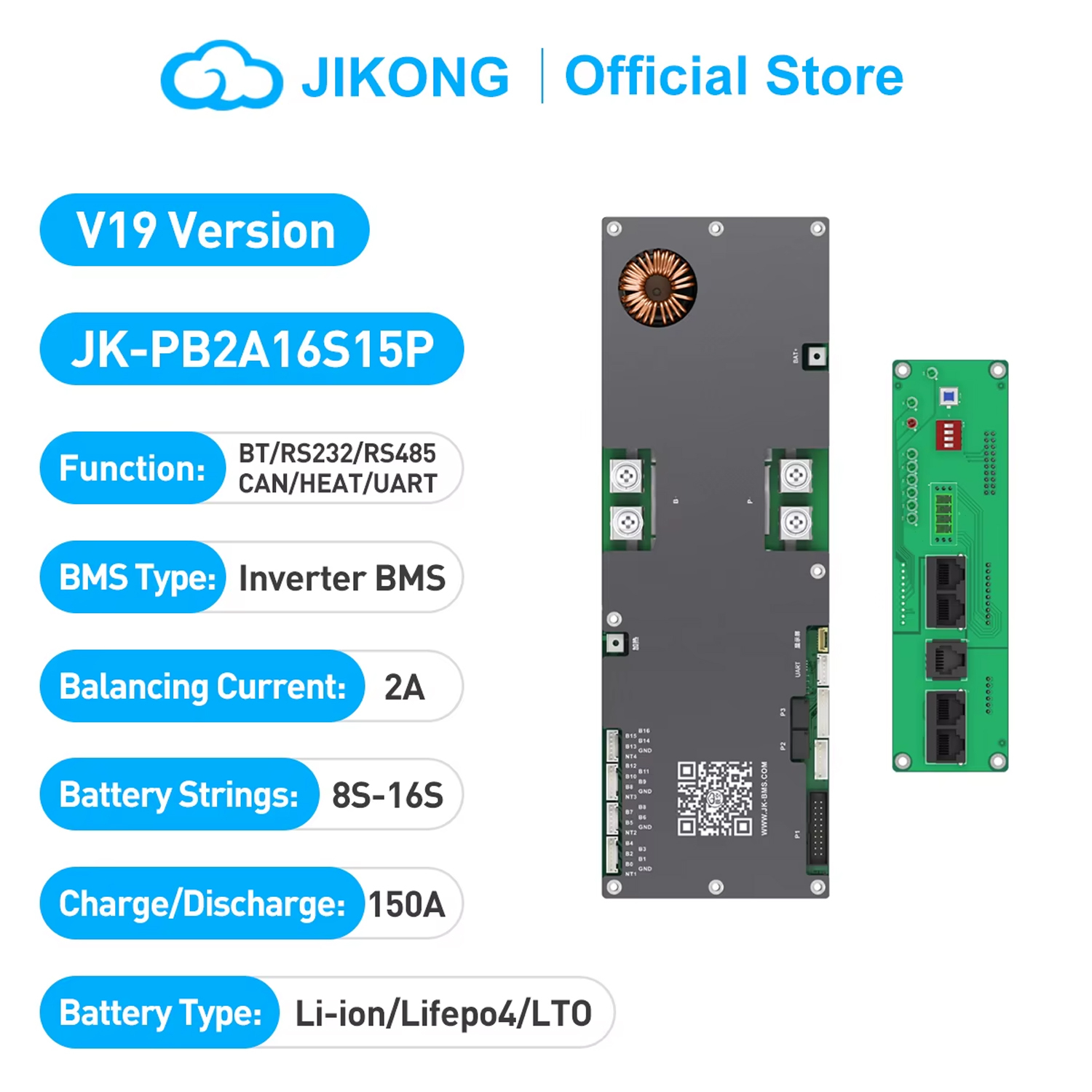

Версія V19 — це оновлена ревізія плати з покращеною схемотехнікою та оптимізованим енергоспоживанням та новим інтерфейсом UART на платі. До роз’єму UART підключається новий сенсорний дисплей LCD-7.0-TTL-P з розширеним інтерфейсом і новими функціями.
Переваги моделі JK-PB2A16S15P:
● Висока потужність (150А): Забезпечує стабільну роботу з потужними споживачами. Вам не потрібно хвилюватися, що BMS відключиться при запуску насосної станції або включенні електрочайника під час роботи від батареї.
● Активне балансування 2А: Швидко та ефективно вирівнює напругу комірок, перекачуючи енергію (а не спалюючи її в тепло). Це збільшує ефективну ємність вашої збірки.
● Спеціалізація на 8S-16S: Оптимізована саме для діапазону 24В-48В, що робить її більш компактним та вигідним рішенням для домашніх СЕС, ніж універсальні 24S плати.
● Повний контроль: Вбудований Bluetooth дозволяє налаштовувати всі пороги напруги, струму та температури через зручний додаток на смартфоні.
● Захист: Багаторівнева система захисту від КЗ, перевищення струму, переполюсовки, перегріву, перезаряду та глибокого розряду.
● Паралельний режим: Дозволяє підключити паралельно до 16 батарей з аналогічними JiKong BMS серії PB шляхом з'єднання через порти RS485, має функцію балансування кожної батареї струмом 10А в цьому режимі через обмеження струму заряджання кожної окремої батареї;
Технічні характеристики:
| Параметр | Значення |
| Модель | JK-PB2A16S15P (Rev. V19) |
| Кількість комірок (S) | 8S — 16S |
| Тип хімії комірок | LiFePO4 / Li-Ion (NMC) / LTO |
| Струм активного балансування | 2 А |
| Номінальний струм розряду | 150 А |
| Максимальний (піковий) струм | 300 А (короткочасно) |
| Номінальний струм заряду | 150 А |
| Інтерфейси | Bluetooth (вбудований), порти CAN, RS485, GPS, UART |
| Підтримка протоколів інверторів | Pylontech, Victron, Growatt, Deye та ін. (вибір у додатку) |
| Функція підігріву | Так (окремий вихід для підігріву струмом 10А) |
| Паралельний режим | Так, до 16 паралельно з’єднаних батарей з аналогічними JK BMS, балансування кожної батареї струмом 10А в цьому режимі через обмеження струму заряджання кожної окремої батареї |
| Додаткові «сухі» контакти | Так, 2 програмованих «сухих» контакти для управління зовнішніми пристроями |
| Датчики температури | 4 зовнішніх + вбудовані на платі |
| Захист від | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі тощо |
| Додаток | JK BMS (Android / iOS) |
| Розміри | Стандартний типорозмір серії PB |
Комплектація (див.фото товару):
1. Плата BMS JK-PB2A16S15P (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).
5. Окрема плата розширення зі світлодіодами індикації, DIP перемикачами, кнопкою RESET, роз’ємом 2 сухих контактів, портами CAN, RS-485.
6. Додаткові шлейфи з’єднання, дроти, комунікаційні кабелі тощо (дивись фото).
Рекомендація: Ця BMS ідеально підходить для складання домашніх систем накопичення енергії (Powerwall) на 48В для роботи з гібридними сонячними інверторами.
Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
