BMS JK BD6A20S10PR (100А номінальний струм, 0.6А струм балансування, RS-485)
Smart BMS плата JK BD6A20S10PR (8S-20S, 100A) з активним балансиром 0.6A та RS485
JK BMS BD6A20S10PR — це універсальна інтелектуальна система захисту акумуляторів, яка підтримує широкий діапазон збірок від 24В (8S) до 72В (20S).
Ця модель є відмінним вибором для електротранспорту (електроскутери, самокати, велосипеди) та систем накопичення енергії середньої потужності, де не потрібні надвисокі струми балансування.
Головна "фішка" цієї плати — активний балансир 0.6А. Незважаючи на те, що це молодша модель у лінійці, вона використовує технологію безвтратного перенесення енергії (активний баланс), що набагато ефективніше і холодніше, ніж пасивні балансири у звичайних BMS.
Чому варто обрати цю BMS:
● Універсальність (8S-20S): Підходить для широкого спектра напруг. Ви можете використовувати її для LiFePO4, Li-Ion (NMC) та LTO акумуляторів.
● Смарт-функції за доступну ціну: Це найдоступніший вхід у світ Smart BMS. Ви отримуєте повний контроль через Bluetooth (додаток на телефоні) за ціною звичайної "глухої" плати.
● Захист та надійність: Плата контролює кожну комірку, захищаючи від перезаряду, глибокого розряду, короткого замикання та перегріву.

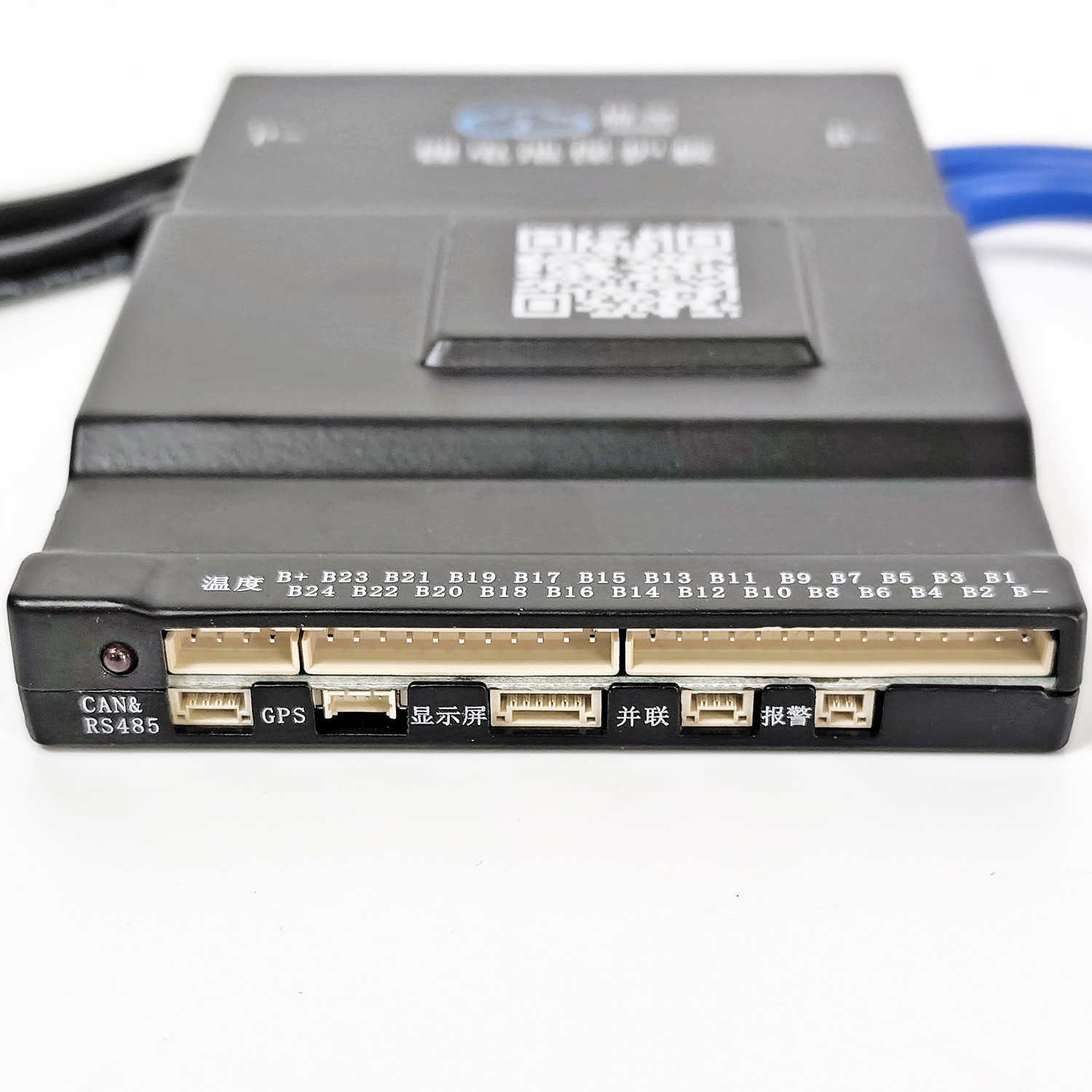

● Інтерфейс RS485: Індекс "R" вказує на наявність порту для зв'язку з інвертором, ПК або іншими системами моніторингу.
● Компактність: Серія BD зазвичай має менші габарити, що зручно для встановлення в обмеженому просторі дек електротранспорту.
Технічні характеристики:
| Параметр | Значення |
| Модель | JK-BD6A20S10PR |
| Діапазон напруги (S) | 8S — 20S (24В...72В) |
| Тип акумуляторів | LiFePO4, Li-Ion, LTO |
| Струм активного балансування | 0.6 А |
| Номінальний струм розряду | 100 А |
| Піковий струм розряду | 200 А (короткочасно) |
| Номінальний струм заряду | 100 А |
| Інтерфейси | Bluetooth (вбудований), RS485, GPS порт |
| Датчики температури | 2 зовнішніх + вбудовані на платі |
| Захист від | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі |

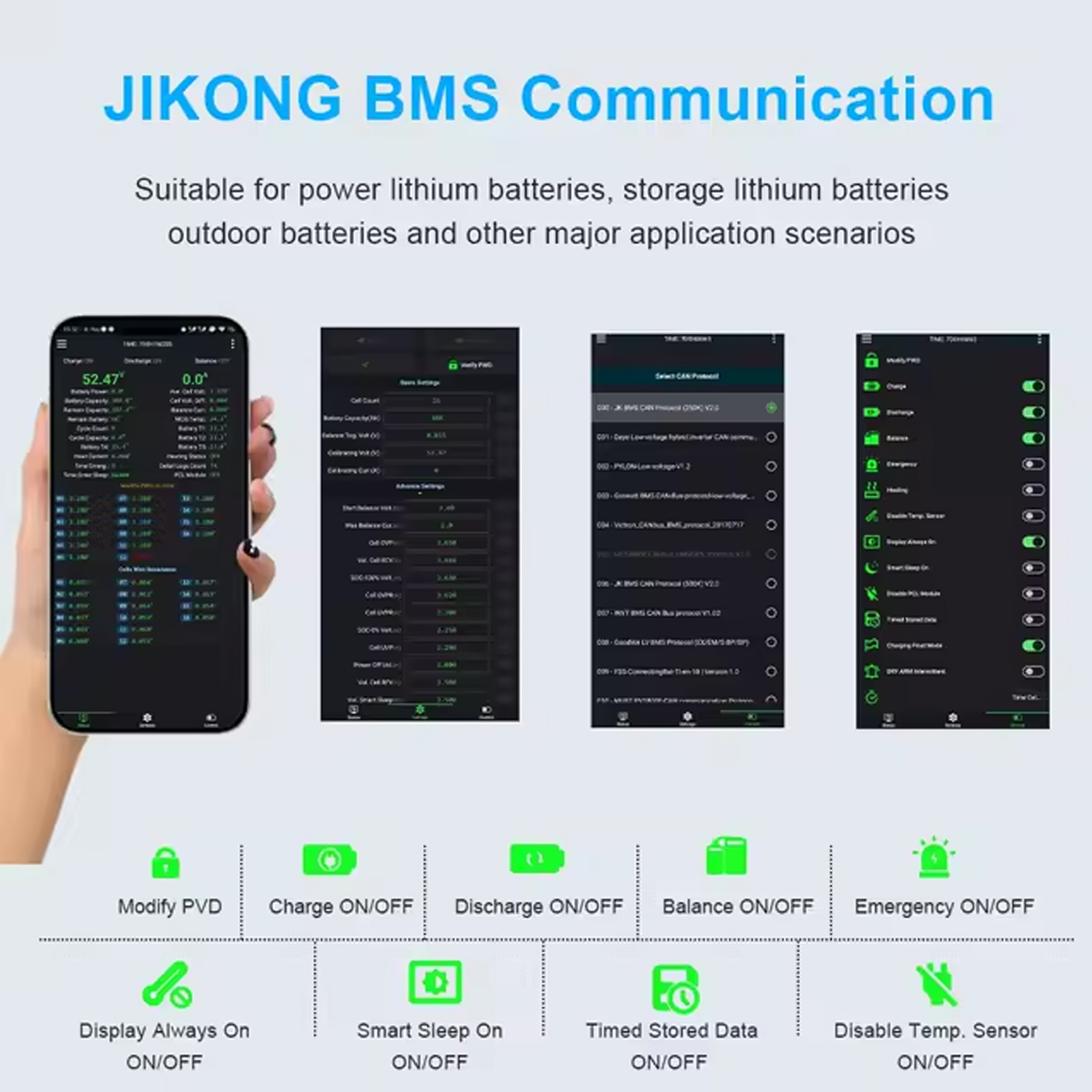

| Керування | Додаток JK BMS (Android / iOS) |

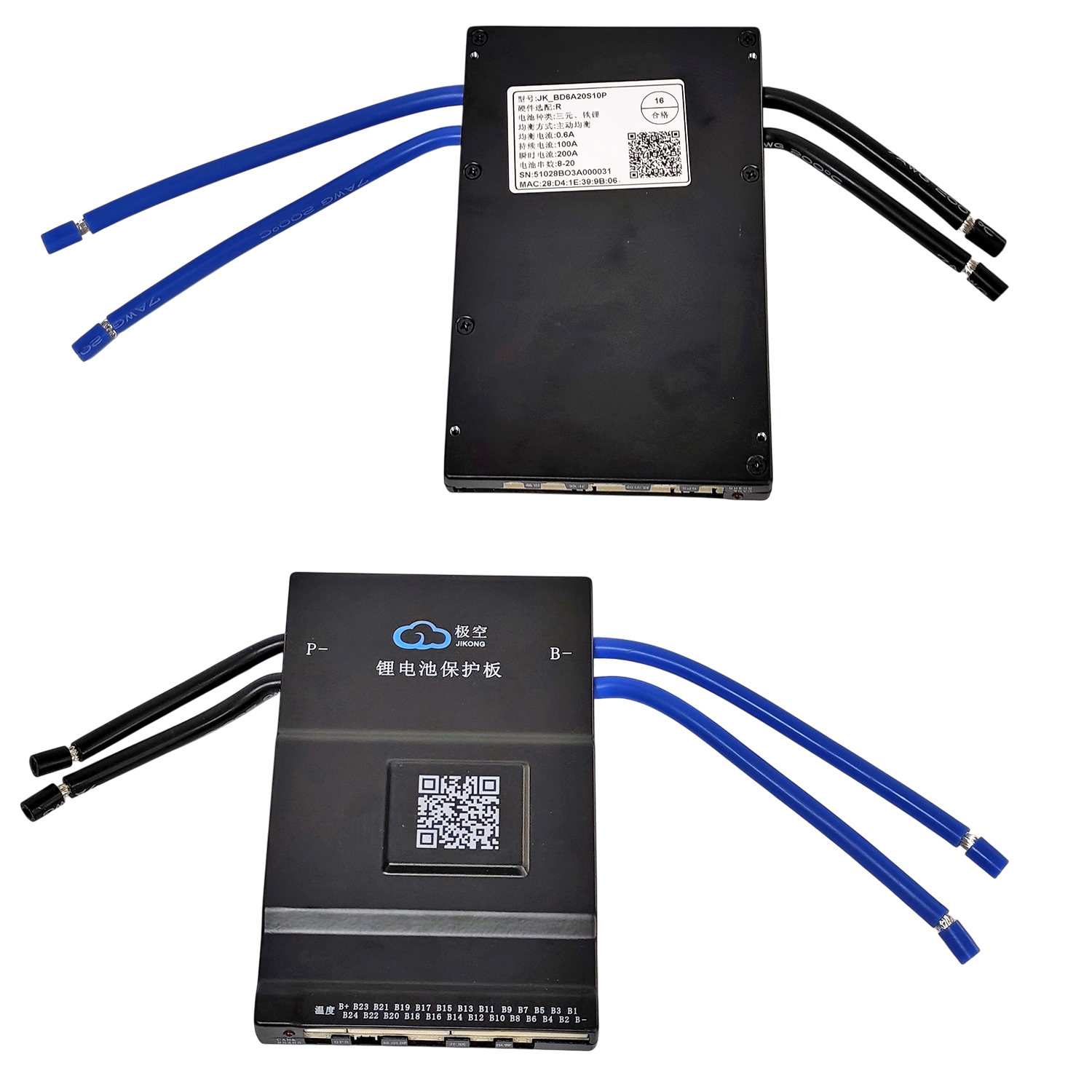

| Габарити | ~136 x 96 x 18 мм (компактний розмір) |

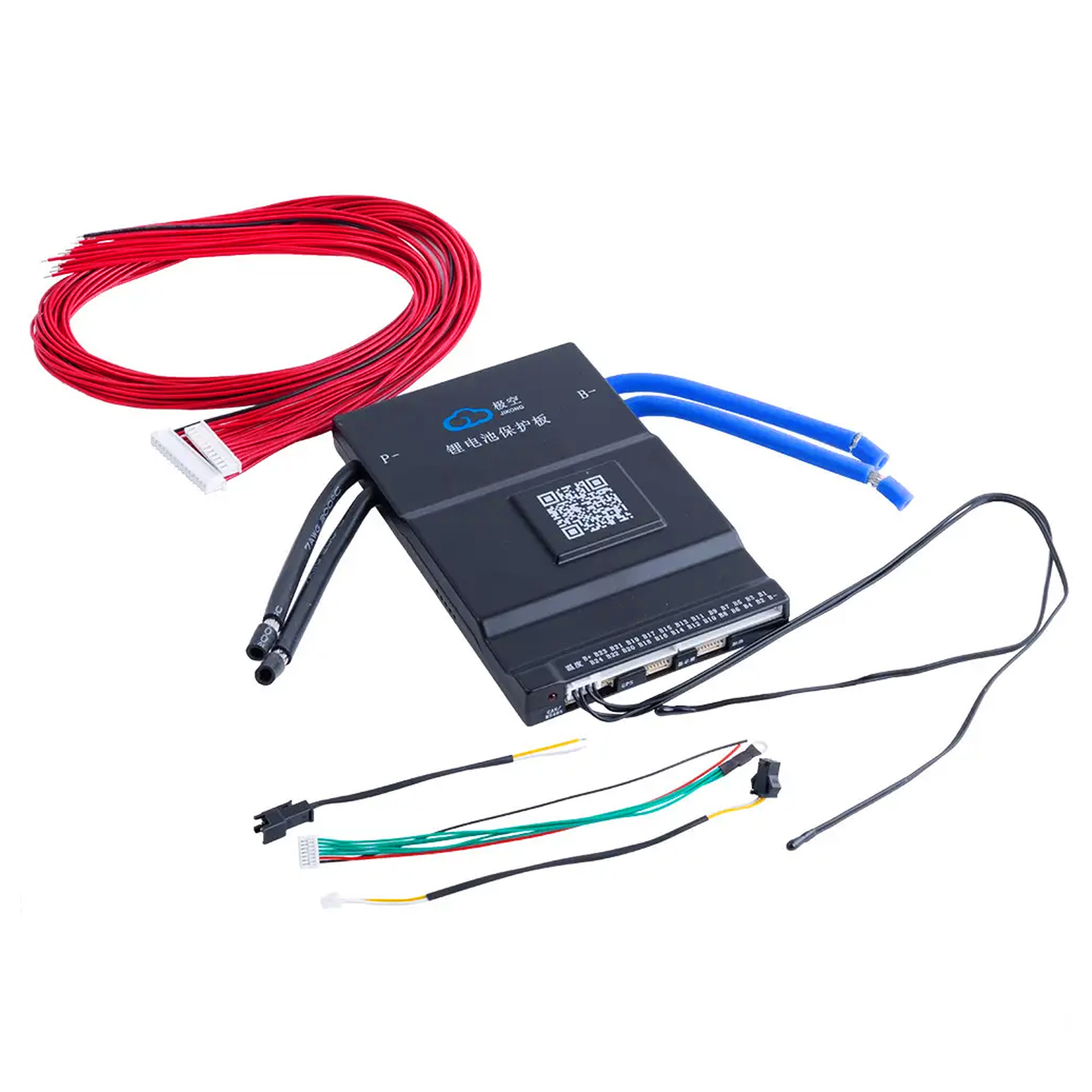

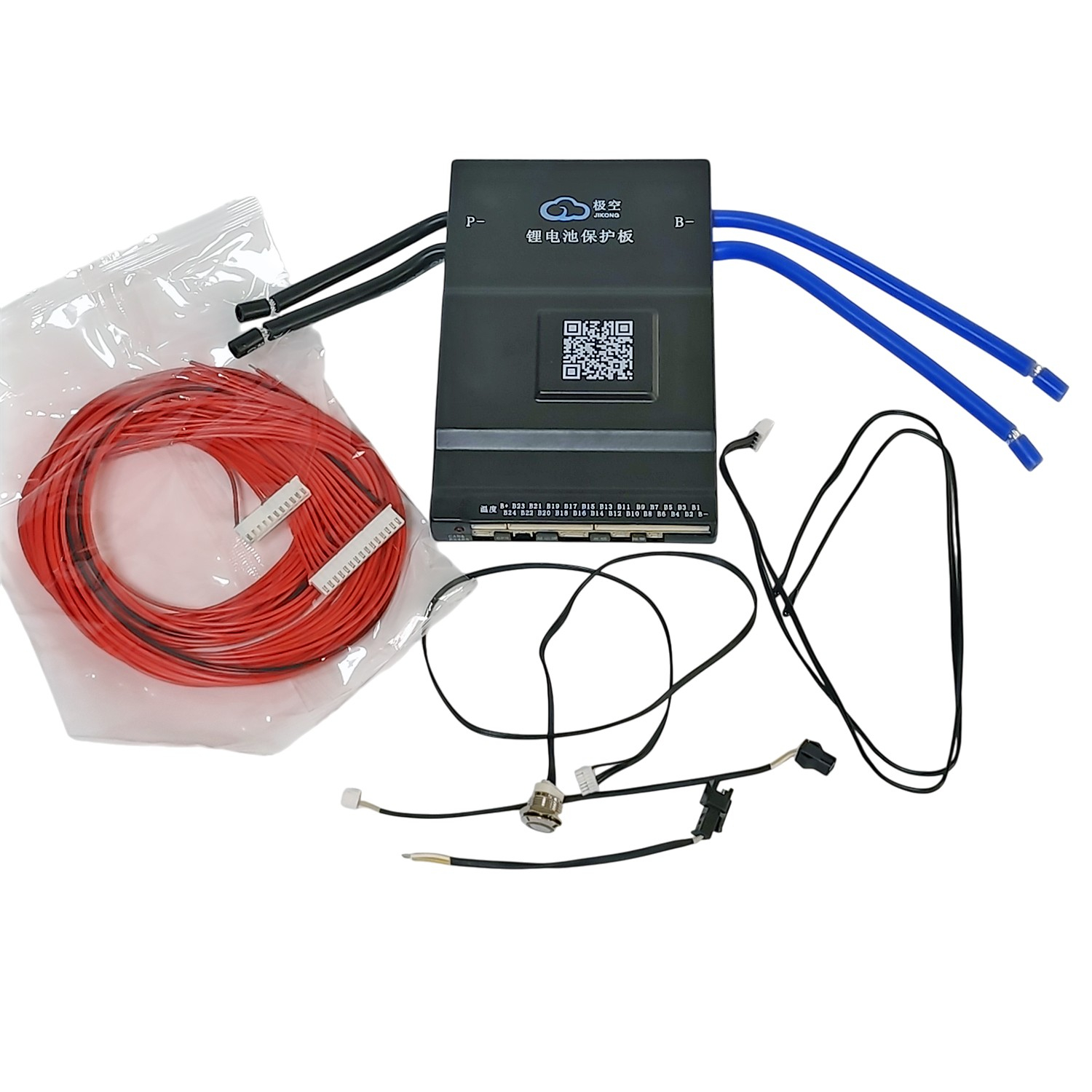

Комплектація (див.фото товару):
1. Плата BMS JK-BD6A20S10PR (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).
5. Кабель для інтерфейса RS485.

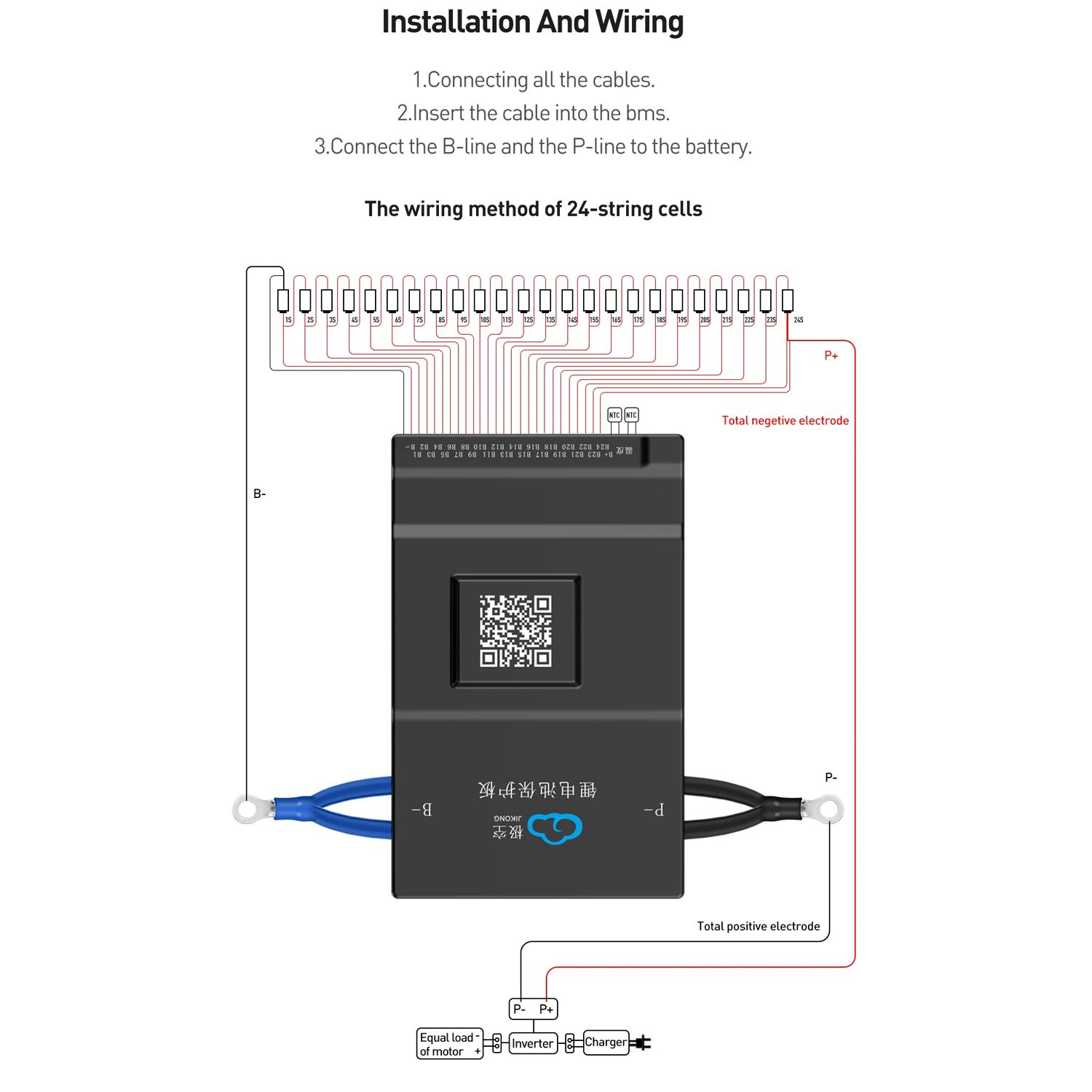

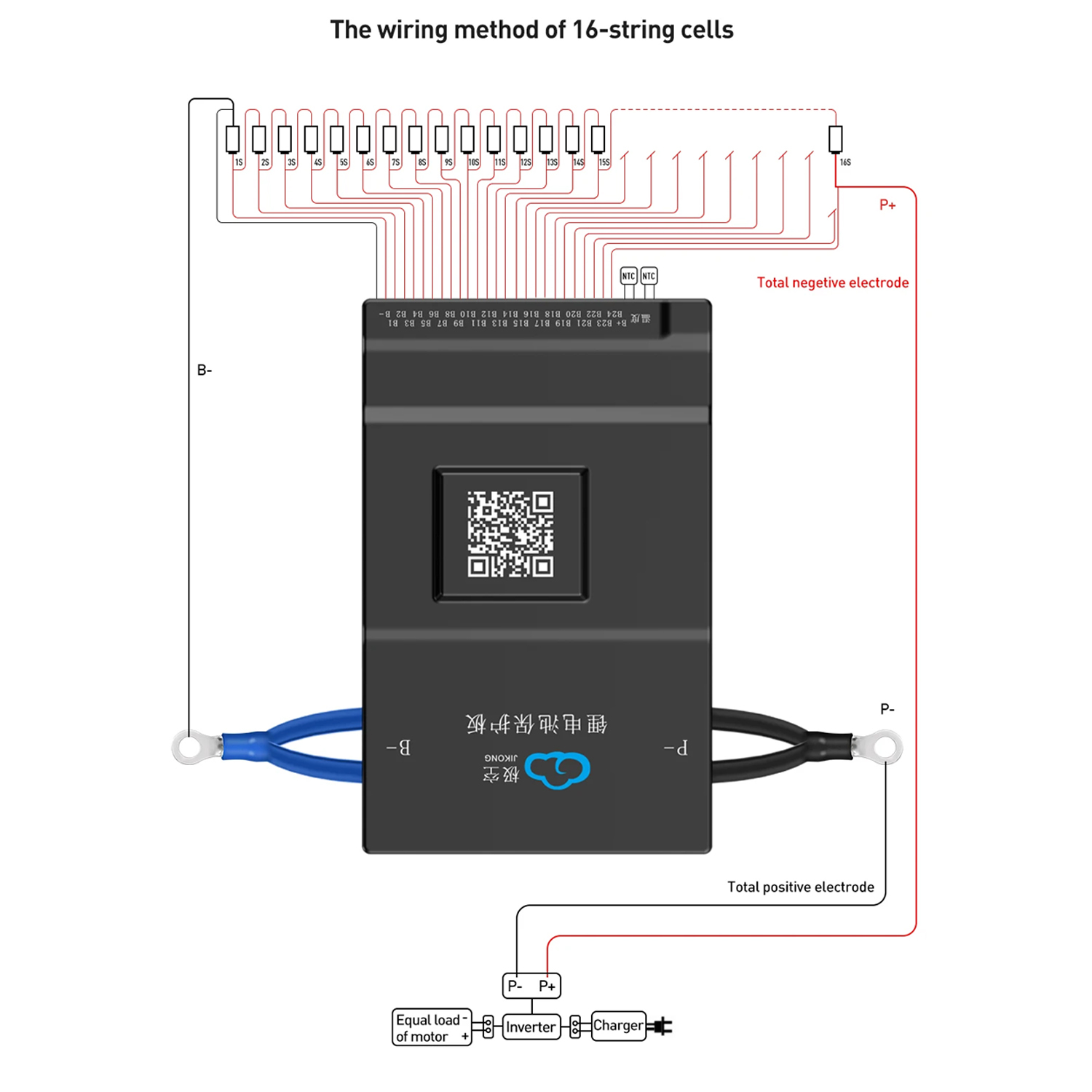

Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
Порада експерта:
Струм балансування 0.6А достатній для підтримки в ідеальному стані нових або якісних комірок ємністю до 60-100 Аг. Якщо ви плануєте використовувати вживані комірки великої ємності (наприклад, 200 Аг і більше) з великим розбігом параметрів, рекомендуємо звернути увагу на серію JK-B1A (1А) або JK-B2A (2А). Для електротранспорту, де ємність батареї зазвичай до 60Аг, модель BD6A є ідеальним варіантом.
