BMS JK B2A8S20PHCR (200А номінальний струм, 2А струм балансування, RS-485, CAN, нагрівання)
Smart BMS плата JK B2A8S20PHCR (4S-8S, 200A) з активним балансиром 2A, CAN, RS485 та підігрівом
JK BMS B2A8S20PHCR — це флагманська модель системи керування батареєю для низьковольтних збірок (12В та 24В) від компанії Jikong.
Ця версія поєднує в собі максимальну потужність (200А), найпотужніший в класі активний балансир (2А) та повний набір комунікаційних інтерфейсів (CAN, RS485). Це ідеальний вибір для створення надійної системи резервного живлення в будинку, квартирі або будинку на колесах.
Розшифровка маркування HCR:
● H (Heat): Функція підігріву. Має порт для керування нагрівальними елементами. Це дозволяє заряджати LiFePO4 акумулятори в неопалюваних приміщеннях взимку.
● C (CAN): Вбудований CAN-інтерфейс для прямого зв'язку з розумними інверторами (Deye, Victron, Growatt, Pylontech протокол та ін.). Інвертор буде бачити точний відсоток заряду (SOC) від BMS.
● R (RS485): Інтерфейс для підключення до систем моніторингу або ПК.
Чому це найкращий вибір для систем 24В:
1. Потужний балансир 2А: На відміну від стандартних BMS (0.6А), ця плата балансує комірки струмом 2А. Це дозволяє швидко вирівнювати навіть дуже ємні акумулятори (280Ah, 300Ah і більше), значно подовжуючи їх життя.
2. Робота з інверторами 5 кВт: Номінальний струм 200А дозволяє живити інвертори потужністю до 4.8-5 кВт від мережі 24В без перегріву BMS.
3. Повна інтеграція: Завдяки CAN-шині ваш акумулятор працюватиме як заводське рішення (наприклад, як Pylontech), передаючи інвертору дані про напругу, струм та помилки.
Технічні характеристики:
| Параметр | Значення |
| Модель | JK-B2A8S20PHCR |
| Підтримувана кількість комірок (S) | 4S — 8S (налаштовується в додатку) |
| Тип акумуляторів | LiFePO4, Li-Ion (NMC), LTO |
| Струм активного балансування | 2 А |
| Номінальний струм розряду/заряду | 200 А |
| Піковий струм розряду | 350 А (короткочасно) |
| Інтерфейси зв'язку | Bluetooth (вбудований), CAN, RS485 |
| Функція підігріву (Heat) | Так (порт керування зовнішнім реле) |
| Сумісність з інверторами | Victron, Deye, Growatt, Luxpower, Goodwe, Voltronic та ін. |
| Захист | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі |
| Додаток | JK BMS (Android / iOS) |
| Розміри | 162 x 102 x 20 мм (орієнтовно) |

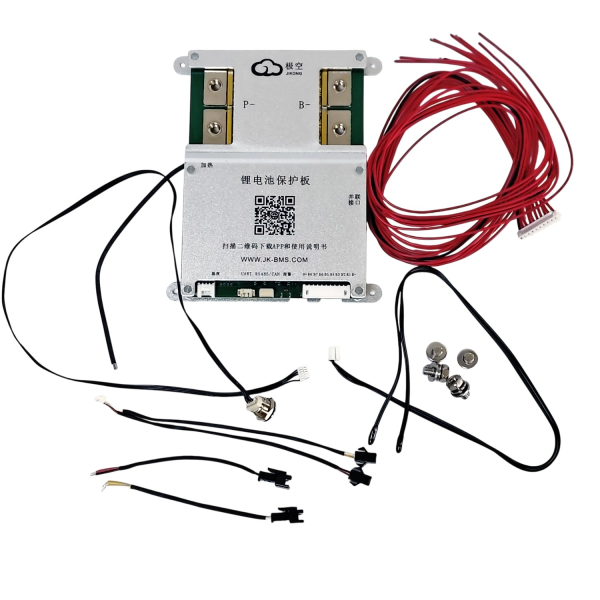

Комплектація (див.фото товару):
1. Плата BMS JK-B2A8S20PHCR (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).

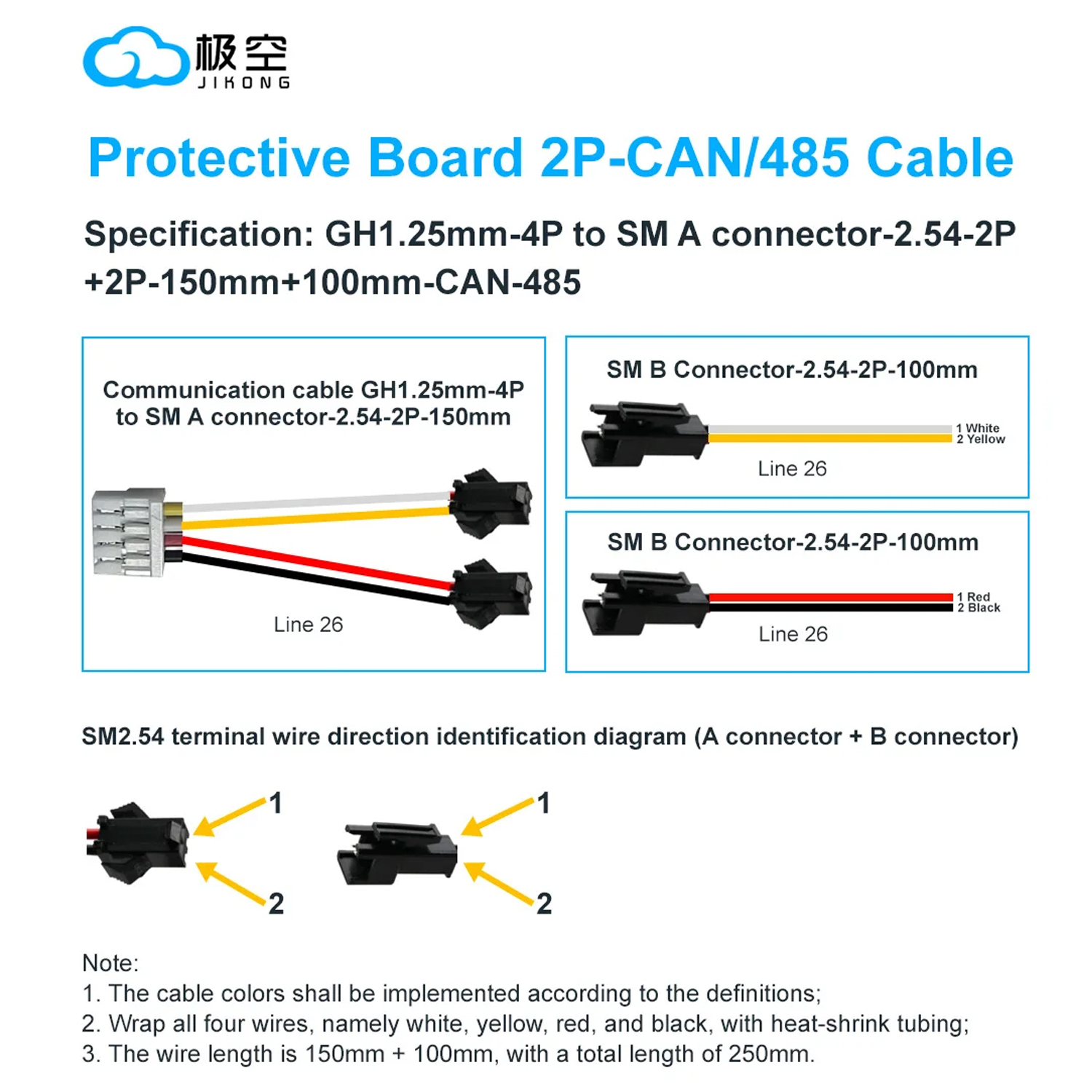

5. Кабелі для інтерфейсів RS485/CAN/Heating.
Рекомендація: Ця BMS ідеально підходить для складання домашніх систем накопичення енергії (Powerwall) на 24В для роботи з гібридними сонячними інверторами.
Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
Важливо: Оскільки плата розрахована на високі струми (200А), для підключення силових проводів використовуються клеми під болт M6 (або подвійні M6). Переконайтеся, що ваші силові кабелі мають відповідний переріз (рекомендовано від 35 мм² до 50 мм² міді) та надійно обтиснені наконечниками.
