BMS JIKONG JK-PB2A16S20P (200А номінальний струм, 2А струм балансування)
Smart BMS плата JK B2A20S20PHC (8S-20S, 200A) з активним балансиром 2A, CAN/RS485 та функцією підігріву
JK BMS B2A20S20P-HC — це сучасна інтелектуальна система керування акумуляторною батареєю (BMS) від провідного виробника Jikong (JK). Ця модель є одним із найкращих рішень на ринку для складання потужних акумуляторів (LiFePO4, Li-Ion, LTO) на 24В, 36В, 48В, 60В та 72В.
Головна особливість цієї плати — вбудований активний балансир на 2А, який не просто спалює зайву енергію в тепло (як пасивні балансири), а перекачує її від більш заряджених комірок до менш заряджених. Це значно подовжує життя акумулятора і дозволяє використовувати комірки різної ємності або ступеня зносу.
Розшифровка маркування HCR:
● H (Heat): Функція підігріву. Має порт для керування нагрівальними елементами. Це дозволяє заряджати LiFePO4 акумулятори в неопалюваних приміщеннях взимку.
● C (CAN): Вбудований CAN-інтерфейс для прямого зв'язку з розумними інверторами (Deye, Victron, Growatt, Pylontech протокол та ін.). Інвертор буде бачити точний відсоток заряду (SOC) від BMS.
● R (RS485): Інтерфейс для підключення до систем моніторингу або ПК.
Версія HC означає максимальну комплектацію: наявність портів CAN/RS485 для зв'язку з інверторами та порту для керування нагрівальним елементом (Heating function).
Ключові переваги:
● Універсальність: Підтримує роботу з 8S до 20S (послідовних з'єднань) акумуляторів будь-якого типу літію.
● Висока потужність: Розрахована на постійний струм розряду/заряду 200А (піковий до 350А). Ідеально для інверторів потужністю 5 кВт, 8 кВт, 10 кВт.
● Активне балансування 2А: Працює постійно або за умовою, забезпечуючи ідеальну рівність напруги на комірках без виділення тепла.
● Зв'язок з інверторами: Протоколи CAN та RS485 дозволяють BMS "спілкуватися" з інверторами Deye, Victron, Growatt, Pylontech, Luxpower та ін. Ви будете бачити точний SOC та стан батареї на екрані інвертора.
● Функція підігріву (Heat Function): Має окремий порт для підключення реле керування нагрівальними матами. Це критично важливо для LiFePO4 акумуляторів, які не можна заряджати при мінусовій температурі.

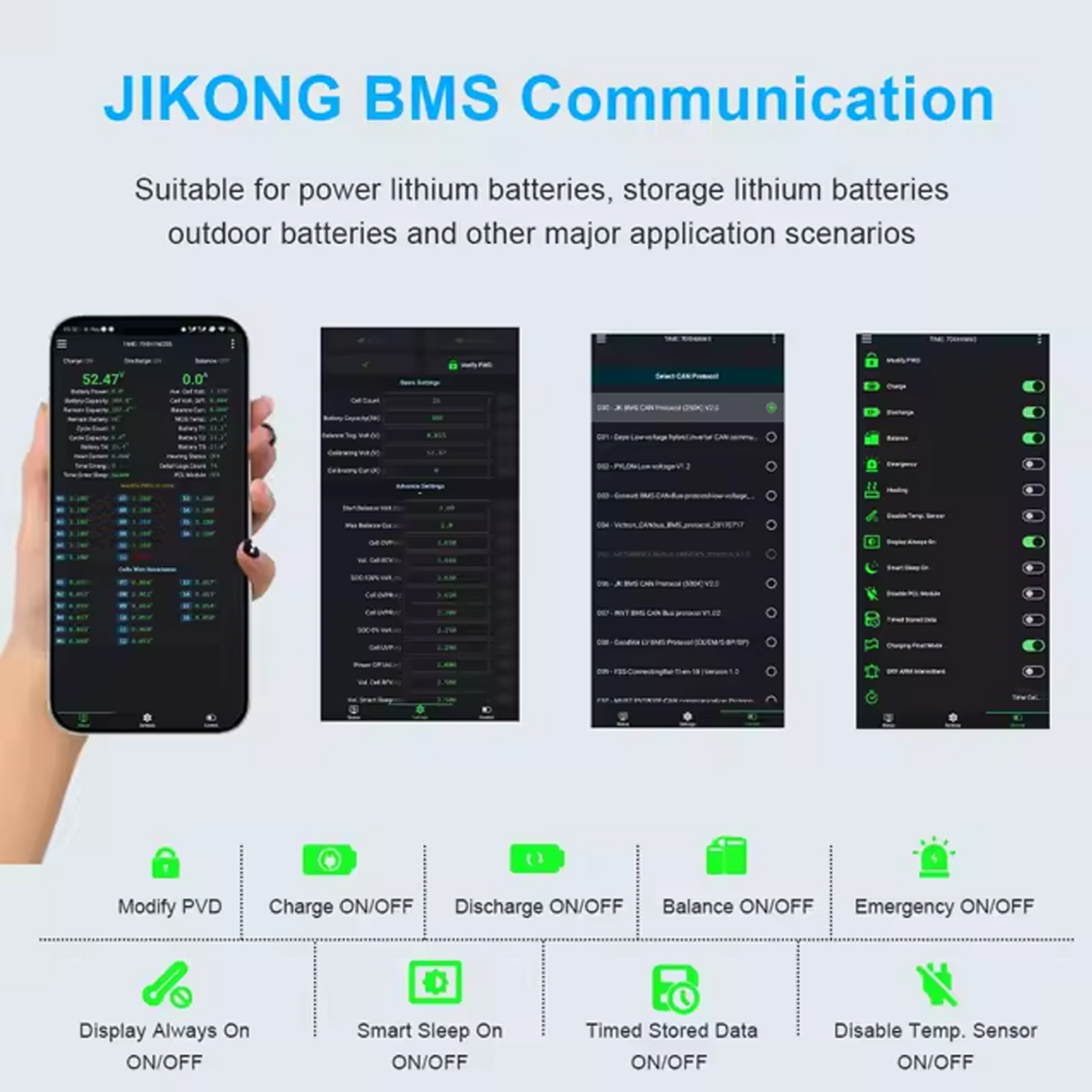

● Bluetooth та Додаток: Повний контроль та налаштування через смартфон (iOS/Android). Відображення напруги кожної комірки, температури, струму та опору.
Технічні характеристики:
| Параметр | Значення |
| Модель | JK-B2A20S20PHC |
| Кількість комірок (S) | 8S — 20S (Li-Ion / LiFePO4 / LTO) |
| Струм активного балансування | 2 А |
| Номінальний струм розряду | 200 А |
| Максимальний (піковий) струм розряду | 350 А (короткочасно) |
| Номінальний струм заряду | 200 А |
| Інтерфейси зв'язку | Bluetooth (вбудований), RS485, CAN |
| Підтримка протоколів інверторів | Pylontech, Victron, Growatt, Deye та ін. (вибір у додатку) |
| Функція підігріву | Так (порт для керування зовнішнім реле/нагрівачем) |
| Датчики температури | 2 зовнішніх + датчики на платі (MOS) |
| Захист від | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі |
| Додаток | JK BMS (Android / iOS) |

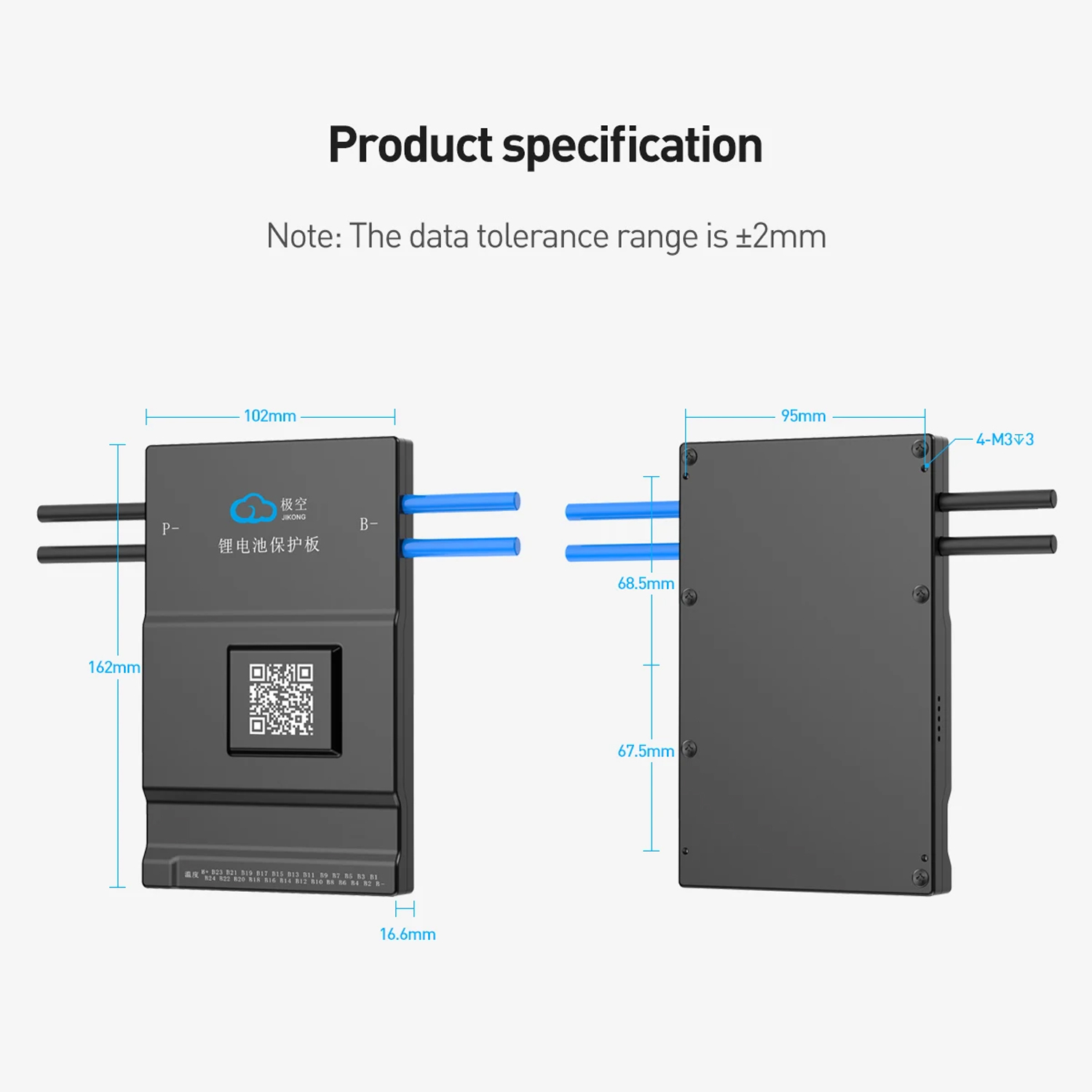

| Розміри | 162 x 102 x 20 мм (орієнтовно) |
Комплектація (див.фото товару):
1. Плата BMS JK-B2A20S20PHC (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).
5. Кабелі для інтерфейсів RS485/CAN/Heating.
Рекомендація: Ця BMS ідеально підходить для складання домашніх систем накопичення енергії (Powerwall) на 48В для роботи з гібридними сонячними інверторами.

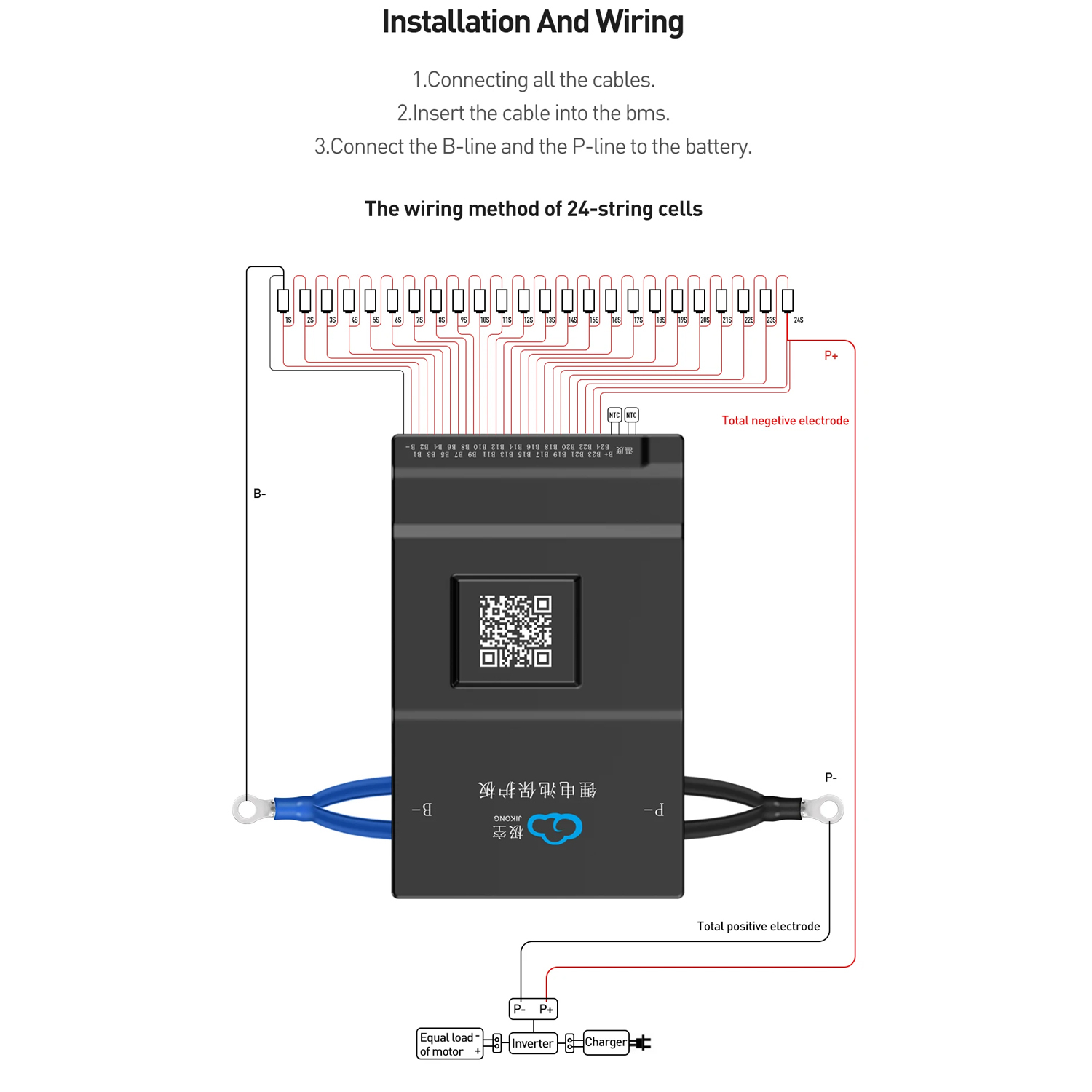

Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
Важливо: Оскільки плата розрахована на високі струми (200А), для підключення силових проводів використовуються клеми під болт M6 (або подвійні M6). Переконайтеся, що ваші силові кабелі мають відповідний переріз (рекомендовано від 35 мм² до 50 мм² міді) та надійно обтиснені наконечниками.
