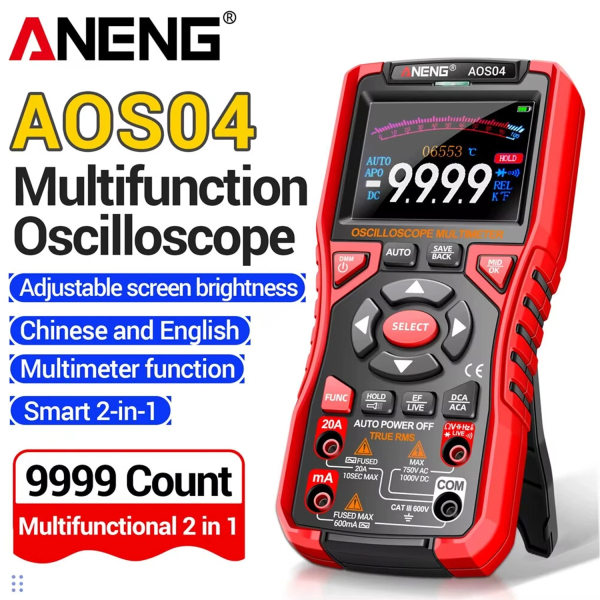

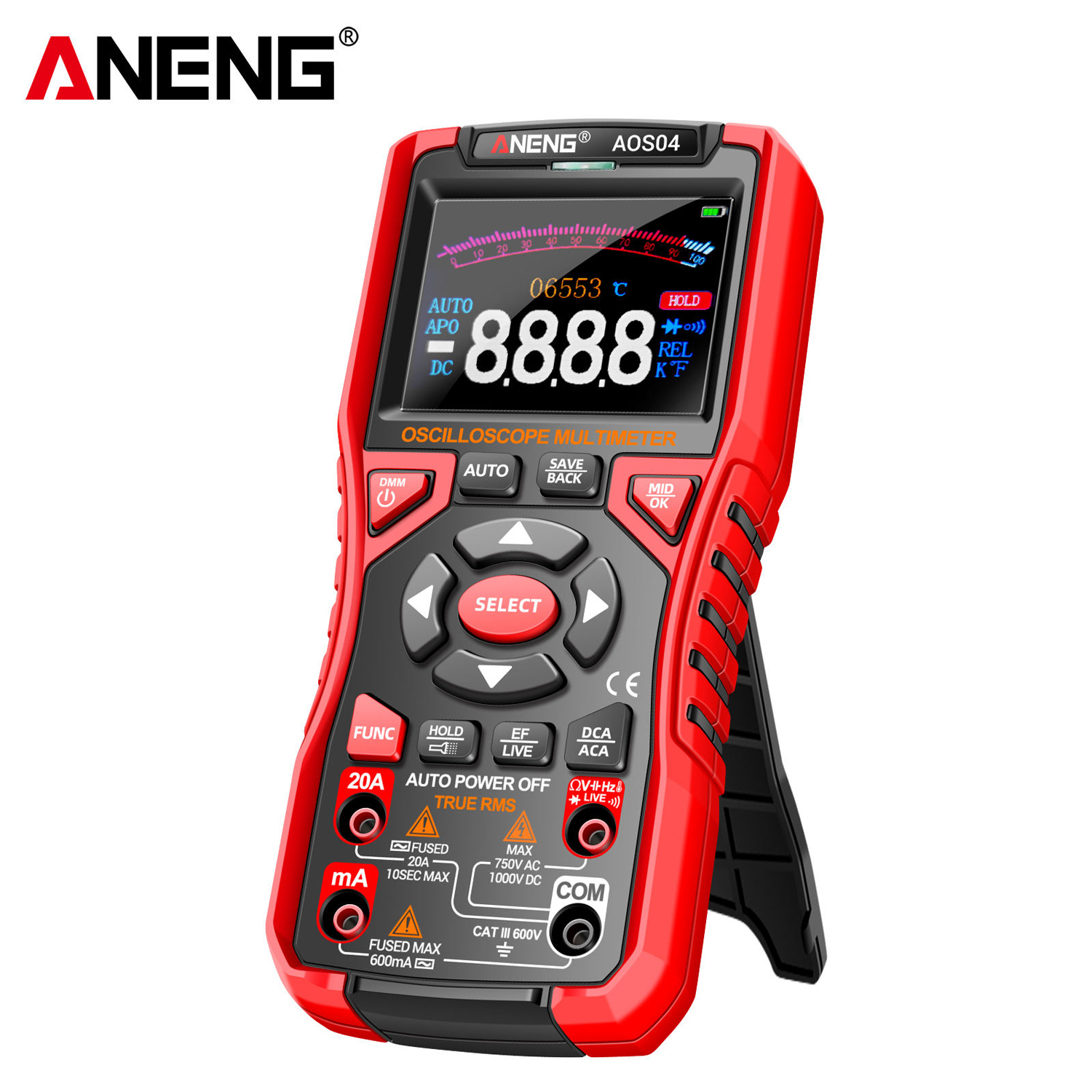

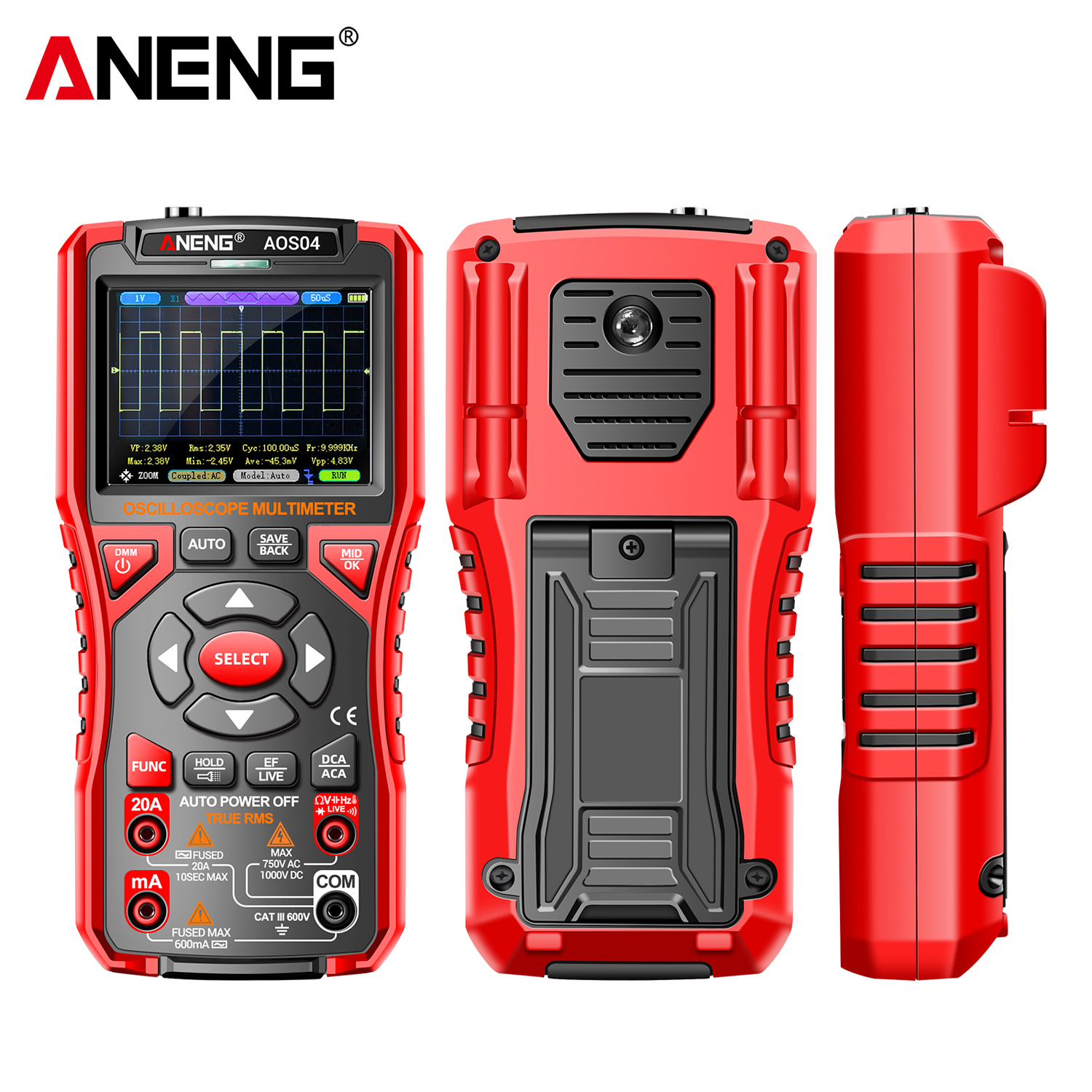

Aneng AOS04, цифровий мультиметр / портативний осцилограф 10 МГц, 750V AC/ 1000V DC Voltage, 20A AC/DC Current, NCV, Smart, літієвий акумулятор
ANENG AOS04 - це професійний багатофункціональний цифровий вимірювальний прилад, призначений для сфери технічного обслуговування, ремонту та розробки різної електроніки. Цей пристрій оснащений високоточним осцилографом і мультиметром. Осцилограф використовує апаратну архітектуру FPGA + MCU + ADC з частотою дискретизації 50 Мс/с, аналоговою смугою пропускання 10 МГц, вбудованим модулем захисту від високої напруги з максимальною підтримкою вимірювання напруги ±400 В. Прилад підтримує збереження й перегляд знімків екрану сигналів для подальшого їх аналізу. Мультиметр має 4-значне справжнє ефективне значення в 10000 відсіків і підтримує вимірювання змінної/постійної напруги, сили змінного/постійного струму, а також електричної ємності, опору, частоти й температури. Має функцію тесту напівпровідників, продзвону ланцюгів, безконтактного детектора напруги, визначення фазного і нульового провідників. Незалежно від того, чи використовується він професіоналами або ентузіастами, він є ідеальним повнофункціональним інструментом для проведення різних електричних вимірювань. Завдяки 3,2-дюймовому кольоровому РК-екрану високої чіткості й вбудованій літієвій акумуляторній батареї ємністю 2500 мАг час безперервної роботи може досягати 8 годин. Прилад поєднує в собі надійний і точний функціонал та чудову портативність.
Особливості:
- Матеріали преміум-класу: корпус з інженерного ABS пластику і силікону стійкий до падінь й ударів. Друкована плата виготовлена з використанням процесу золочення, має високу антикорозійну стійкість, стабільні робочі характеристики та високу надійність.

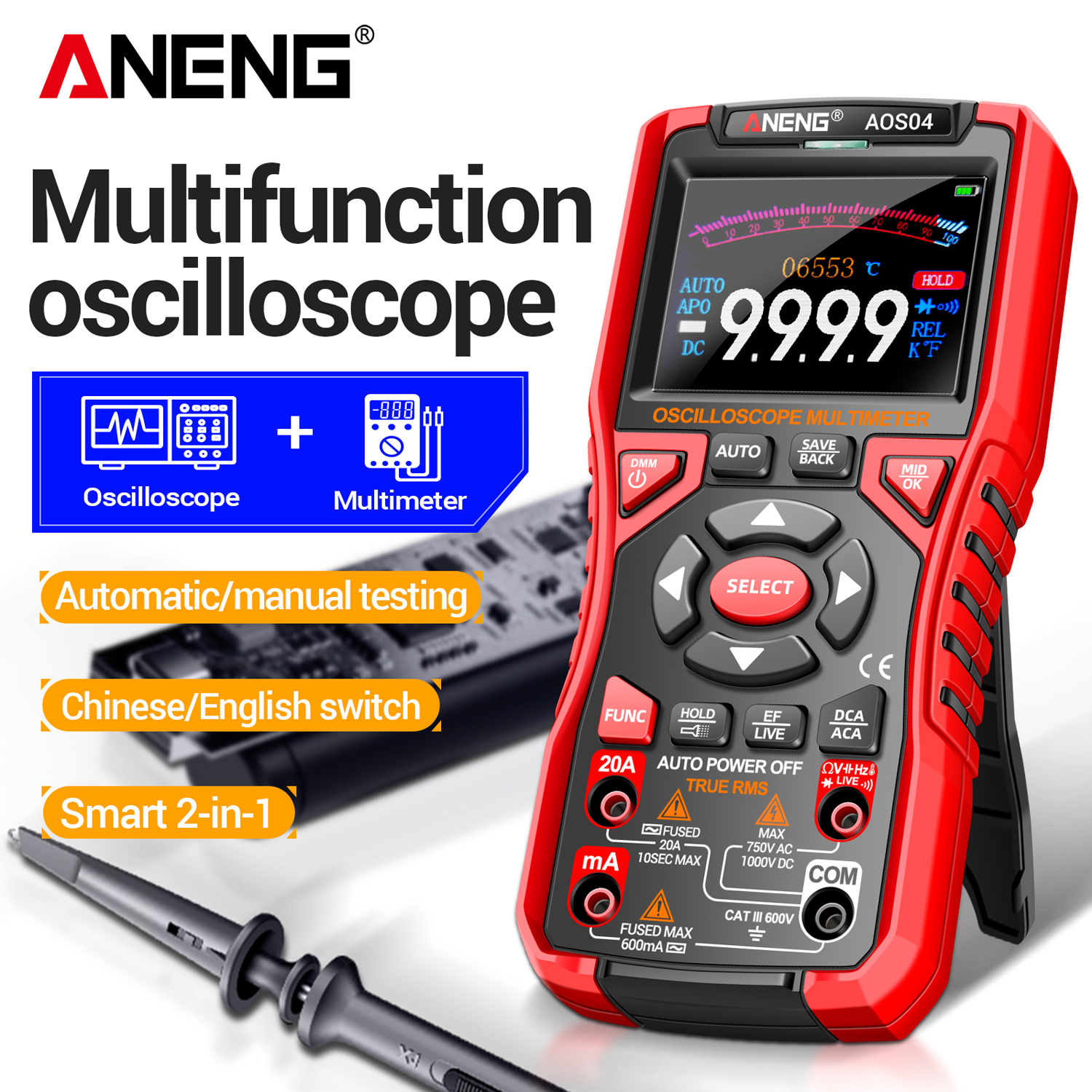

- Дизайн 2 в 1 з екраном TFT: цей прилад геніально поєднує функції цифрового осцилографа й мультиметра в одному пристрої, має 3,2-дюймовий кольоровий екран з роздільною здатністю 320*240 точок, показання на якому чіткі, а кольори насичені.

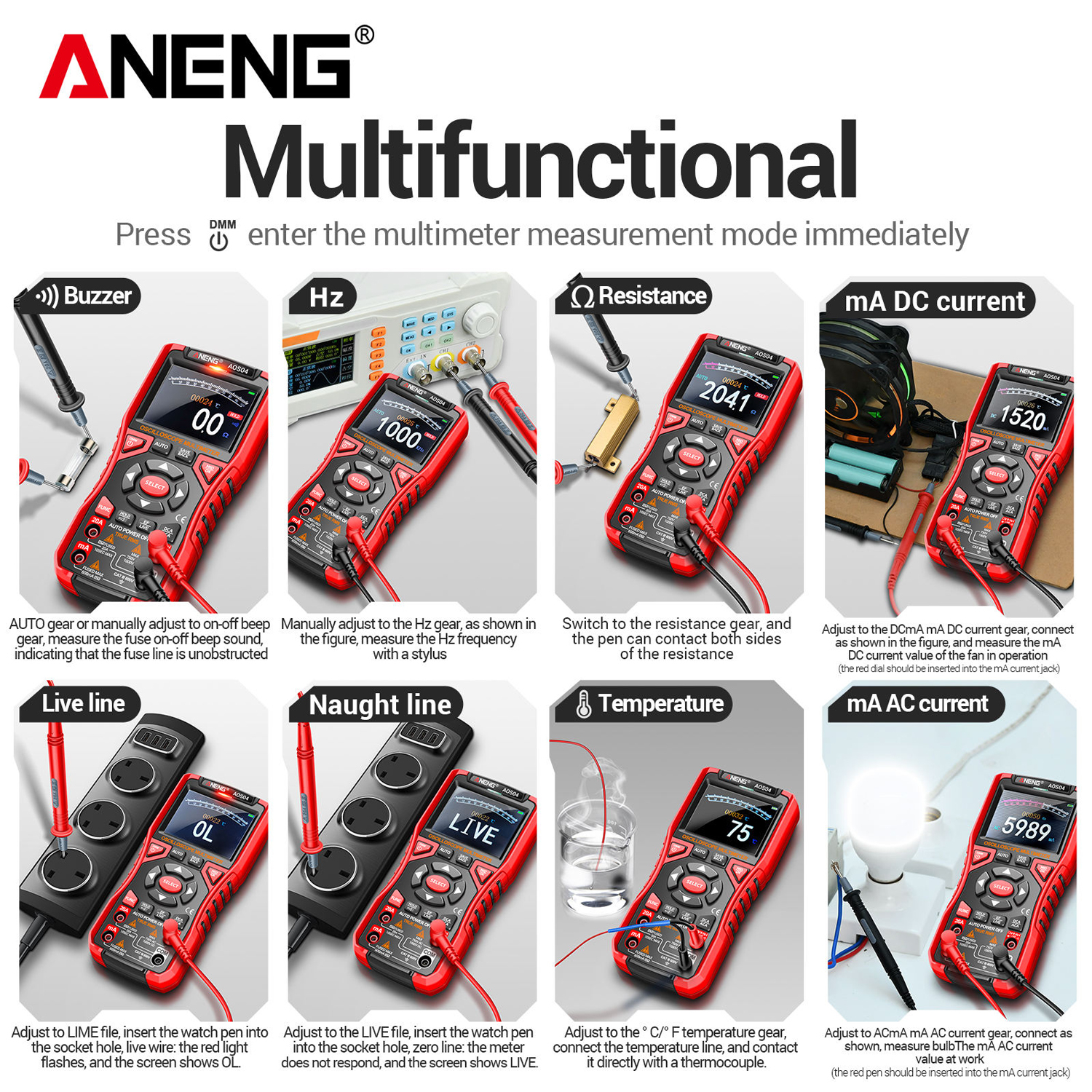

- Високоточний мультиметр: вбудований мультиметр дозволяє вимірювати постійну/змінну напругу, силу струму, опір, ємність, частоту і температуру, має тест напівпровідників (діодів і транзисторів), перевірку цілісності ланцюга (прозвонку), безконтактний детектор напруги та функцію визначення фазного і нейтрального провідників.

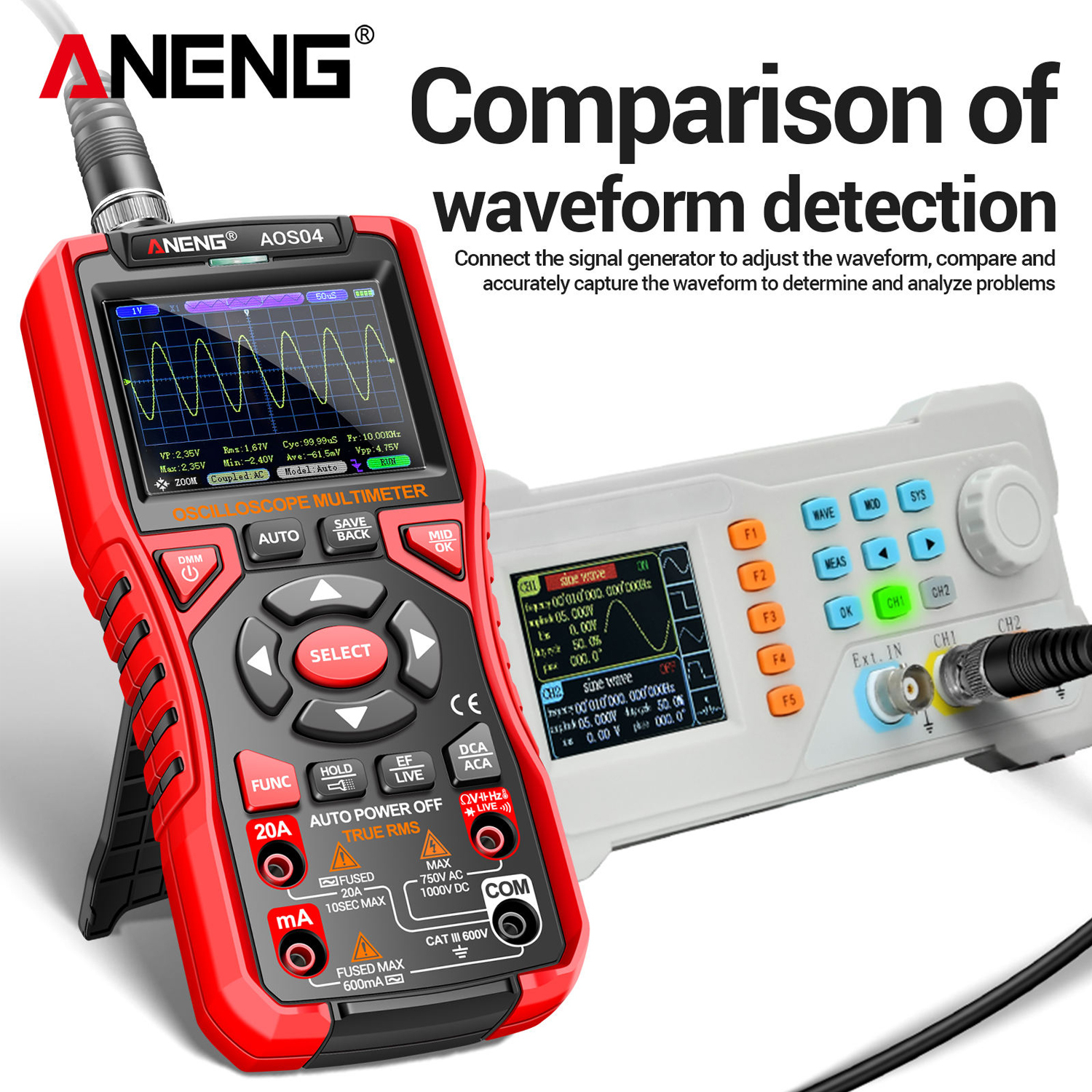

- Функція цифрового осцилографа: осцилограф використовує апаратну архітектуру FPGA + MCU + ADC, фіксуючи деталі форми сигналу без втрат. Частота дискретизації в реальному часі 50 Мс/с, смуга пропускання 10 МГц, вбудований модуль захисту від високої напруги, максимальна підтримувана вимірювана напруга ±400 В. Оснащений повною функцією тригера (автоматичний, одиночний, нормальний) і має ефективне автоматичне регулювання. Виміряну форму сигналу можна відобразити без складного налаштування. Підтримує збереження знімків екрану сигналів для вторинного аналізу.
- Широке застосування: він може легко виконувати вимірювання в різних областях і широко використовується при тестуванні й налагодженні електронних схем, усуненні несправностей і ремонті різних електронних пристроїв.
Загальні характеристики:
- Модель: AOS04.
- Матеріал: ABS + силікон.
- Мова: китайська / англійська.
- Живлення: літієвий акумулятор 3,7 В, 2500 мАг.
- Розрядність: 9999 відліків.
- Діапазон: автоматичний / ручний.
- Частота вибірки: 3 рази/сек.
- Екран: кольоровий 3,2 дюйма з роздільною здатністю 320*240 точок.

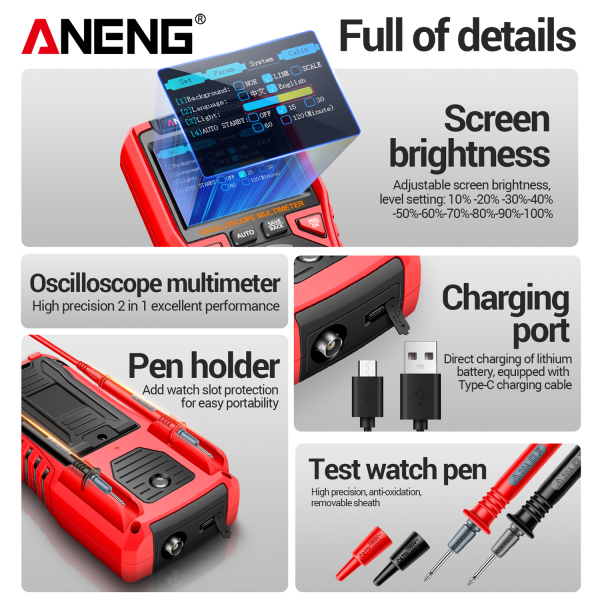

- Яскравість: 10-100% з кроком 10%.

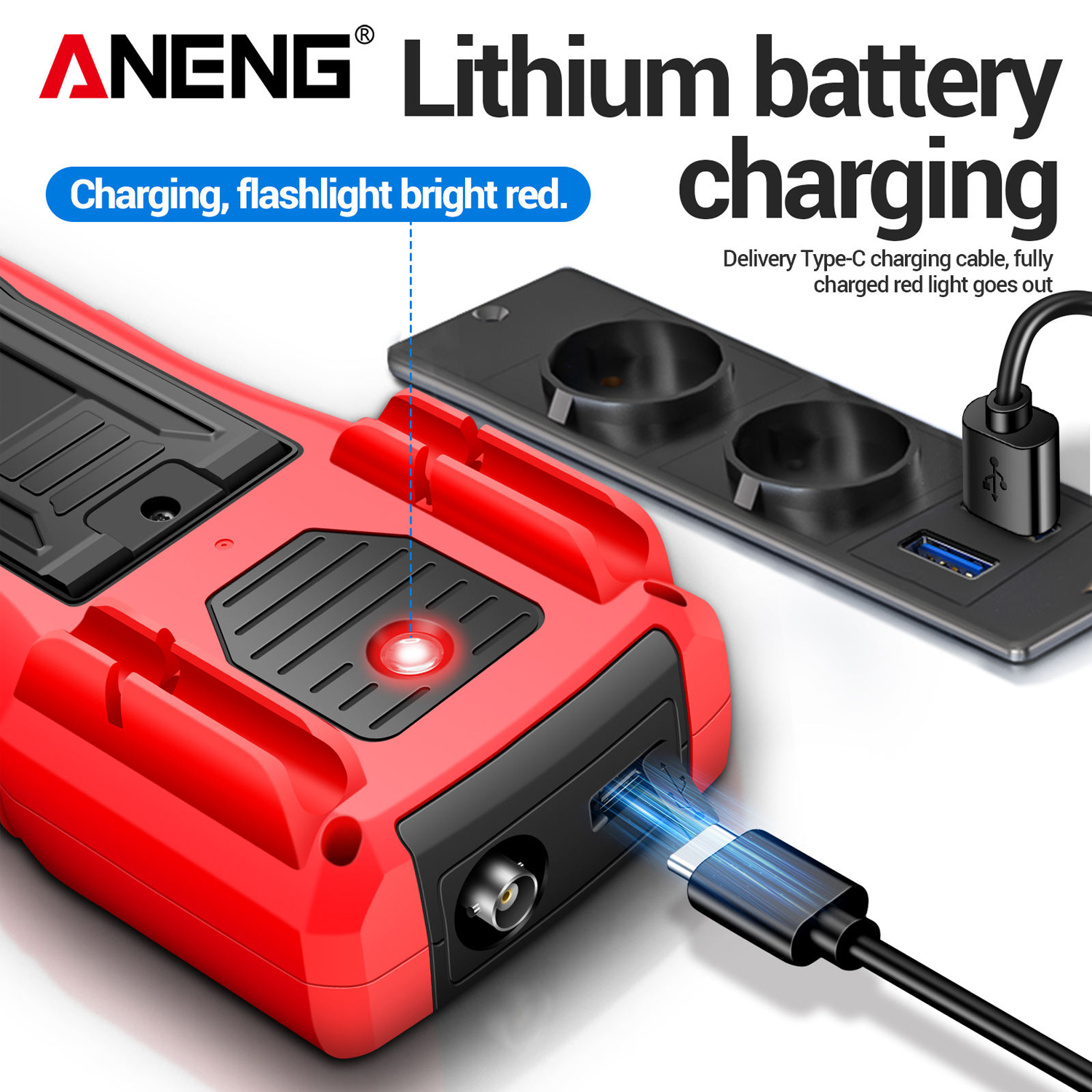

- Інтерфейс зарядки: Type-C 5 В, 1 А.

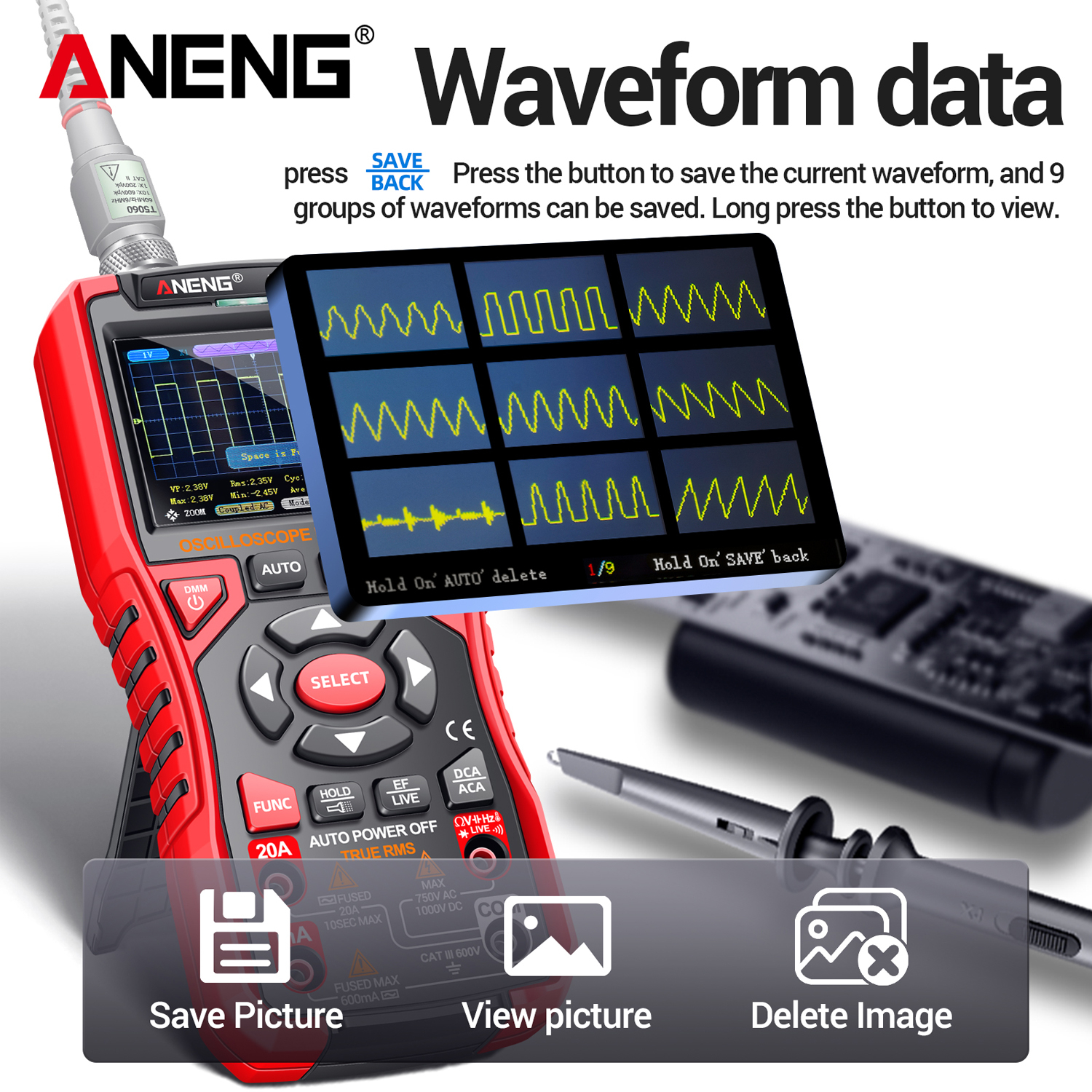

- Скріншот: підтримується.
- Автоматичне відключення живлення: OFF / 15 хв / 30 хв / 60 хв / 120 хв.

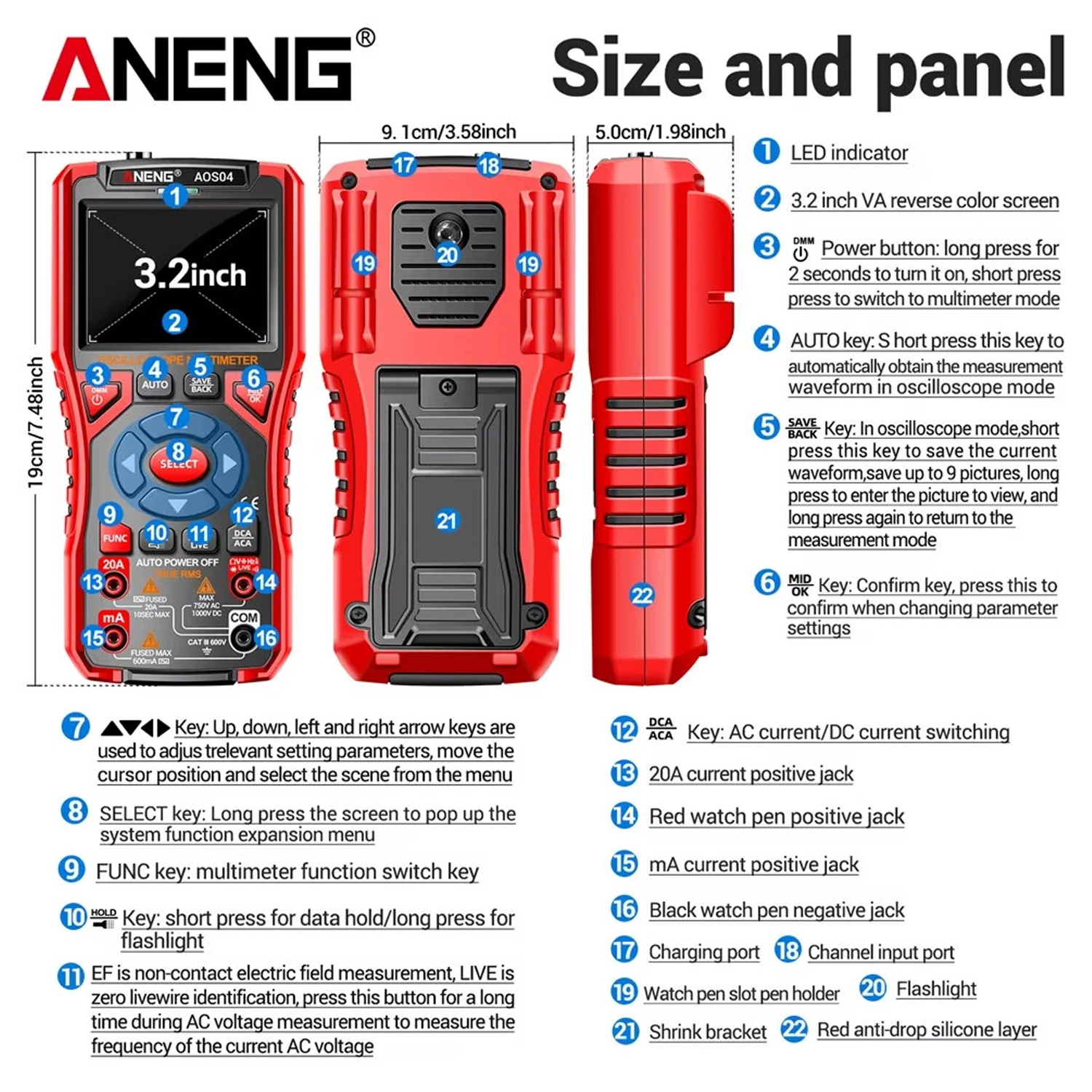

- Розміри: 190*91*50 мм.
- Вага: 367 г.

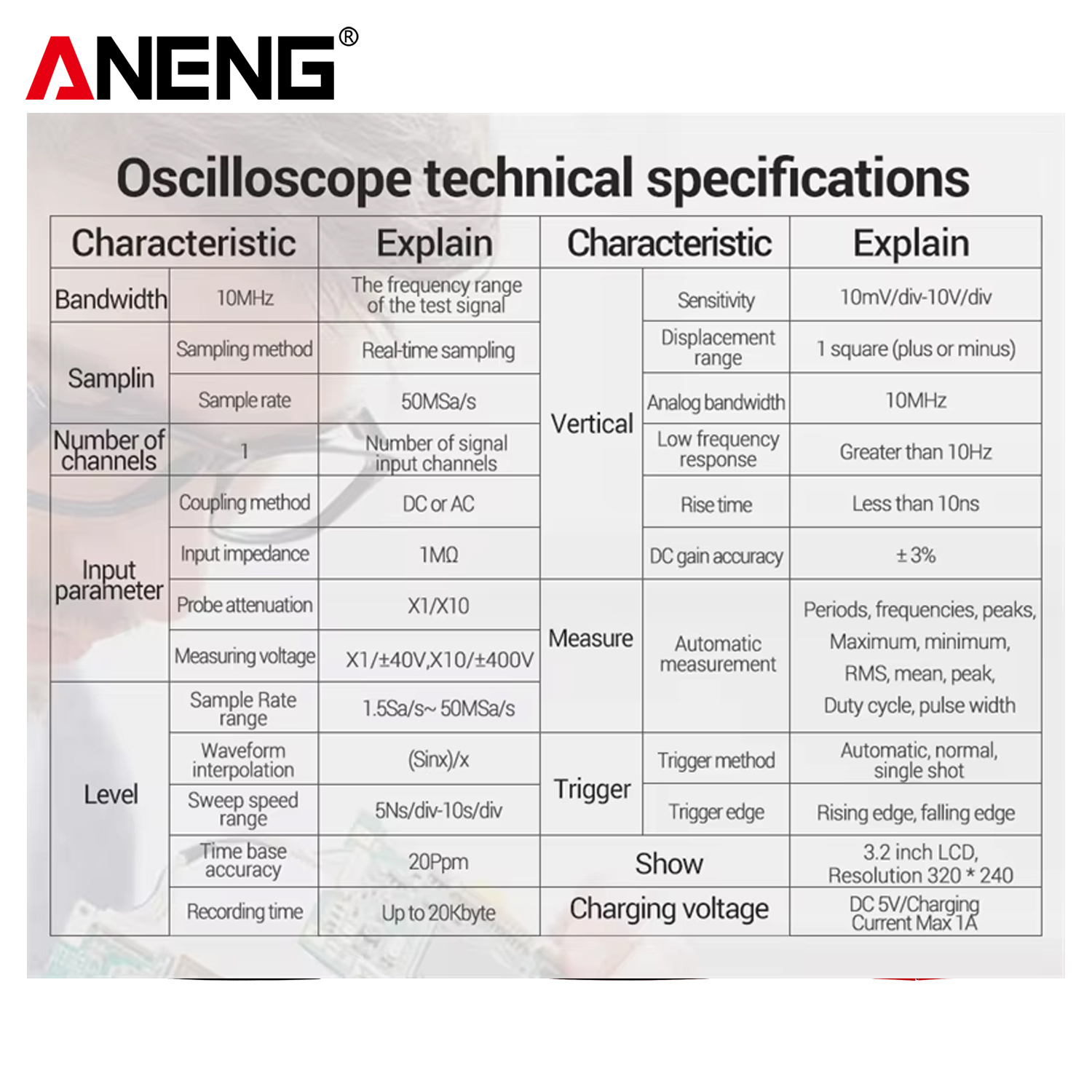

Характеристики осцилографа:
- Пропускна здатність: 10 МГц.
- Метод дискретизації: реальний час.
- Частота дискретизації: 50 MSa/s (мега-семплів в секунду).
- Кількість каналів: 1 вхідний канал.
- Вид сигналу: DC або AC.
- Вхідний опір: 1 МОм.
- Дільник зонда: X1 / X10.
- Вимірювана напруга: X1: ±40 В, X10: ±400 В.
- Діапазон частот дискретизації: 1.5 Sa/s ~ 50 MSa/s.
- Інтерполяція форми сигналу: (sinx)/x.
- Діапазон швидкості розгортки: 5 нс/діл – 10 с/діл.
- Точність часової бази: 20 ppm.
- Об'єм пам'яті: до 20 Кбайт.
- Вертикальна чутливість: 10 мВ/діл – 10 В/діл.
- Діапазон зміщення: ±1 поділка.
- Аналогова пропускна здатність: 10 МГц.
- Відгук на низькі частоти: більше 10 Гц.
- Час наростання: менше 10 нс.
- Точність підсилення по DC: ±3%.
- Автоматичне вимірювання: періоди, частоти, піки, максимум, мінімум, RMS, середнє, пік, скважність, ширина імпульсу.
- Метод спрацьовування: автоматичний, нормальний, одиночний.
- Фронт спрацьовування: по передньому фронту / по задньому фронту.

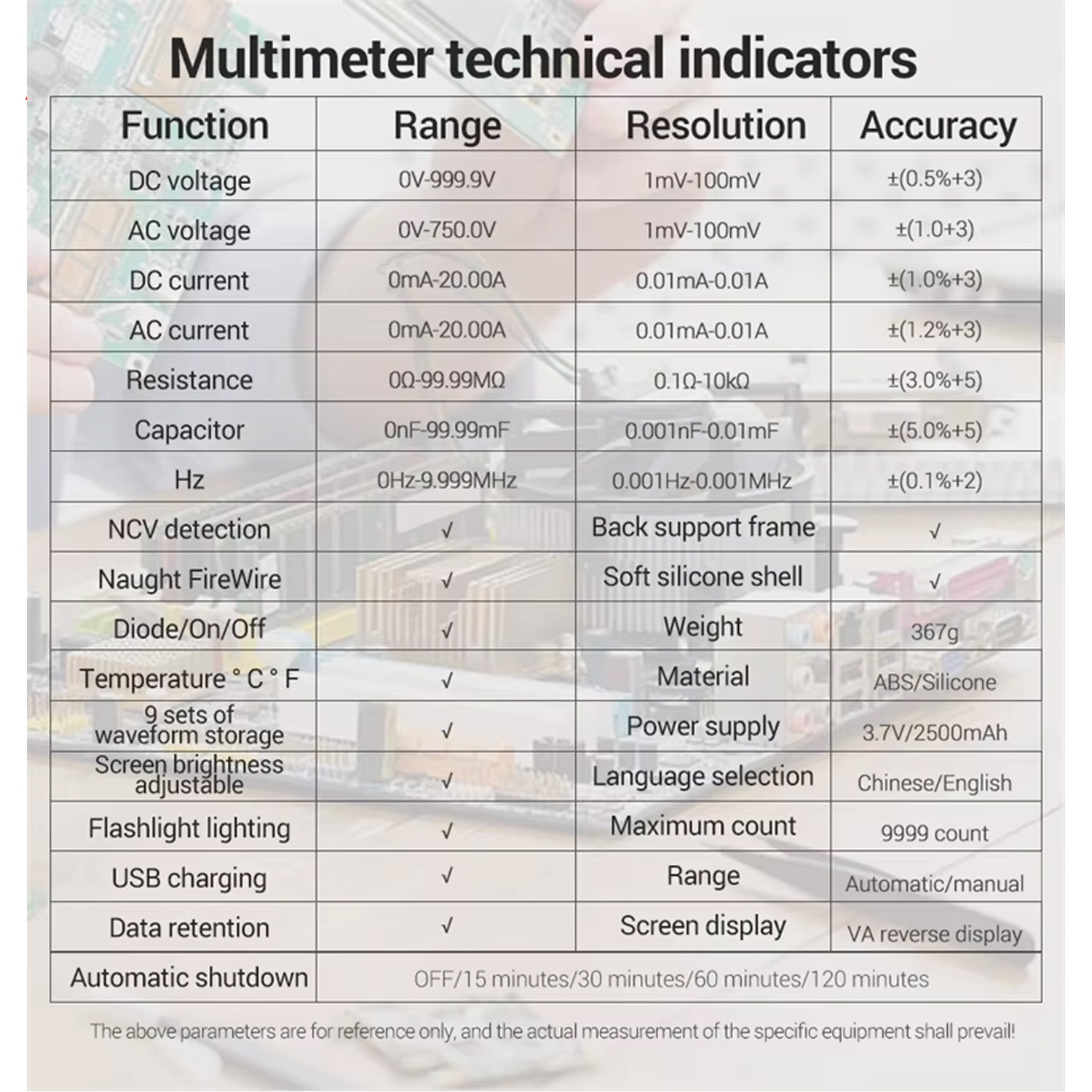

Характеристики мультиметра (параметр; діапазон; роздільна здатність; точність):
- Постійна напруга: 0–999,9 В; 1 мВ–100 мВ; ±(0,5% + 3).
- Змінна напруга: 0–750 В; 1 мВ–100 мВ; ±(1,0% + 3).
- Постійний струм: 0–20,00 А; 0,01 мА–0,01 А; ±(1,0% + 3).
- Змінний струм: 0–20,00 А; 0,01 мА–0,01 А; ±(1,2% + 3).
- Опір: 0–99,99 МОм; 0,1 Ом–10 кОм; ±(3,0% + 5).
- Ємність: 0–99,99 мФ; 0,001 нФ–0,01 мФ; ±(5,0% + 5).
- Частота: 0–9,999 МГц; 0,001 Гц–0,001 МГц; ±(0,1% + 2).
- Тест напівпровідників: підтримується.
- Тест на безперервність: підтримується.
- Вимірювання температури: підтримується.
- Визначення фазового і нульового провідників: підтримується.

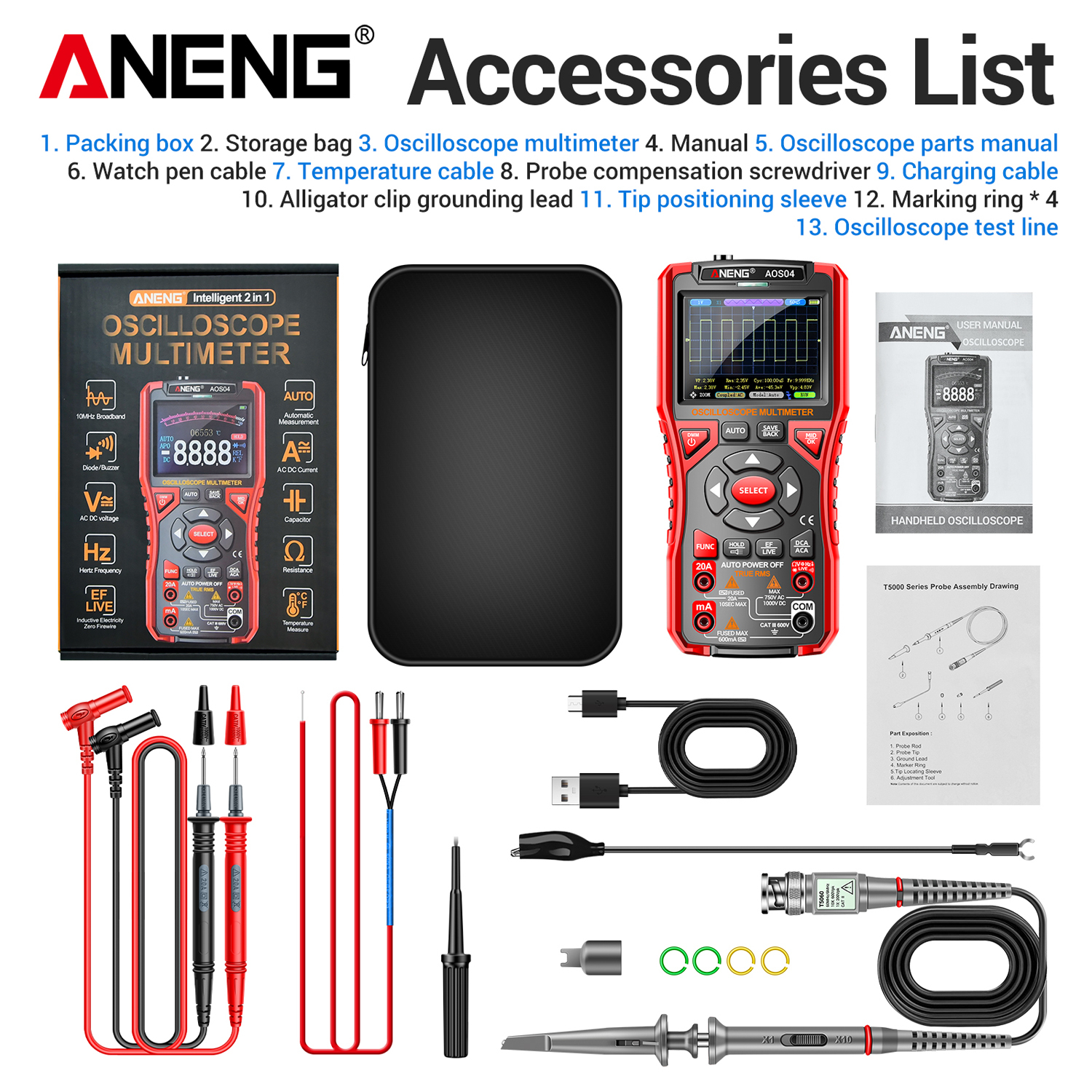

Комплектація: осцилограф-мультиметр ANENG AOS04, тестові дроти (щупи), щуп P6100, термопара, кабель для зарядки, чохол на блискавці, інструкція (англ.), фірмова коробка.
