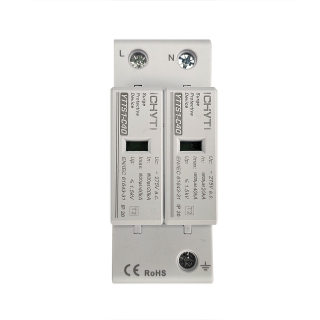

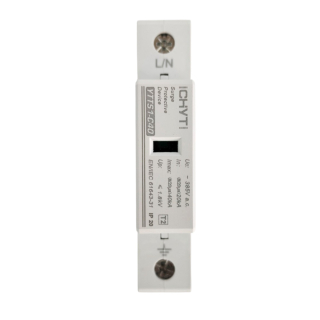

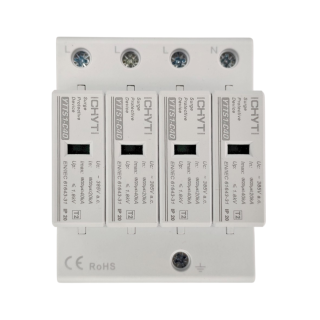

Обмежувачі перенапруги SPD AC
Максимальна безперервна робоча напруга (UC)
Номінальна напруга SPD повинна бути сумісною з напругою електричної системи, щоб забезпечити належний захист системи. Нижча номінальна напруга пошкодить пристрій, а вища номінальна не забезпечить належного відведення перехідних процесів.
Час реакції
Він описується як час, протягом якого SPD реагує на перехідні процеси. Чим швидше SPD реагує, тим кращий захист SPD. Зазвичай SPD на основі стабілітронів мають найшвидшу реакцію. Газонаповнені типи мають відносно повільний час реакції, а запобіжники та типи MOV мають найповільніший час реакції.
Номінальний струм розряду (In)
SPD слід перевіряти при тривалості хвилі 8/20 мкс, а типове значення для мініатюрних SPD для житлових приміщень становить 20 кА.
Максимальний імпульсний струм розряду (Iimp)
Пристрій повинен бути здатним витримувати максимальний імпульсний струм, який очікується в розподільчій мережі, щоб гарантувати, що він не вийде з ладу під час перехідної події, і пристрій слід перевіряти при тривалості хвилі 10/350 мкс.
Фіксуюча напруга
Це порогова напруга, і вище цього рівня SPD починає фіксувати будь-які перехідні зміни напруги, які він виявляє в лінії електропередач.
Ці пристрої захисту від перенапруги типу 2 серії SPD призначені для встановлення на вході обслуговування низьковольтних систем або поблизу чутливого обладнання для захисту від перехідних перенапруг.
Координація між SPD та його автоматичним вимикачем або запобіжником
В електронних схемах, якщо пристрій захисту від перенапруги перевищує свою граничну потужність, він може бути знищений через коротке замикання. SPD разом з автоматичними вимикачами або запобіжниками розташовані таким чином, щоб мінімізувати ризик перенапруги та впливу перешкод.
Це важливо для ефективного захисту від перевантаження, спричиненого деградацією SPD, високоінтенсивних коротких замикань, спричинених перехідними напругами, та низькоінтенсивних коротких замикань, спричинених перевантаженням.
Автоматичний вимикач для SPD виконує такі функції:
Дозволяє відключити живлення шляхом розмикання автоматичного вимикача при замиканні пристрою перенапруги SPD або виходу з ладу компоненту всередині пристрою перенапруги SPD.
Максимальна безперервна робоча напруга (UC)
Номінальна напруга SPD повинна бути сумісною з напругою електричної системи, щоб забезпечити належний захист системи. Нижча номінальна напруга пошкодить пристрій, а вища номінальна не забезпечить належного відведення перехідних процесів.
Час реакції
Він описується як час, протягом якого SPD реагує на перехідні процеси. Чим швидше SPD реагує, тим кращий захист SPD. Зазвичай SPD на основі стабілітронів мають найшвидшу реакцію. Газонаповнені типи мають відносно повільний час реакції, а запобіжники та типи MOV мають найповільніший час реакції.
Номінальний струм розряду (In)
SPD слід перевіряти при тривалості хвилі 8/20 мкс, а типове значення для мініатюрних SPD для житлових приміщень становить 20 кА.
Максимальний імпульсний струм розряду (Iimp)
Пристрій повинен бути здатним витримувати максимальний імпульсний струм, який очікується в розподільчій мережі, щоб гарантувати, що він не вийде з ладу під час перехідної події, і пристрій слід перевіряти при тривалості хвилі 10/350 мкс.
Фіксуюча напруга
Це порогова напруга, і вище цього рівня SPD починає фіксувати будь-які перехідні зміни напруги, які він виявляє в лінії електропередач.
Ці пристрої захисту від перенапруги типу 2 серії SPD призначені для встановлення на вході обслуговування низьковольтних систем або поблизу чутливого обладнання для захисту від перехідних перенапруг.
Координація між SPD та його автоматичним вимикачем або запобіжником
В електронних схемах, якщо пристрій захисту від перенапруги перевищує свою граничну потужність, він може бути знищений через коротке замикання. SPD разом з автоматичними вимикачами або запобіжниками розташовані таким чином, щоб мінімізувати ризик перенапруги та впливу перешкод.
Це важливо для ефективного захисту від перевантаження, спричиненого деградацією SPD, високоінтенсивних коротких замикань, спричинених перехідними напругами, та низькоінтенсивних коротких замикань, спричинених перевантаженням.
Автоматичний вимикач для SPD виконує такі функції:
Дозволяє відключити живлення шляхом розмикання автоматичного вимикача при замиканні пристрою перенапруги SPD або виходу з ладу компоненту всередині пристрою перенапруги SPD.
Як підібрати фільтр перенапруги до автоматичного вимикача?
Нижче наведено таблицю для загального ознайомлення:
| Головний автоматичний вимикач | Виділений автоматичний вимикач | Пристрій захисту від перенапруги | Довідка щодо вибору SPD |
| < 40A or 63A | 20A – 32A | 10-20kA (Type 2) | SLP20 серія |
| 63A or 100A | 32A – 40A | 20-40kA (Type 2) | SLP40 серія |
| 125A | 63A | 20-50kA (Type 2) 7kA (Type 1) | FLP7 серія |
| 250A | 125A | 20-50kA (Type 2) 12,5kA (Type 1) | FLP12.5 серія |
| 315A | 250A | 25-100kA (Type 2) 25kA (Type 1) | FLP25 серія |
